浅色清水混凝土组合结构多构件交叉复杂节点施工工法

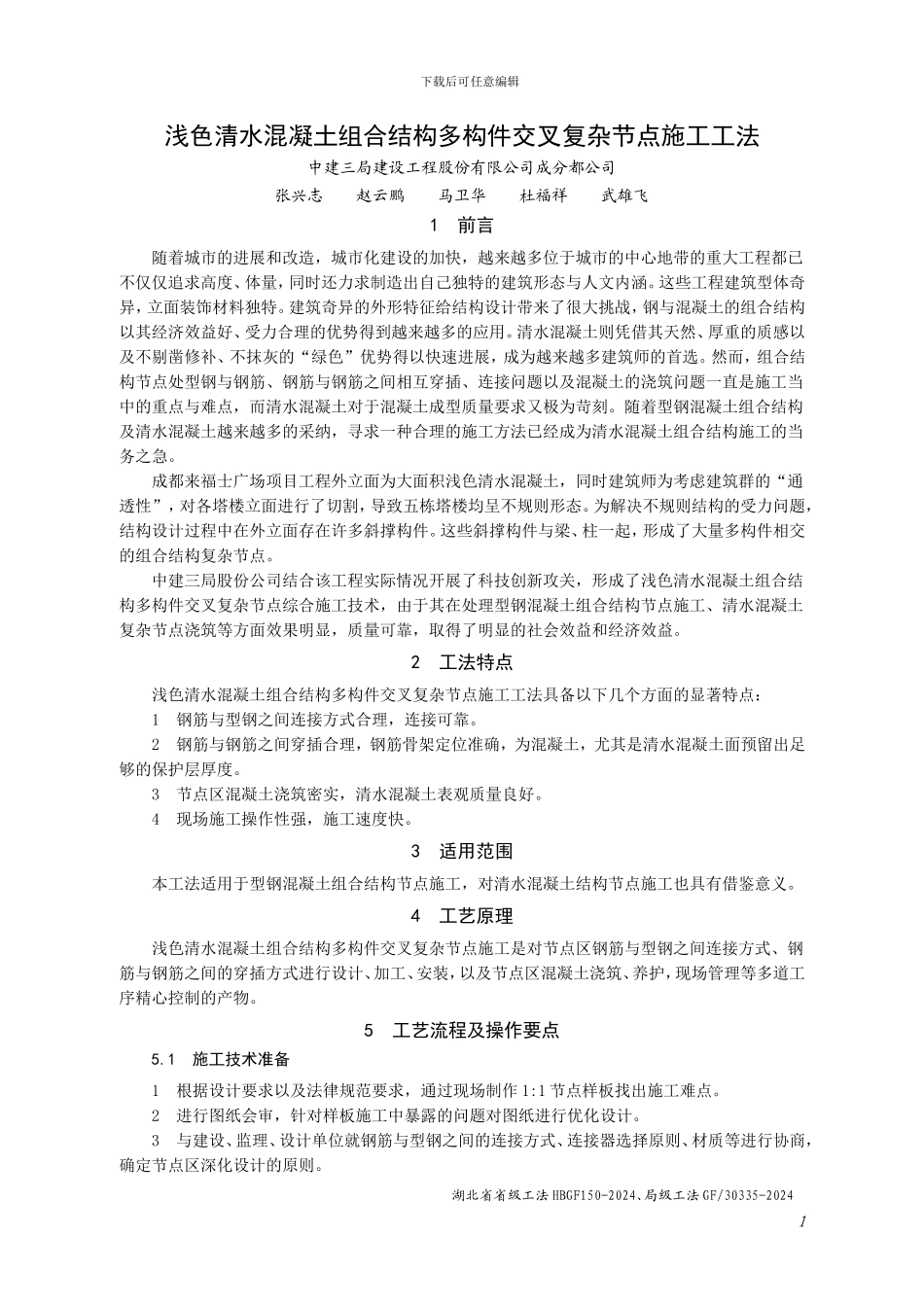

下载后可任意编辑浅色清水混凝土组合结构多构件交叉复杂节点施工工法中建三局建设工程股份有限公司成分都公司张兴志 赵云鹏 马卫华 杜福祥 武雄飞1 前言随着城市的进展和改造，城市化建设的加快，越来越多位于城市的中心地带的重大工程都已不仅仅追求高度、体量，同时还力求制造出自己独特的建筑形态与人文内涵。这些工程建筑型体奇异，立面装饰材料独特。建筑奇异的外形特征给结构设计带来了很大挑战，钢与混凝土的组合结构以其经济效益好、受力合理的优势得到越来越多的应用。清水混凝土则凭借其天然、厚重的质感以及不剔凿修补、不抹灰的“绿色”优势得以快速进展，成为越来越多建筑师的首选。然而，组合结构节点处型钢与钢筋、钢筋与钢筋之间相互穿插、连接问题以及混凝土的浇筑问题一直是施工当中的重点与难点，而清水混凝土对于混凝土成型质量要求又极为苛刻。随着型钢混凝土组合结构及清水混凝土越来越多的采纳，寻求一种合理的施工方法已经成为清水混凝土组合结构施工的当务之急。成都来福士广场项目工程外立面为大面积浅色清水混凝土，同时建筑师为考虑建筑群的“通透性”，对各塔楼立面进行了切割，导致五栋塔楼均呈不规则形态。为解决不规则结构的受力问题，结构设计过程中在外立面存在许多斜撑构件。这些斜撑构件与梁、柱一起，形成了大量多构件相交的组合结构复杂节点。中建三局股份公司结合该工程实际情况开展了科技创新攻关，形成了浅色清水混凝土组合结构多构件交叉复杂节点综合施工技术，由于其在处理型钢混凝土组合结构节点施工、清水混凝土复杂节点浇筑等方面效果明显，质量可靠，取得了明显的社会效益和经济效益。2 工法特点浅色清水混凝土组合结构多构件交叉复杂节点施工工法具备以下几个方面的显著特点：1 钢筋与型钢之间连接方式合理，连接可靠。2 钢筋与钢筋之间穿插合理，钢筋骨架定位准确，为混凝土，尤其是清水混凝土面预留出足够的保护层厚度。3 节点区混凝土浇筑密实，清水混凝土表观质量良好。4 现场施工操作性强，施工速度快。3 适用范围本工法适用于型钢混凝土组合结构节点施工，对清水混凝土结构节点施工也具有借鉴意义。4 工艺原理浅色清水混凝土组合结构多构件交叉复杂节点施工是对节点区钢筋与型钢之间连接方式、钢筋与钢筋之间的穿插方式进行设计、加工、安装，以及节点区混凝土浇筑、养护，现场管理等多道工序精心控制的产物。5 工艺流程及操作要点5.1 施工技术准备1 根据设计要求以及法律规...
