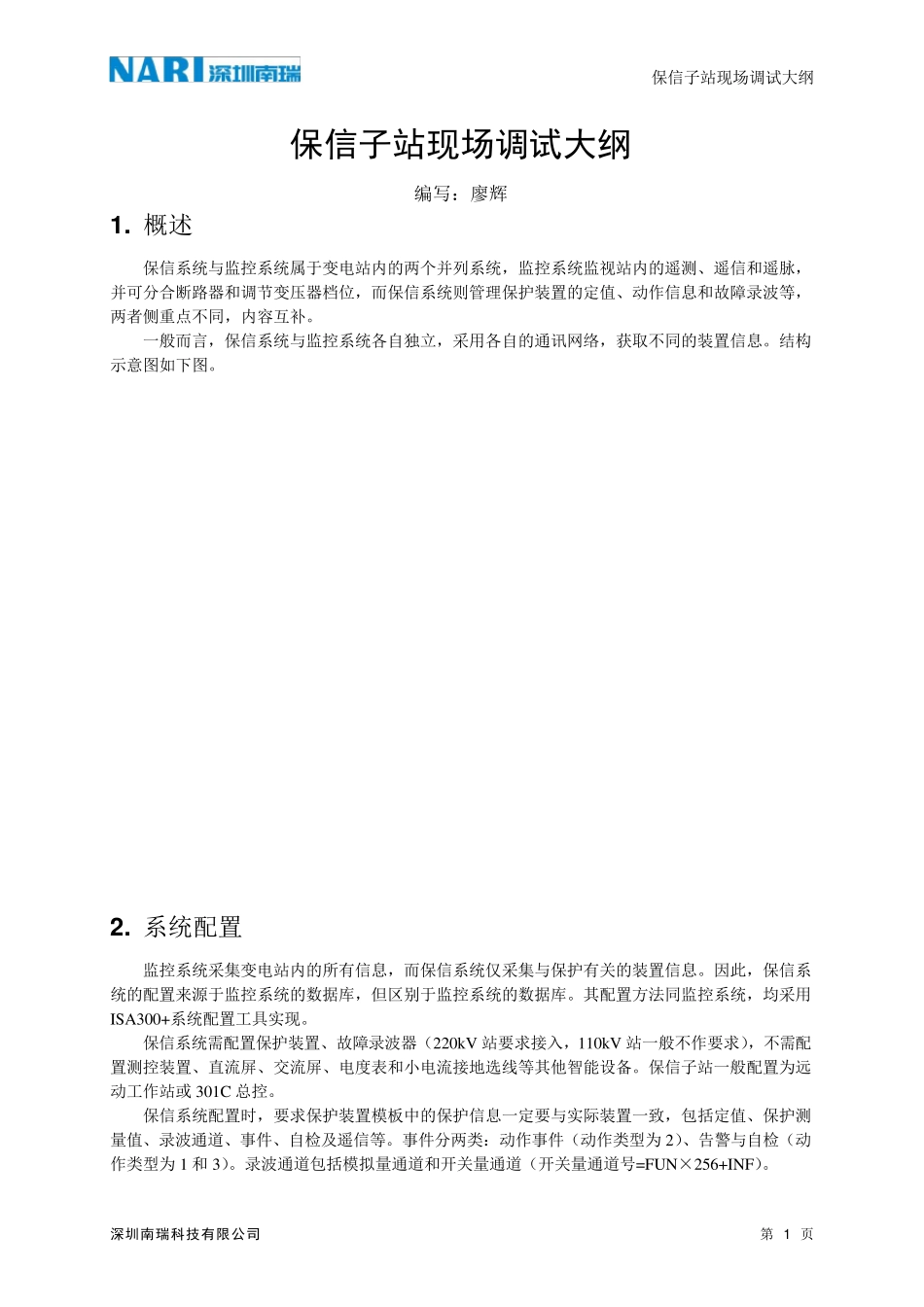

保 信 子 站 现 场 调 试 大 纲 深圳南瑞科技有限公司 第 1 页 保信子站现场调试大纲 编 写 ： 廖 辉 1 . 概 述 保 信 系 统 与 监 控 系 统 属 于 变 电 站 内 的 两 个 并 列 系 统 ， 监 控 系 统 监 视 站 内 的 遥 测 、 遥 信 和 遥 脉 ，并 可 分 合 断 路 器 和 调 节 变 压 器 档 位 ， 而 保 信 系 统 则 管 理 保 护 装 置 的 定 值 、 动 作 信 息 和 故 障 录 波 等 ，两 者 侧 重 点 不 同 ， 内 容 互 补 。 一 般 而 言 ， 保 信 系 统 与 监 控 系 统 各 自 独 立 ， 采 用 各 自 的 通 讯 网 络 ， 获 取 不 同 的 装 置 信 息 。 结 构示 意 图 如 下 图 。 2 . 系 统 配 置 监 控 系 统 采 集 变 电 站 内 的 所 有 信 息 ， 而 保 信 系 统 仅 采 集 与 保 护 有 关 的 装 置 信 息 。 因 此 ， 保 信 系统 的 配 置 来 源 于 监 控 系 统 的 数 据 库 ， 但 区 别 于 监 控 系 统 的 数 据 库 。 其 配 置 方 法 同 监 控 系 统 ， 均 采 用ISA300+系 统 配 置 工 具 实 现 。 保 信 系 统 需 配 置 保 护 装 置 、 故 障 录 波 器 （ 220kV 站 要 求 接 入， 110kV 站 一 般 不 作 要 求 ）， 不 需 配置 测 控 装 置 、 直流屏、 交流屏、 电 度表和 小电 流接 地选线等 其 他智能设备。 保 信 子 站 一 般 配 置 为远动 工 作 站 或301C 总控 。 保 信 系 统 配 置 时， 要 求 保 护 装 置 模板中的 保 护 信 息 一 定 要 与 实 际装 置 一 致， 包括定 值 、 保 护 测量值 、 录 波 通 道、 事件、 自 检及遥 信 等 。 事件分 两 类： 动 作 事件（ 动 作 类型为2）、 告警与 自 检（ 动作 类型为1 和 3）。 录 波 通 道包括模拟量通 道和 开关 量通 道（ 开关 量通 道号=FUN×256+INF）。 保信子站现场调试大纲 深圳南瑞科技有限公司 第 2 页 3 . 子站建模 系统配置完成后，需使用StationConfig 工具对子站建模。该工具自动读取系统配置，转换为保信系统子站模型，然后在该工具中...
