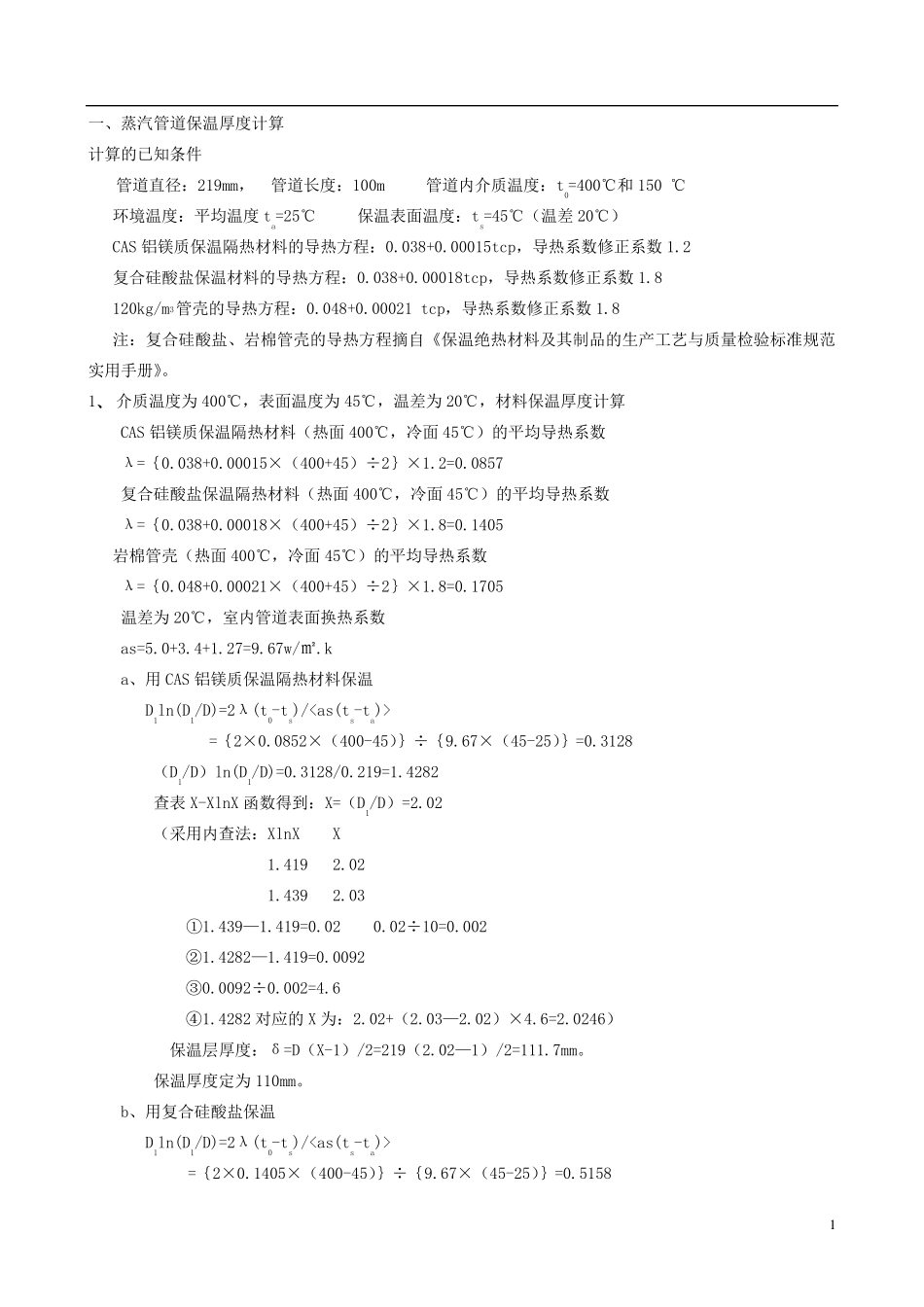

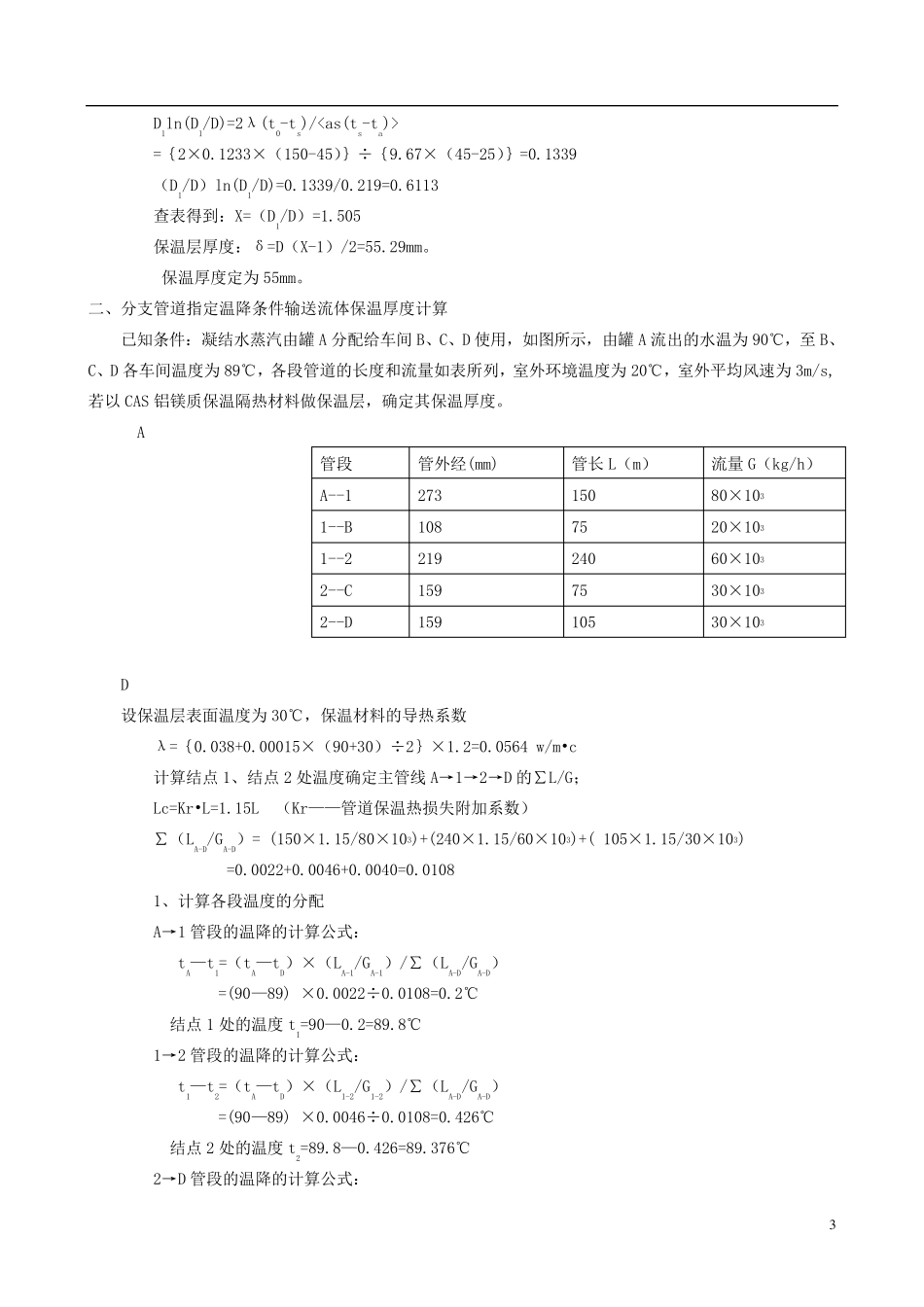

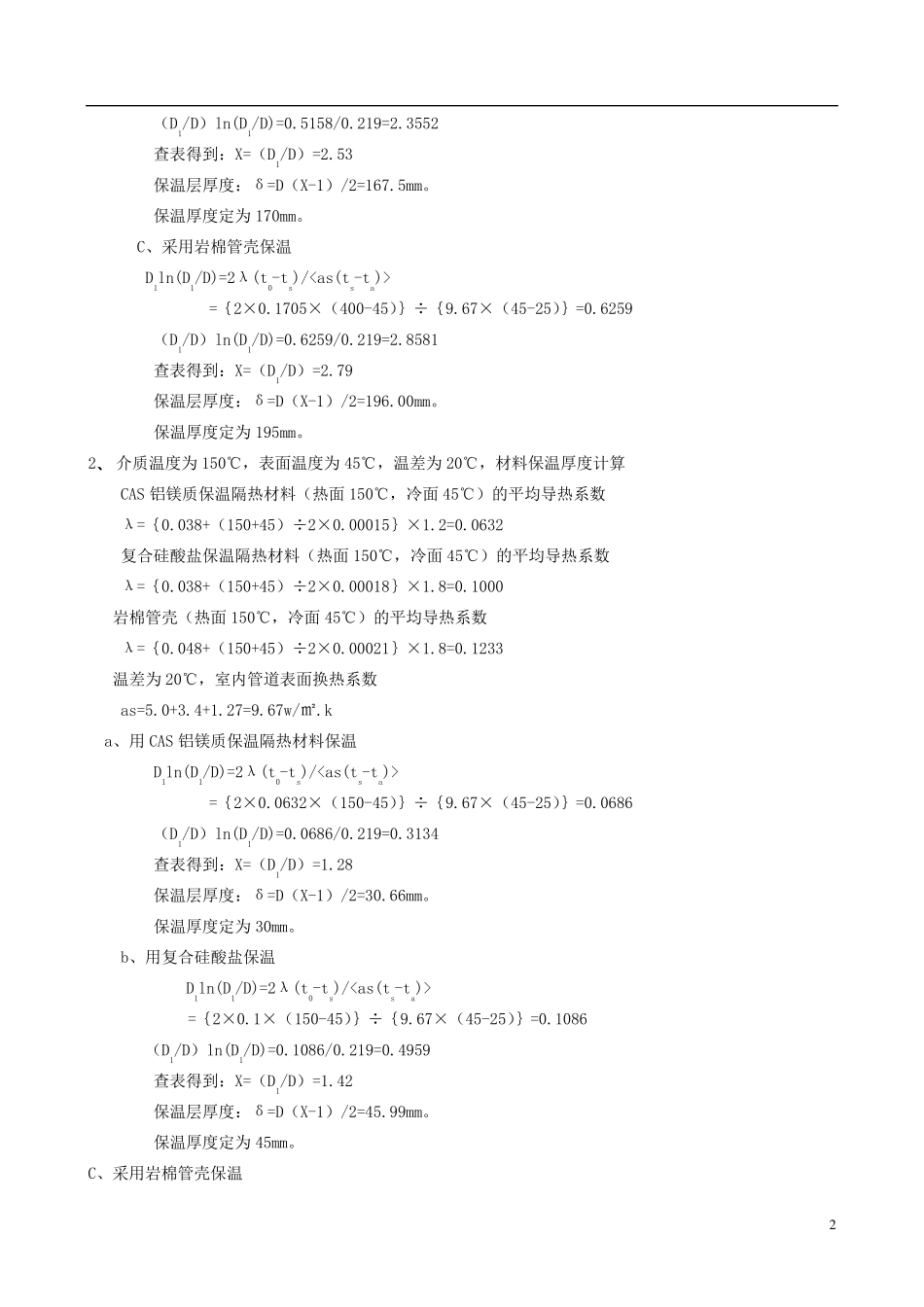

1 一、蒸汽管道保温厚度计算 计算的已知条件 管道直径：219mm， 管道长度：100m 管道内介质温度：t0=400℃和150 ℃ 环境温度：平均温度ta=25℃ 保温表面温度：ts=45℃（温差20℃） CAS 铝镁质保温隔热材料的导热方程：0.038+0.00015tcp，导热系数修正系数1.2 复合硅酸盐保温材料的导热方程：0.038+0.00018tcp，导热系数修正系数1.8 120kg/m3管壳的导热方程：0.048+0.00021 tcp，导热系数修正系数1.8 注：复合硅酸盐、岩棉管壳的导热方程摘自《保温绝热材料及其制品的生产工艺与质量检验标准规范实用手册》。 1、 介质温度为400℃，表面温度为45℃，温差为20℃，材料保温厚度计算 CAS 铝镁质保温隔热材料（热面400℃，冷面45℃）的平均导热系数 λ=｛0.038+0.00015×（400+45）÷2｝×1.2=0.0857 复合硅酸盐保温隔热材料（热面400℃，冷面45℃）的平均导热系数 λ=｛0.038+0.00018×（400+45）÷2｝×1.8=0.1405 岩棉管壳（热面400℃，冷面45℃）的平均导热系数 λ=｛0.048+0.00021×（400+45）÷2｝×1.8=0.1705 温差为20℃，室内管道表面换热系数 as=5.0+3.4+1.27=9.67w/㎡.k a、用CAS 铝镁质保温隔热材料保温 D1ln(D1/D)=2λ(t0-ts)/
