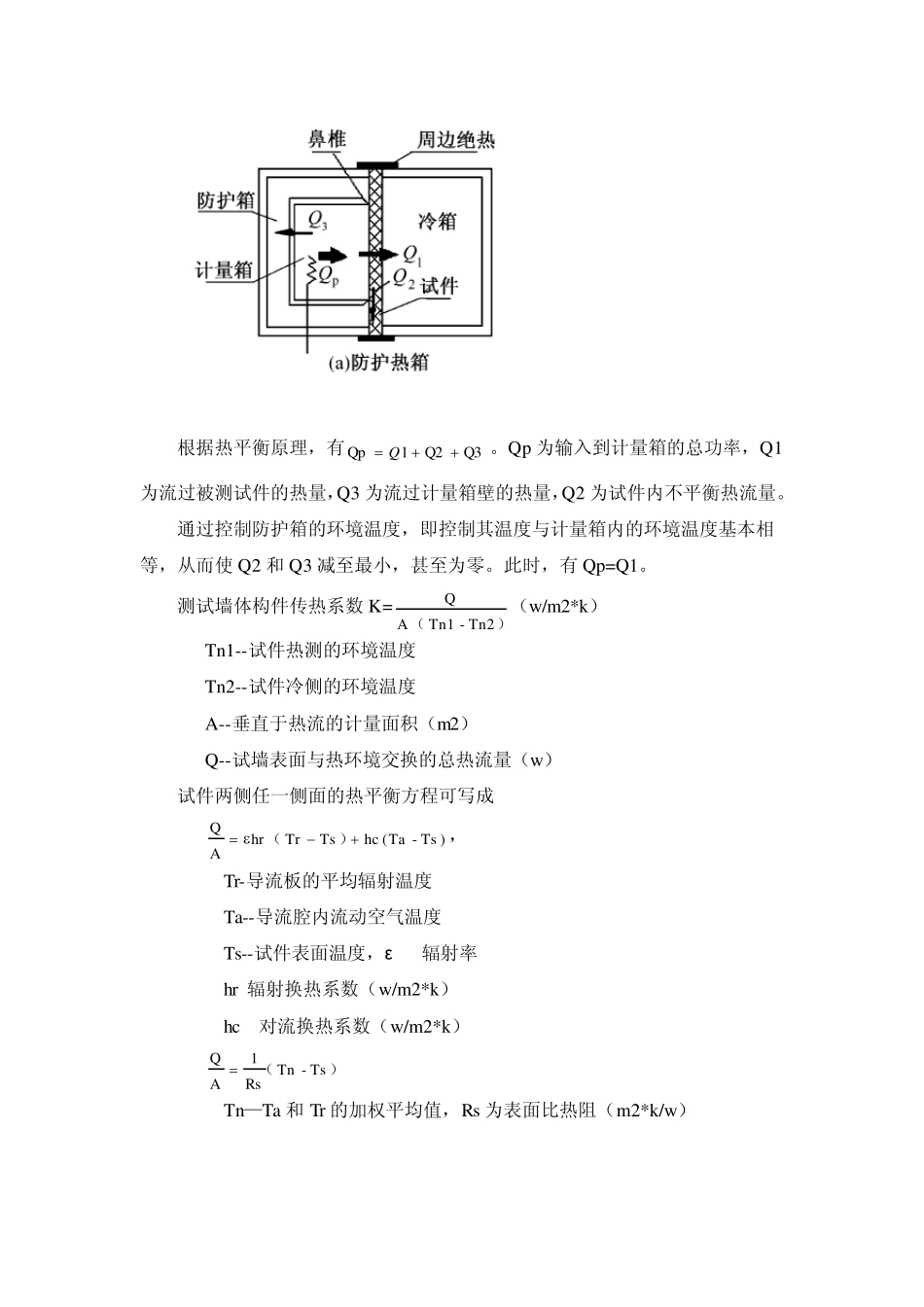

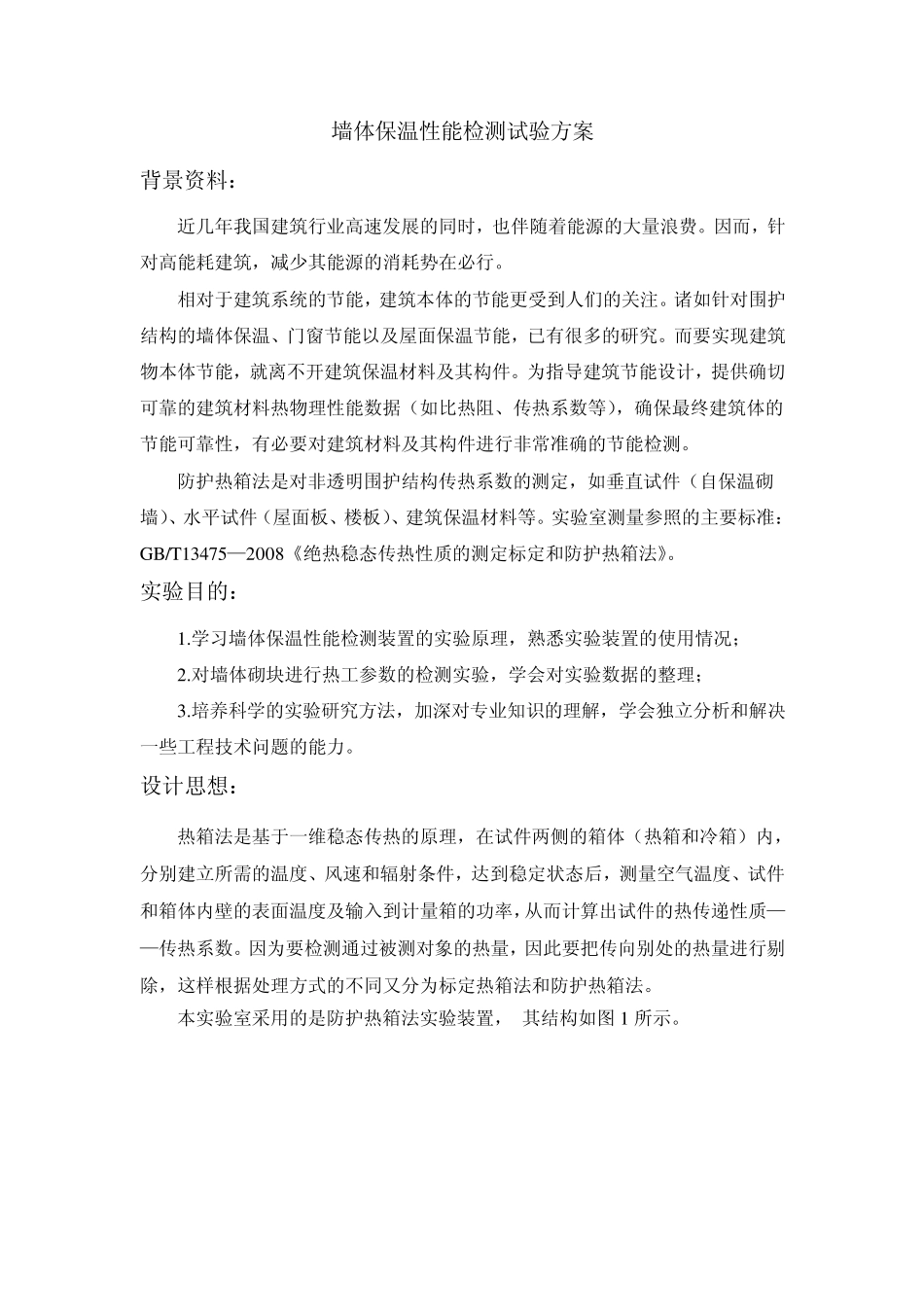

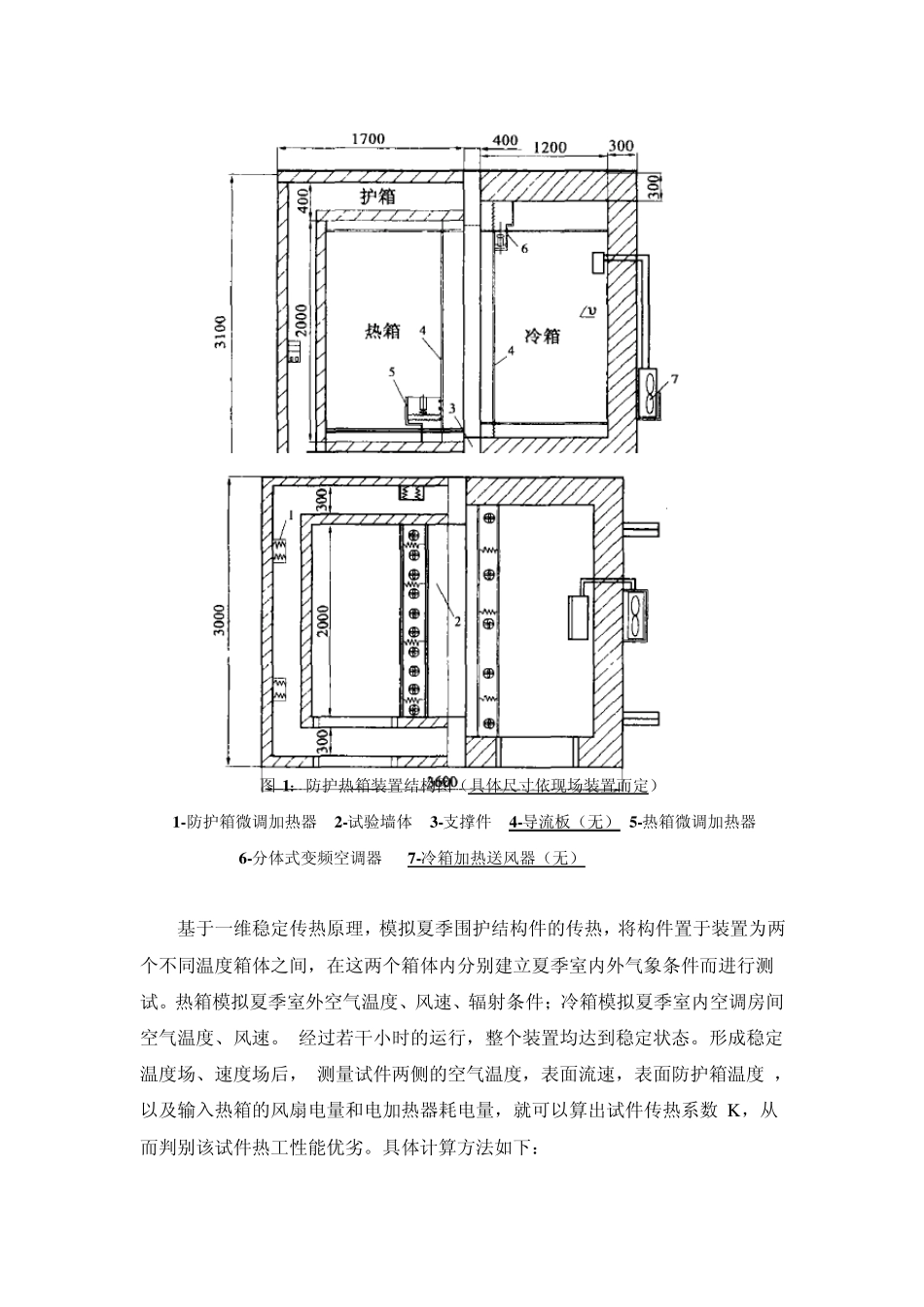

墙体保温性能检测试验方案 背景资料： 近几年我国建筑行业高速发展的同时，也伴随着能源的大量浪费。因而，针对高能耗建筑，减少其能源的消耗势在必行。 相对于建筑系统的节能，建筑本体的节能更受到人们的关注。诸如针对围护结构的墙体保温、门窗节能以及屋面保温节能，已有很多的研究。而要实现建筑物本体节能，就离不开建筑保温材料及其构件。为指导建筑节能设计，提供确切可靠的建筑材料热物理性能数据（如比热阻、传热系数等），确保最终建筑体的节能可靠性，有必要对建筑材料及其构件进行非常准确的节能检测。 防护热箱法是对非透明围护结构传热系数的测定，如垂直试件（自保温砌墙）、水平试件（屋面板、楼板）、建筑保温材料等。实验室测量参照的主要标准：GB/T13475—2008《绝热稳态传热性质的测定标定和防护热箱法》。 实验目的： 1.学习墙体保温性能检测装置的实验原理，熟悉实验装置的使用情况； 2.对墙体砌块进行热工参数的检测实验，学会对实验数据的整理； 3.培养科学的实验研究方法，加深对专业知识的理解，学会独立分析和解决一些工程技术问题的能力。 设计思想： 热箱法是基于一维稳态传热的原理，在试件两侧的箱体（热箱和冷箱）内，分别建立所需的温度、风速和辐射条件，达到稳定状态后，测量空气温度、试件和箱体内壁的表面温度及输入到计量箱的功率，从而计算出试件的热传递性质——传热系数。因为要检测通过被测对象的热量，因此要把传向别处的热量进行剔除，这样根据处理方式的不同又分为标定热箱法和防护热箱法。 本实验室采用的是防护热箱法实验装置， 其结构如图 1 所示。 图1：防护热箱装置结构图（具体尺寸依现场装置而定） 1 -防护箱微调加热器 2 -试验墙体 3 -支撑件 4 -导流板（无） 5 -热箱微调加热器 6 -分体式变频空调器 7 -冷箱加热送风器（无） 基于一维稳定传热原理，模拟夏季围护结构件的传热，将构件置于装置为两个不同温度箱体之间，在这两个箱体内分别建立夏季室内外气象条件而进行测试。热箱模拟夏季室外空气温度、风速、辐射条件；冷箱模拟夏季室内空调房间空气温度、风速。 经过若干小时的运行，整个装置均达到稳定状态。形成稳定温度场、速度场后， 测量试件两侧的空气温度，表面流速，表面防护箱温度 ，以及输入热箱的风扇电量和电加热器耗电量，就可以算出试件传热系数 K ，从而判别该试件热工性能优劣。具体计算方法如下： 根据热平衡原理，有Q3Q21Qp...
