保险杠设计指南

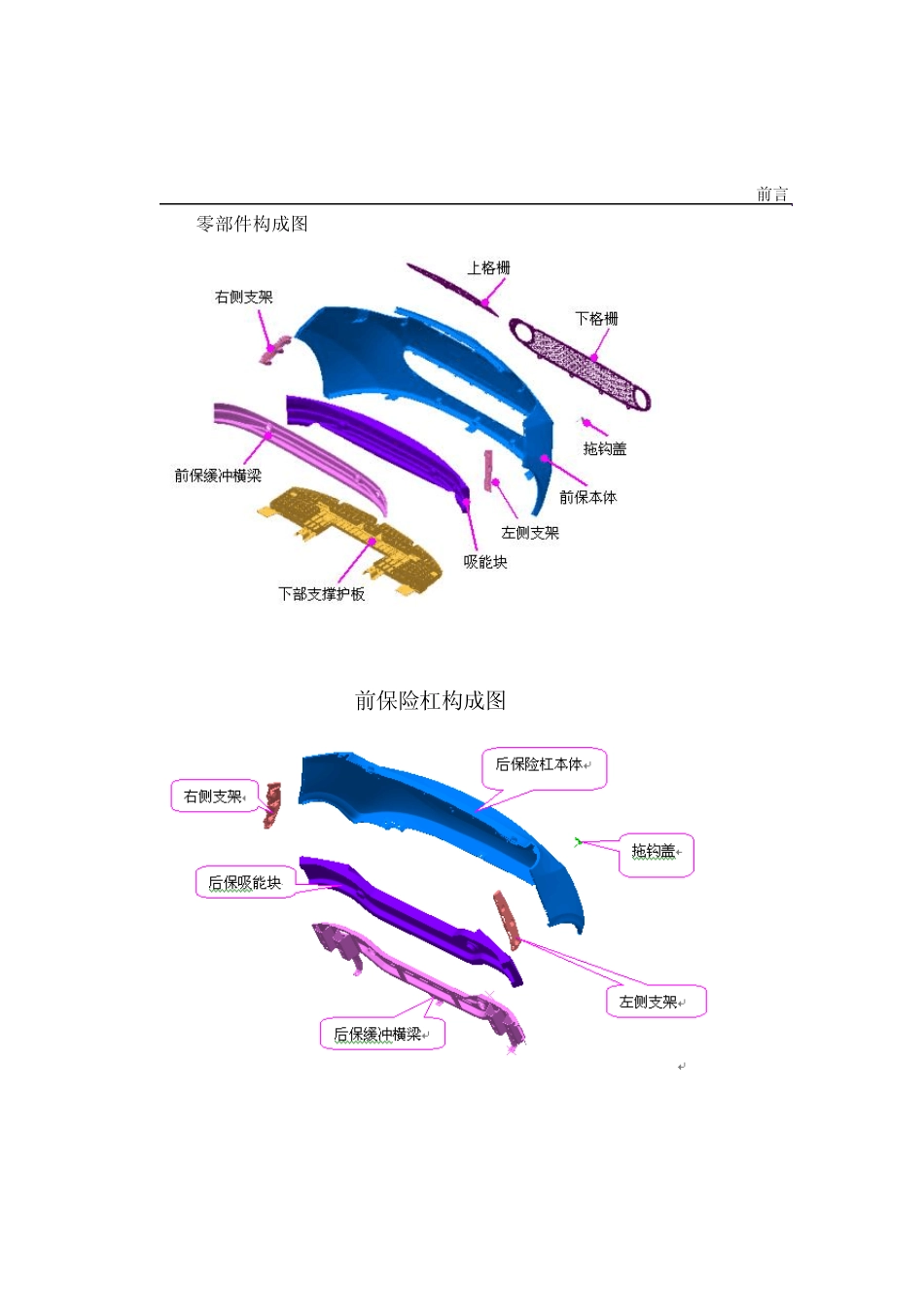

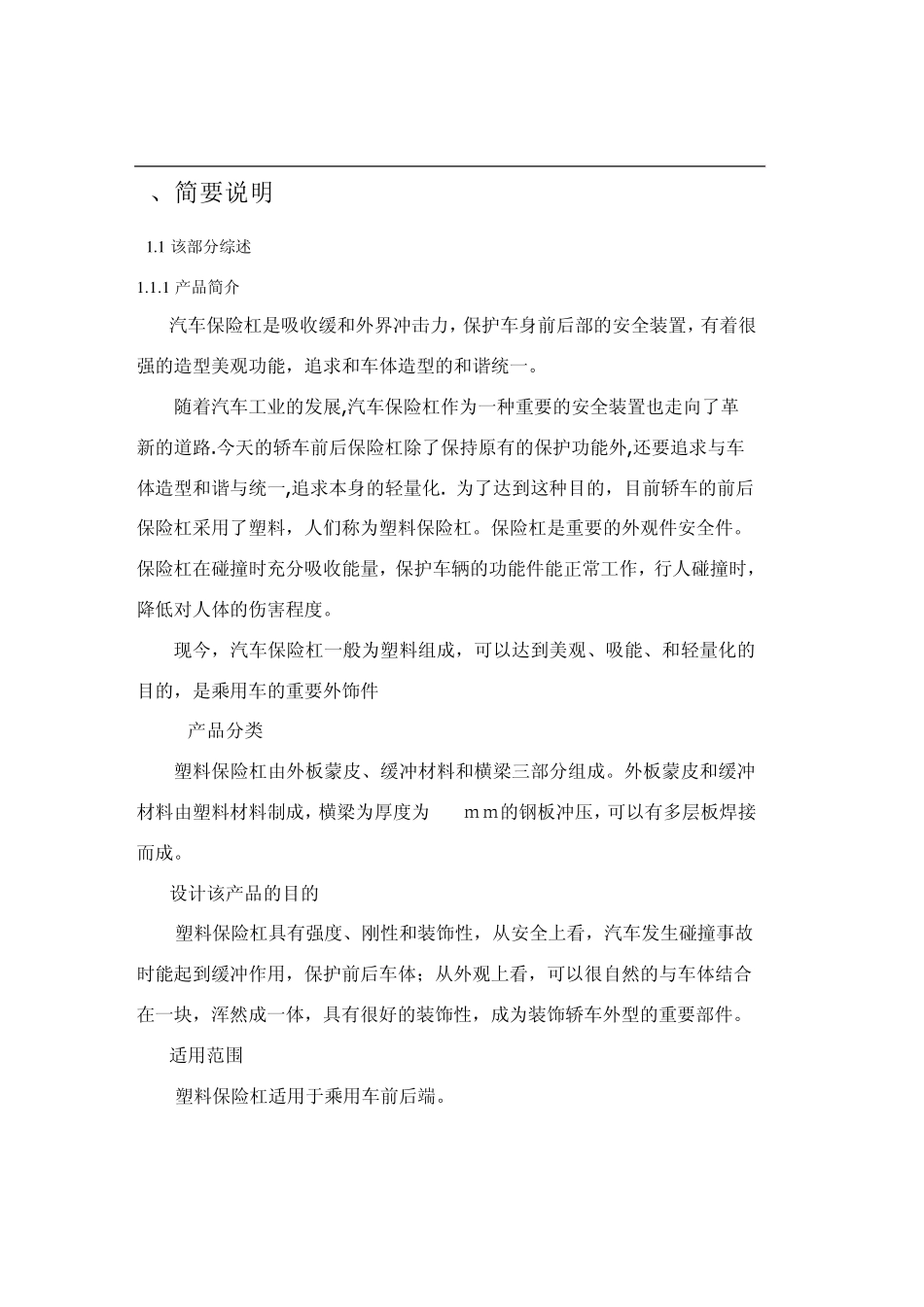

前言 保险杠设计指南 1、简要说明 1 .1 该部分综述 1 .1 .1 产品简介 汽车保险杠是吸收缓和外界冲击力，保护车身前后部的安全装置，有着很强的造型美观功能，追求和车体造型的和谐统一。 随着汽车工业的发展,汽车保险杠作为一种重要的安全装置也走向了革新的道路.今天的轿车前后保险杠除了保持原有的保护功能外,还要追求与车体造型和谐与统一,追求本身的轻量化. 为了达到这种目的，目前轿车的前后保险杠采用了塑料，人们称为塑料保险杠。保险杠是重要的外观件安全件。保险杠在碰撞时充分吸收能量，保护车辆的功能件能正常工作，行人碰撞时，降低对人体的伤害程度。 现今，汽车保险杠一般为塑料组成，可以达到美观、吸能、和轻量化的目的，是乘用车的重要外饰件 1.1.2产品分类 塑料保险杠由外板蒙皮、缓冲材料和横梁三部分组成。外板蒙皮和缓冲材料由塑料材料制成，横梁为厚度为 1.5ｍｍ的钢板冲压，可以有多层板焊接而成。 1.2设计该产品的目的 塑料保险杠具有强度、刚性和装饰性，从安全上看，汽车发生碰撞事故时能起到缓冲作用，保护前后车体；从外观上看，可以很自然的与车体结合在一块，浑然成一体，具有很好的装饰性，成为装饰轿车外型的重要部件。 1.3适用范围 塑料保险杠适用于乘用车前后端。 前言 1.4零部件构成图 S18前保险杠构成图 S18后保险杠构成图 1.5产品开发工艺介绍 通常情况下本体注塑成型，横梁冲压成型，发泡式缓冲器发泡成型。 1 .6 产品开发流程介绍 产品开发有10 个阶段，从P0 到P9。 开发设计阶段的流程，在本设计指南中不过多介绍，主要说明一下开发阶段从P3以后的主要流程。 1、试制阶段：试制的目的是对设计进行验证，并对设计进行确认； 2、模具、检具开发阶段：经过试制阶段，对设计进行验证，并对设计进行改进后，可以对设计进行确认。此后，进行零件正式模具的开发； 3、正式模具件装车验证，进行产品改进，并相应调整、修改模具，使产品更加完善，品质更好； 4、发放造型样板，制作外观件； 5、制定材料、总成试验大纲，进行零部件材料、性能试验； 6、对产品进行“工装样件认可”（OTS认可）。至此，完成产品的开发工作。 ***注：需要特别强调的是，在开发阶段，无论是对试制零件，还是正式模具件，都要对此进行必要的尺寸检查，确认符合图纸和数据后，才可进行装车验证。否则，所有的验证工作，就没有正确的依据。*** 2、设计构想（思想、理念） 2.1设计原则 2．1.1...
