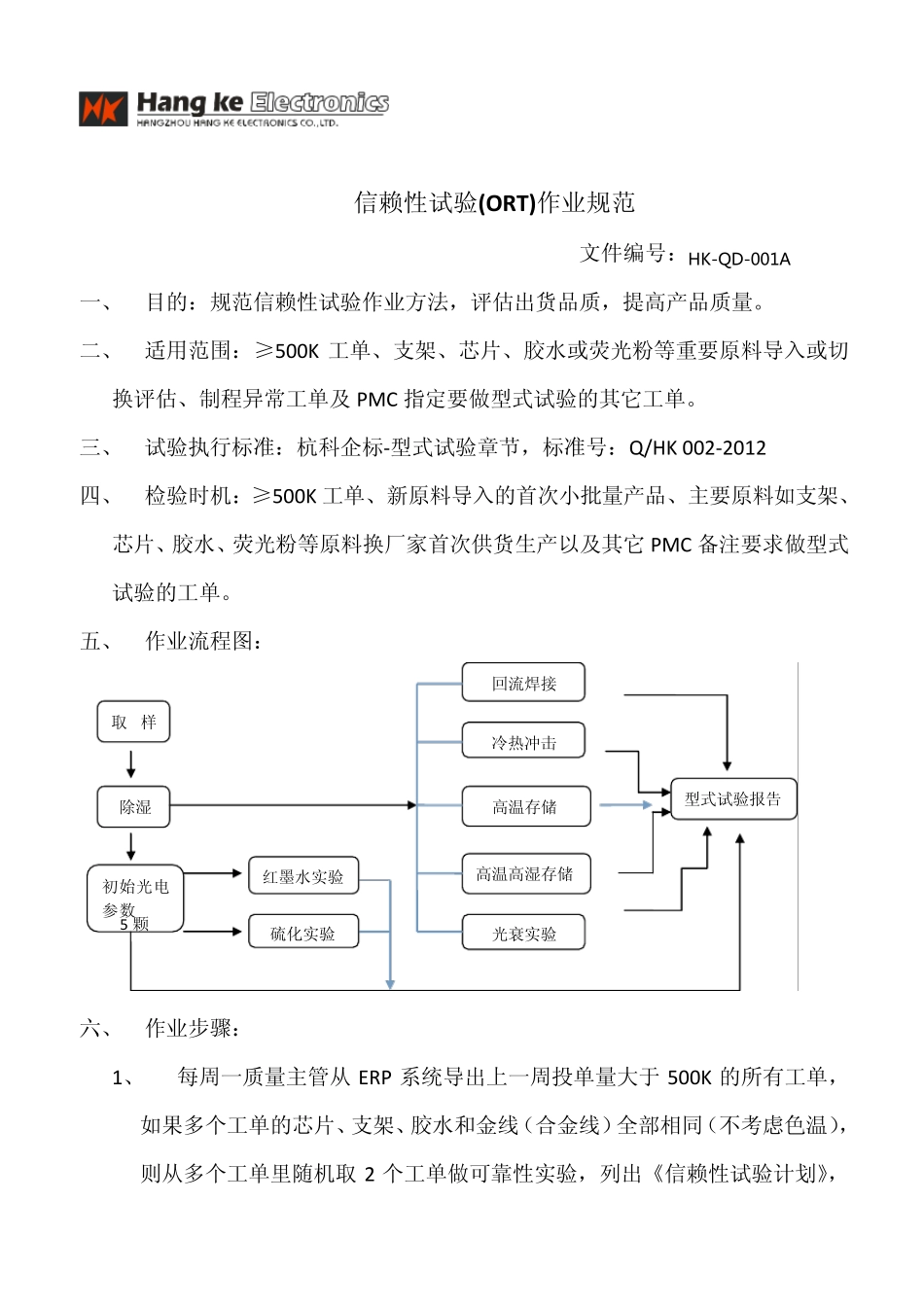

信赖性实验(ORT)作业规范_第1页
1/7

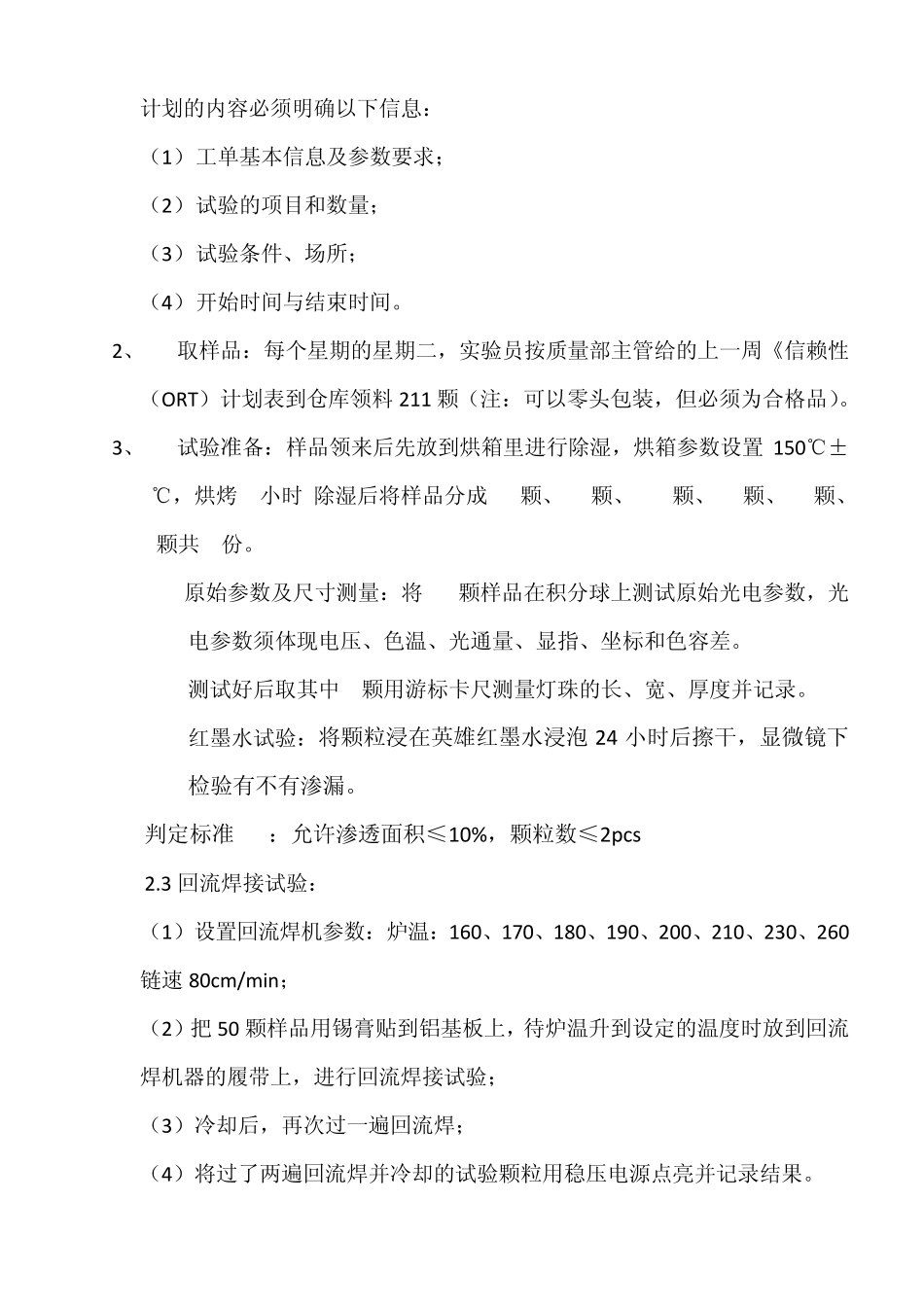

信赖性实验(ORT)作业规范_第2页
2/7

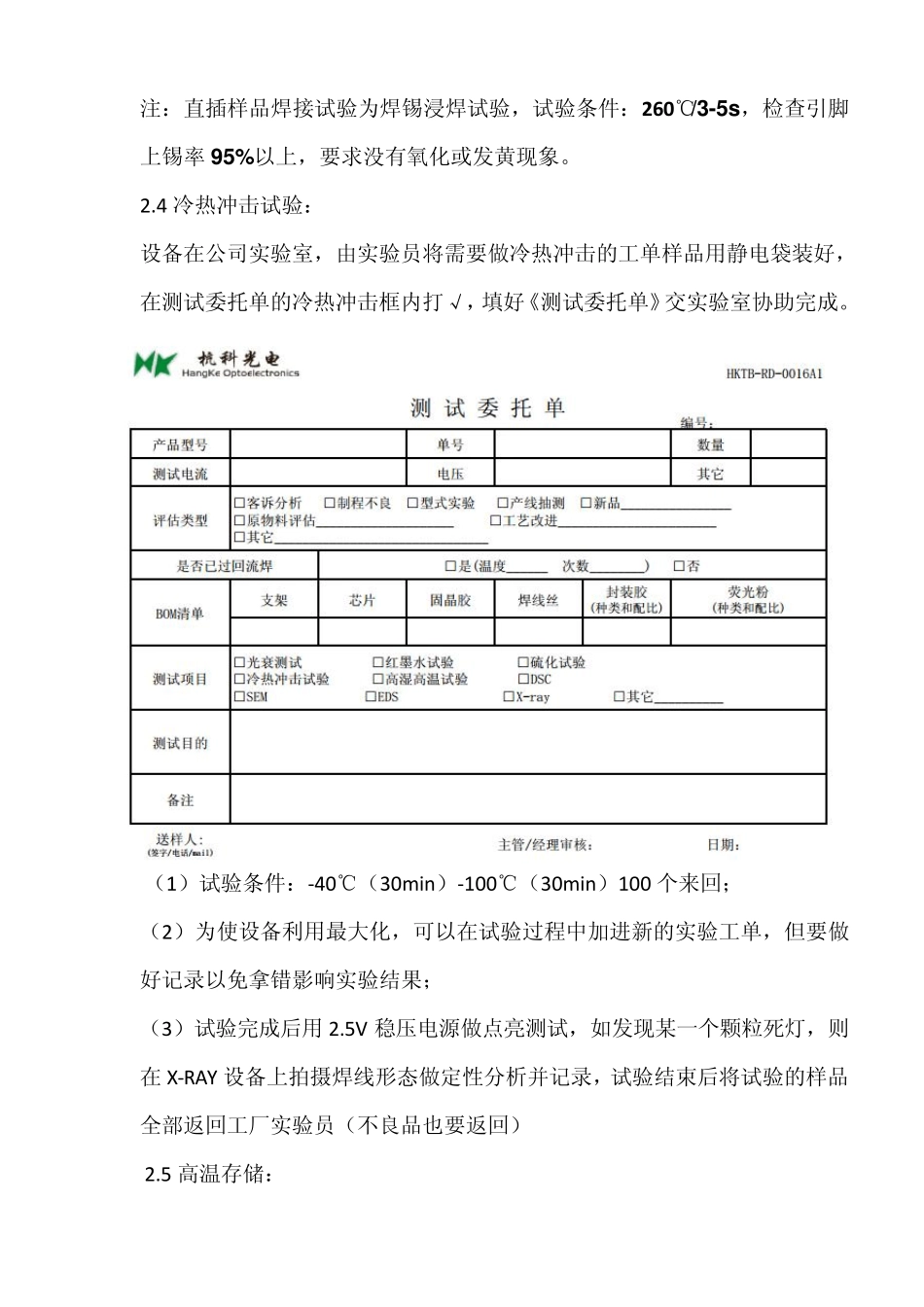

信赖性实验(ORT)作业规范_第3页
3/7
信赖性试验(ORT)作业规范 文件编号:HK-Q D-001A 一、 目的:规范信赖性试验作业方法,评估出货品质,提高产品质量。 二、 适用范围:≥500K 工单、支架、芯片、胶水或荧光粉等重要原料导入或切换评估、制程异常工单及 PMC 指定要做型式试验的其它工单。 三、 试验执行标准:杭科企标-型式试验章节,标准号:Q/HK 002-2012 四、 检验时机:≥500K 工单、新原料导入的首次小批量产品、主要原料如支架、芯片、胶水、荧光粉等原料换厂家首次供货生产以及其它 PMC 备注要求做型式试验的工单。 五、 作业流程图: 5 颗 六、 作业步骤: 1、 每周一质量主管从 ERP 系统导出上一周投单量大于 500K 的所有工单,如果多个工单的芯片、支架、胶水和金线(合金线)全部相同(不考虑色温),则从多个工单里随机取 2 个工单做可靠性实验,列出《信赖性试验计划》,取样除湿 回流焊接 冷热冲击 高温存储 型式试验报告 初始光电参数 高温高湿存储 硫化实验 红墨水实验 光衰实验 计划的内容必须明确以下信息: (1) 工单基本信息及参数要求; (2) 试验的项目和数量; (3) 试验条件、场所; (4) 开始时间与结束时间。 2、 取样品:每个星期的星期二,实验员按质量部主管给的上一周《信赖性(ORT)计划表到仓库领料211 颗(注:可以零头包装,但必须为合格品)。 3、 试验准备:样品领来后先放到烘箱里进行除湿,烘箱参数设置150℃±5℃,烘烤 1小时,除湿后将样品分成 15颗、50颗、100颗、20颗、20颗、6颗共 6份。 2.1原始参数及尺寸测量:将 15颗样品在积分球上测试原始光电参数,光电参数须体现电压、色温、光通量、显指、坐标和色容差。 测试好后取其中 5颗用游标卡尺测量灯珠的长、宽、厚度并记录。 2.2 红墨水试验:将颗粒浸在英雄红墨水浸泡 24 小时后擦干,显微镜下检验有不有渗漏。 判定标准 :允许渗透面积≤10%,颗粒数≤2pcs 2.3 回流焊接试验: (1)设置回流焊机参数:炉温:160、170、180、190、200、210、230、260链速 80cm/min; (2)把 50 颗样品用锡膏贴到铝基板上,待炉温升到设定的温度时放到回流焊机器的履带上,进行回流焊接试验; (3)冷却后,再次过一遍回流焊; (4)将过了两遍回流焊并冷却的试验颗粒用稳压电源点亮并记录结果。 注:直插样品焊接试验为焊锡浸焊试验,试验条件:260℃/3 -5 s ,检查引脚上锡率 9 5 %以上,要求没有氧化或发...
