论文-基于分立元件的段式液晶显示驱动控制系统的设计

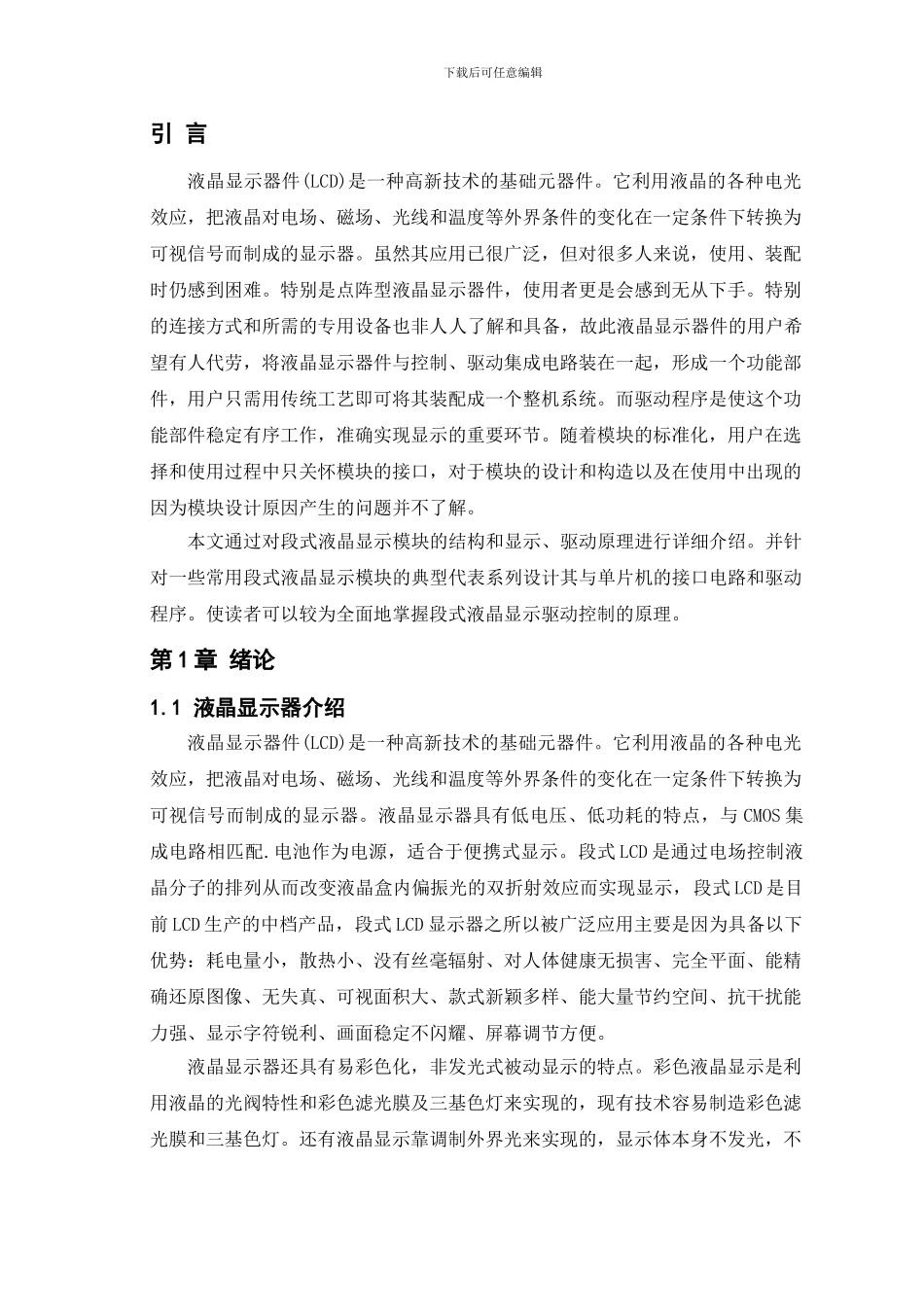

下载后可任意编辑引 言液晶显示器件(LCD)是一种高新技术的基础元器件。它利用液晶的各种电光效应，把液晶对电场、磁场、光线和温度等外界条件的变化在一定条件下转换为可视信号而制成的显示器。虽然其应用已很广泛，但对很多人来说，使用、装配时仍感到困难。特别是点阵型液晶显示器件，使用者更是会感到无从下手。特别的连接方式和所需的专用设备也非人人了解和具备，故此液晶显示器件的用户希望有人代劳，将液晶显示器件与控制、驱动集成电路装在一起，形成一个功能部件，用户只需用传统工艺即可将其装配成一个整机系统。而驱动程序是使这个功能部件稳定有序工作，准确实现显示的重要环节。随着模块的标准化，用户在选择和使用过程中只关怀模块的接口，对于模块的设计和构造以及在使用中出现的因为模块设计原因产生的问题并不了解。本文通过对段式液晶显示模块的结构和显示、驱动原理进行详细介绍。并针对一些常用段式液晶显示模块的典型代表系列设计其与单片机的接口电路和驱动程序。使读者可以较为全面地掌握段式液晶显示驱动控制的原理。第 1 章 绪论1.1 液晶显示器介绍液晶显示器件(LCD)是一种高新技术的基础元器件。它利用液晶的各种电光效应，把液晶对电场、磁场、光线和温度等外界条件的变化在一定条件下转换为可视信号而制成的显示器。液晶显示器具有低电压、低功耗的特点，与 CMOS 集成电路相匹配.电池作为电源，适合于便携式显示。段式 LCD 是通过电场控制液晶分子的排列从而改变液晶盒内偏振光的双折射效应而实现显示，段式 LCD 是目前 LCD 生产的中档产品，段式 LCD 显示器之所以被广泛应用主要是因为具备以下优势：耗电量小，散热小、没有丝毫辐射、对人体健康无损害、完全平面、能精确还原图像、无失真、可视面积大、款式新颖多样、能大量节约空间、抗干扰能力强、显示字符锐利、画面稳定不闪耀、屏幕调节方便。液晶显示器还具有易彩色化，非发光式被动显示的特点。彩色液晶显示是利用液晶的光阀特性和彩色滤光膜及三基色灯来实现的，现有技术容易制造彩色滤光膜和三基色灯。还有液晶显示靠调制外界光来实现的，显示体本身不发光，不下载后可任意编辑刺激眼睛，不易疲劳等优点。利用液晶光阀特性容易实现投影大屏幕显示。因而，液晶显示应用几乎覆盖所有显示应用领域。液晶显示模块是一种将液晶显示器件、连接件(斑马条、斑马纸或金属管脚等)、PCB 线路板、液晶显示控制器、行列驱动控制器、负压发生器、偏置电路...
