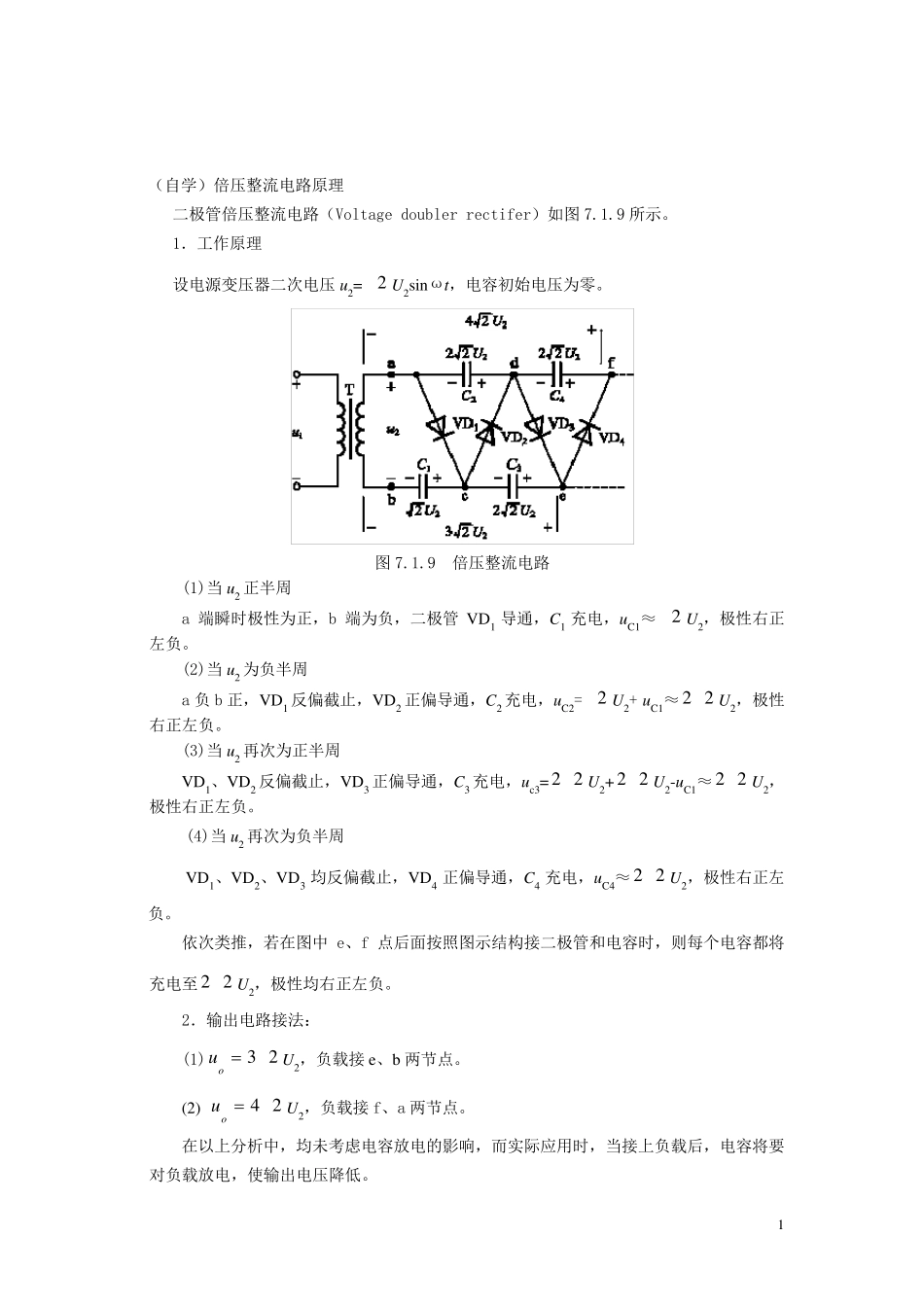

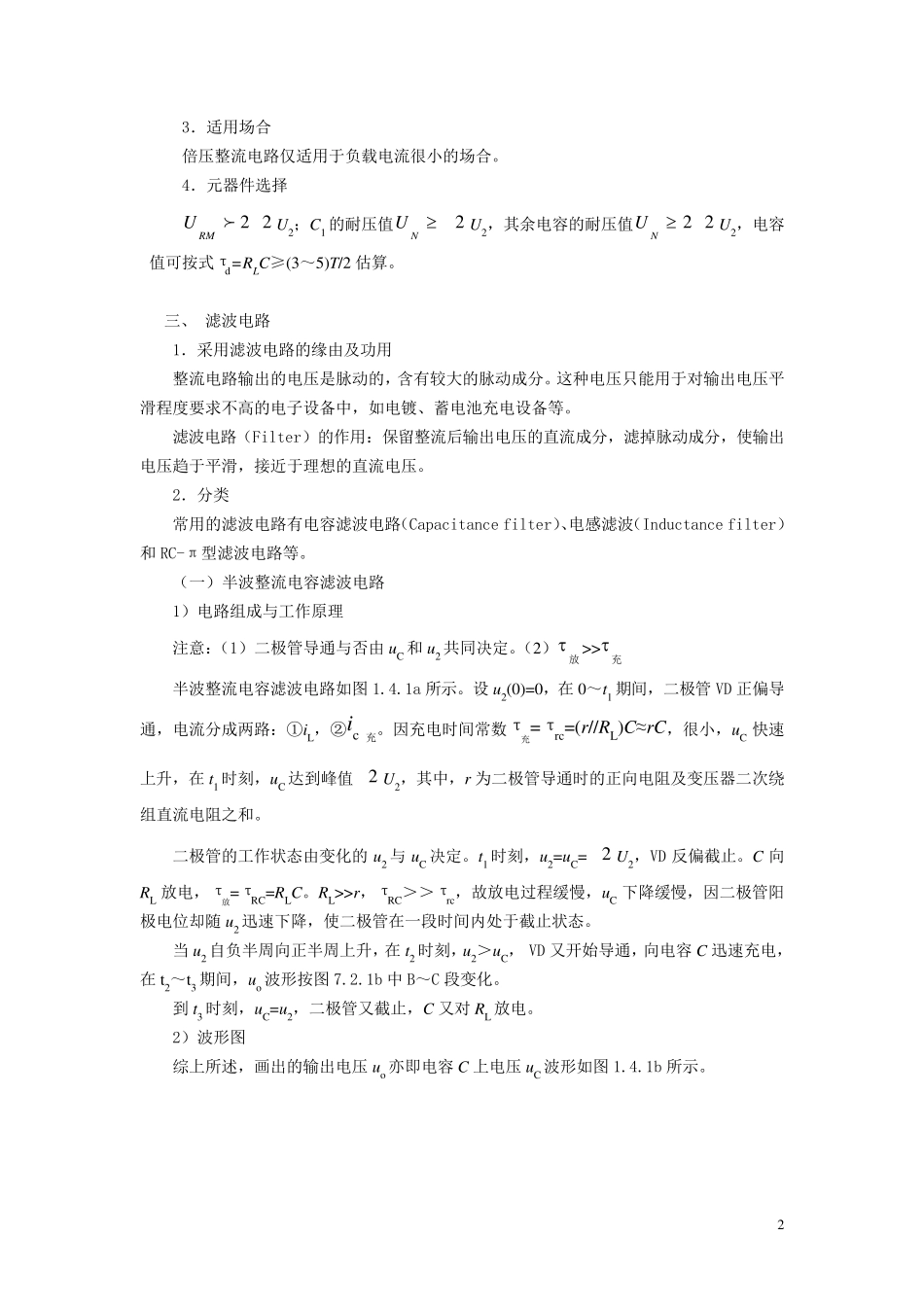

1 (自学)倍压整流电路原理 二极管倍压整流电路(Voltage doubler rectifer)如图7.1.9 所示。 1.工作原理 设电源变压器二次电压u 2=2 U2sinωt,电容初始电压为零。 图7.1.9 倍压整流电路 (1)当 u 2 正半周 a 端瞬时极性为正,b 端为负,二极管VD1 导通,C1 充电,u C1≈2 U2,极性右正左负。 (2)当 u 2 为负半周 a 负 b 正,VD1 反偏截止,VD2 正偏导通,C2 充电,u C2=2 U2+ u C1≈22U2,极性右正左负。 (3)当 u 2 再次为正半周 VD1、VD2 反偏截止,VD3 正偏导通,C3 充电,u c3=22U2+22U2-u C1≈22U2,极性右正左负。 (4)当 u 2 再次为负半周 VD1、VD2、VD3 均反偏截止,VD4 正偏导通,C4 充电,u C4≈22U2,极性右正左负。 依次类推,若在图中 e、f 点后面按照图示结构接二极管和电容时,则每个电容都将充电至22U2,极性均右正左负。 2.输出电路接法: (1)ou23U2,负载接 e、b 两节点。 (2) ou24U2,负载接 f、a 两节点。 在以上分析中,均未考虑电容放电的影响,而实际应用时,当接上负载后,电容将要对负载放电,使输出电压降低。 2 3.适用场合 倍压整流电路仅适用于负载电流很小的场合。 4.元器件选择 RMU22U2;C1 的耐压值NU2 U2,其余电容的耐压值NU22U2,电容值可按式τd=RLC≥(3~5)T/2 估算。 三、 滤波电路 1.采用滤波电路的缘由及功用 整流电路输出的电压是脉动的,含有较大的脉动成分。这种电压只能用于对输出电压平滑程度要求不高的电子设备中,如电镀、蓄电池充电设备等。 滤波电路(Filter)的作用:保留整流后输出电压的直流成分,滤掉脉动成分,使输出电压趋于平滑,接近于理想的直流电压。 2.分类 常用的滤波电路有电容滤波电路(Capacitance filter)、电感滤波(Inductance filter)和RC-π型滤波电路等。 (一)半波整流电容滤波电路 1)电路组成与工作原理 注意:(1)二极管导通与否由u C 和u 2 共同决定。(2)放>>充 半波整流电容滤波电路如图 1.4.1a 所示。设u 2(0)=0,在 0~t1 期间,二极管 VD 正偏导通,电流分成两路:①iL,②ic 充。因充电时间常数τ充=τrc=(r//RL)C≈rC,很小,u C 快速上升,在 t1 时刻,u C 达到峰值2 U2,其中,r 为二极管导通时的正向电阻及变压器二次绕组直流电阻之和。 二极管的工作状态由变化的u 2 与 u C 决定。t1 时刻,u 2=u C=2 ...
