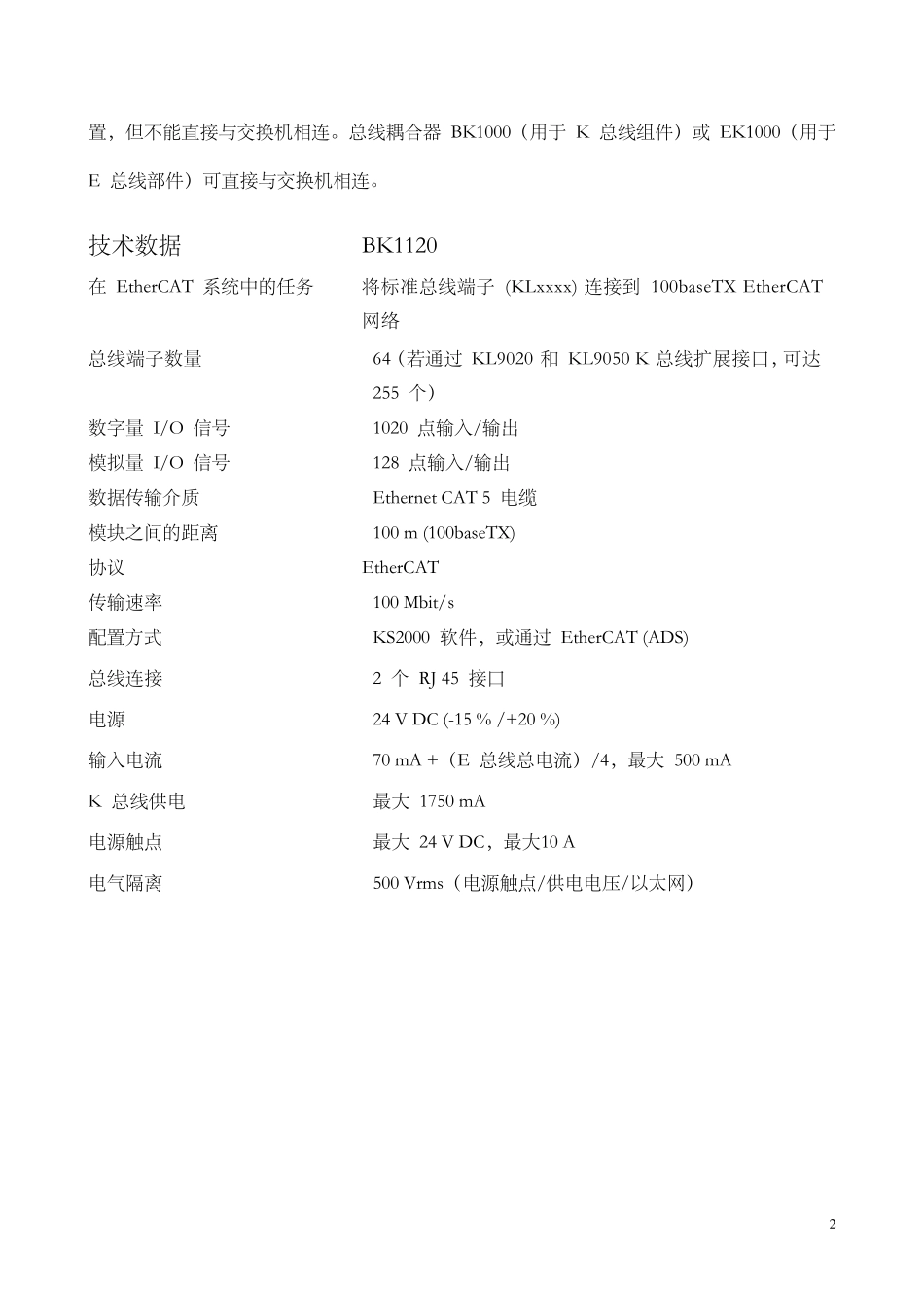

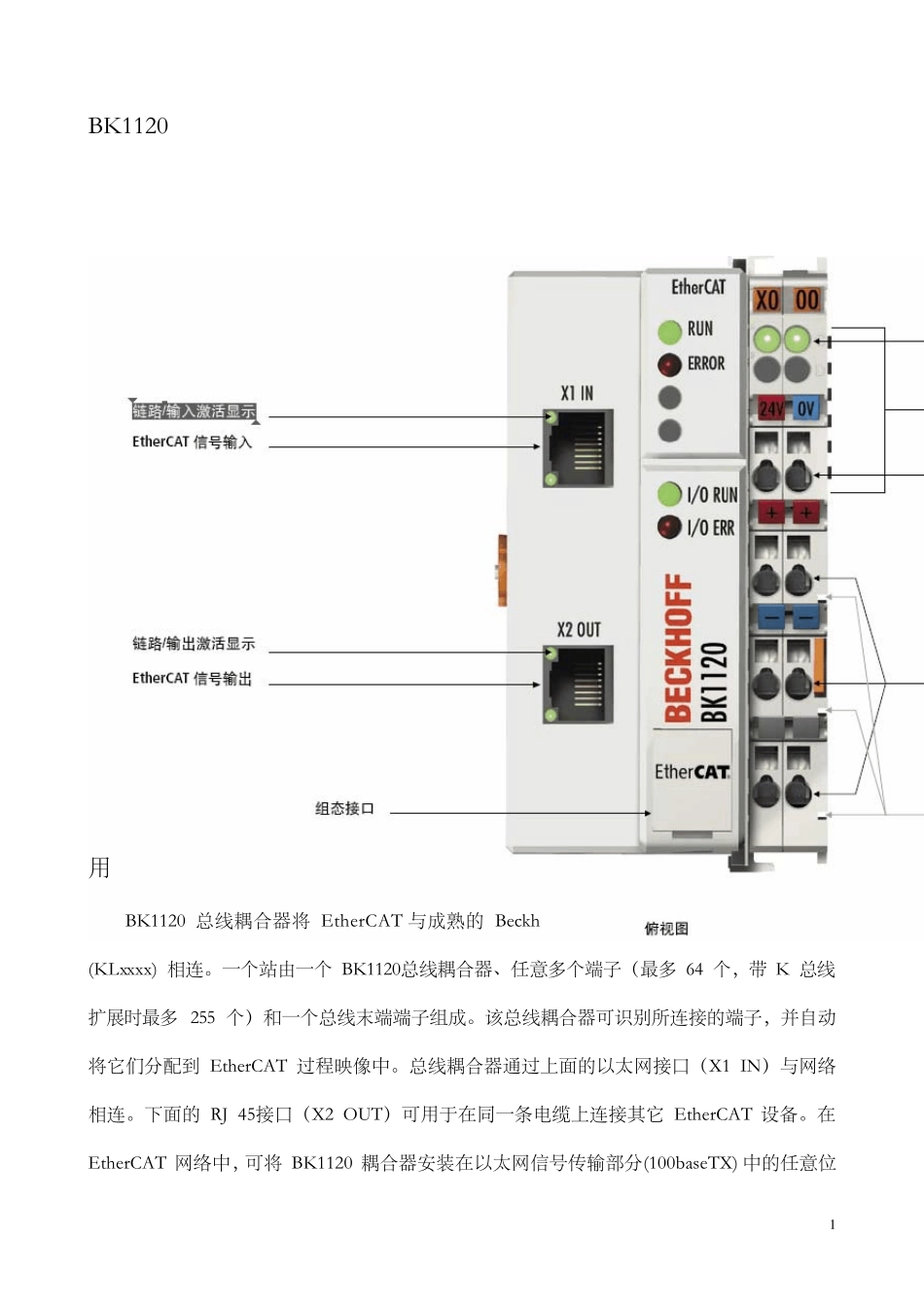

BK1120 于 连 接 标 准 总 线 端 子 的 EtherCAT 耦 合 器off 总 线 端 子 系 列 中 的 K 总 线 组 件 (KLx用BK1120 总 线 耦 合 器 将 EtherCAT 与 成 熟 的 Beckhxxx) 相 连 。 一 个 站 由 一 个 BK1120总 线 耦 合 器 、 任 意 多 个 端 子 （ 最 多 64 个 ， 带 K 总 线扩 展 时 最 多 255 个 ） 和 一 个 总 线 末 端 端 子 组 成 。 该 总 线 耦 合 器 可 识 别 所 连 接 的 端 子 ， 并 自 动将 它 们 分 配 到 EtherCAT 过 程 映 像 中 。 总 线 耦 合 器 通 过 上 面 的 以 太 网 接 口 （ X1 IN） 与 网 络相 连 。 下 面 的 RJ 45接 口 （ X2 OUT） 可 用 于 在 同 一 条 电 缆 上 连 接 其 它 EtherCAT 设 备 。 在 EtherCAT 网 络 中 ， 可 将 BK1120 耦 合 器 安 装 在 以 太 网 信 号 传 输 部 分 (100baseTX) 中 的 任 意 位 1置 ， 但 不 能 直 接 与 交 换 机 相 连 。 总 线 耦 合 器 BK1000（ 用 于 K 总 线 组 件 ） 或 EK1000（ 用 于 E 总 线 部 件 ） 可 直 接 与 交 换 机 相 连 。 技 术 数 据 BK1120 在 EtherCAT 系 统 中 的 任 务 端 子 (KLxxxx) 连 接 到 100baseTX EtherCAT 将 标 准 总 线网 络 总 线 端 子 数 量 通 过 KL9020 和 KL9050 K 总 线 扩 展 接 口 ， 可 达64（ 若255 个 ） 数 字 量 I/O 信 号 入 /输 出 1020 点 输模 拟 量 I/O 信 号 128 点 输 入 /输 出 数 据 传 输 介 质 Ethernet CAT 5 电 缆 模 块 之 间 的 距 离 100 m (100baseTX) 协 议 EtherCAT 传 输 速 率 s 100 Mbit/配 置 方 式 KS2000 软 件 ， 或 通 过 EtherCAT (ADS) 总 线 连 接 2 个 RJ 45 接 口 电 源 24 V DC (-15 % /+20 %) 输 入 电 流 ） /4， 最 大 500 mA 70 mA +（ E 总 线 总 电 流K 总 线 供 电 最 大 1750 mA 电 源 触 点 最 大 24 V DC， 最 大 10 A 电 气 隔 离 500 Vrms（ 电 源 触 点 /供 电 电 压 /以 太 网 ） 2术 EK1100 Ether...
