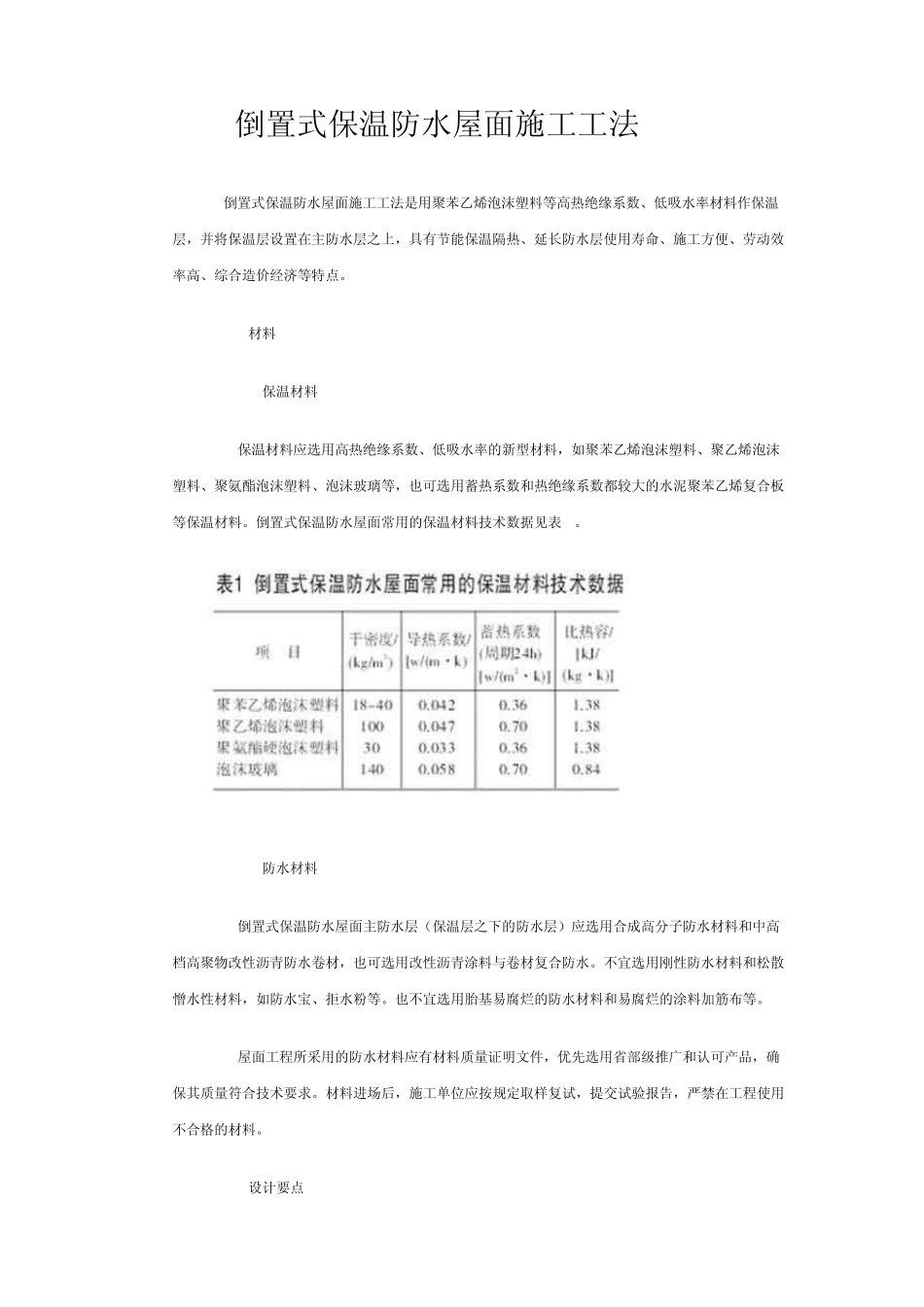

倒置式保温防水屋面施工工法 倒置式保温防水屋面施工工法是用聚苯乙烯泡沫塑料等高热绝缘系数、低吸水率材料作保温层,并将保温层设置在主防水层之上,具有节能保温隔热、延长防水层使用寿命、施工方便、劳动效率高、综合造价经济等特点。 1材料 1.1保温材料 保温材料应选用高热绝缘系数、低吸水率的新型材料,如聚苯乙烯泡沫塑料、聚乙烯泡沫塑料、聚氨酯泡沫塑料、泡沫玻璃等,也可选用蓄热系数和热绝缘系数都较大的水泥聚苯乙烯复合板等保温材料。倒置式保温防水屋面常用的保温材料技术数据见表 1。 1.2防水材料 倒置式保温防水屋面主防水层(保温层之下的防水层)应选用合成高分子防水材料和中高档高聚物改性沥青防水卷材,也可选用改性沥青涂料与卷材复合防水。不宜选用刚性防水材料和松散憎水性材料,如防水宝、拒水粉等。也不宜选用胎基易腐烂的防水材料和易腐烂的涂料加筋布等。 屋面工程所采用的防水材料应有材料质量证明文件,优先选用省部级推广和认可产品,确保其质量符合技术要求。材料进场后,施工单位应按规定取样复试,提交试验报告,严禁在工程使用不合格的材料。 2设计要点 2.1保温材料厚度的计算 保温材料厚度的计算如式(1)。 δ x=λ x(Ro,min-Ri-R-Re)(1) 式中:δ x-保温层设计厚度,m; λ x-保温材料修正后的导热系统,W/(m·K); Ro,min-屋盖系统的最小传热热绝缘系数,㎡·K/W; Ri-内表面换热热绝缘系数。取 0.11㎡·K/W; R-除保温层外,屋盖系统材料层热绝缘系统,㎡·K/W; Re-外表面换热热绝缘系数,取 0.04㎡·K/W。 ①保温材料修正后的导热系数按式(2)计算。 λ x=λ ·a·a1·a2(2) 式中:λ -保温材料导热系数[W/(m·K)]按 GB50176-93《民用建筑热工设计规范》附表 4.1取值; a-导热系数λ 的修正系数,按 GB50176-93附表 4.2取值; a1-雨水或融化雪水浸透保温层引起热损失的补偿系数,开敞式保温屋面(有可能进入雨水雪水的)a1=1.1,封闭式保温屋面 a1=1.0; a2-保温材料因吸水引起性能下降的补偿系数,保温层密封状态:a2=1.0;保温层开敞状态:硬质发泡聚氨酯 a2=1.3,聚苯乙烯板(熔珠型)a2=1.0,聚苯乙烯板(挤塑型)a2=1.1,泡沫玻璃a2=1.0,聚苯乙烯板 a2=1.0。 ②除外保温层,屋面各层材料热绝缘系数之和 R就按式(3)计算。 R=δ 1/λ 1+δ 1/λ 2+……+δ n/λ n(3)式中:R-除保温层外,屋盖系统材料层热绝系...
