倾斜摄影模型单体化数据处理流程

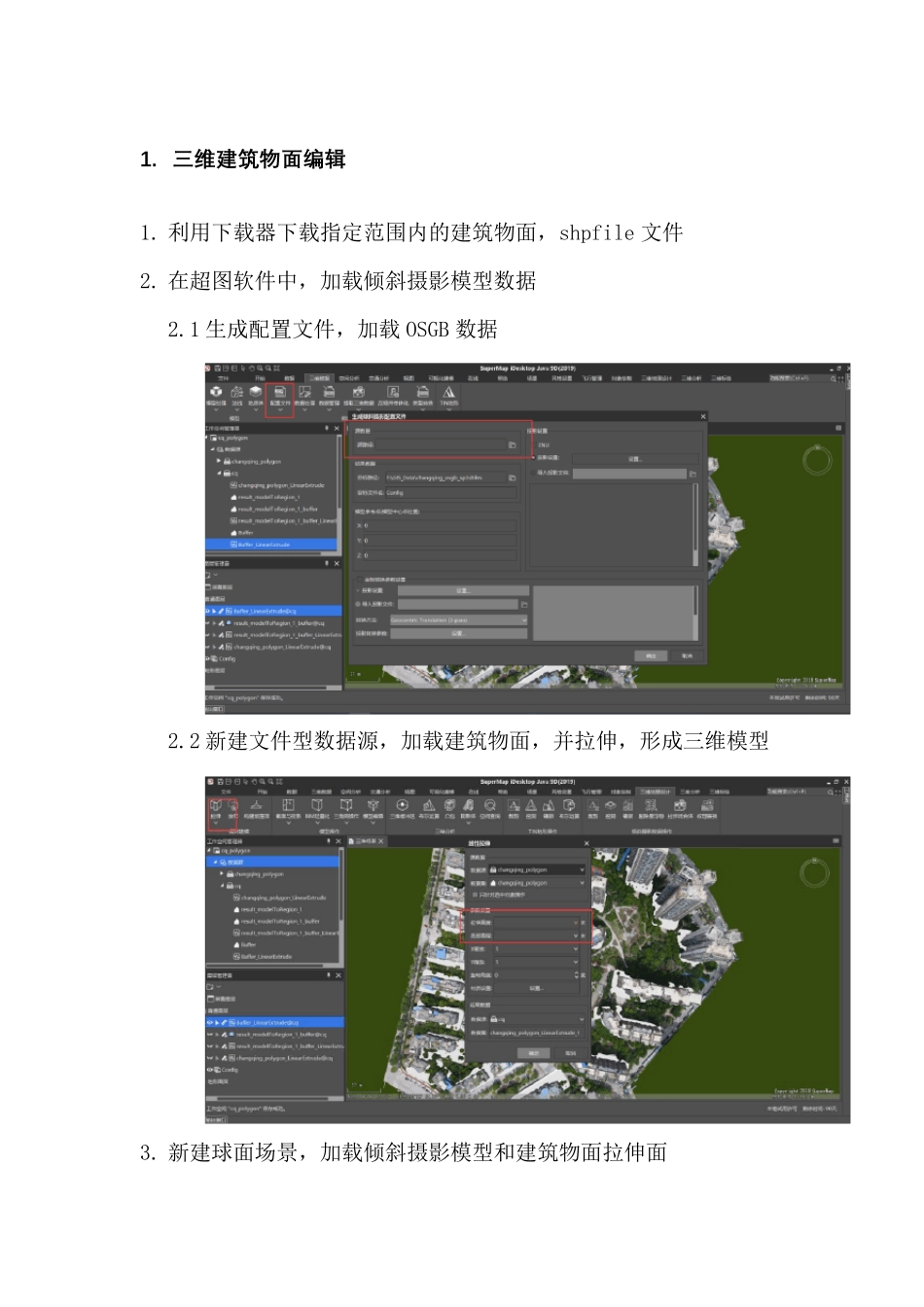

倾斜摄影模型单体化数据处理流程_第1页
1/17

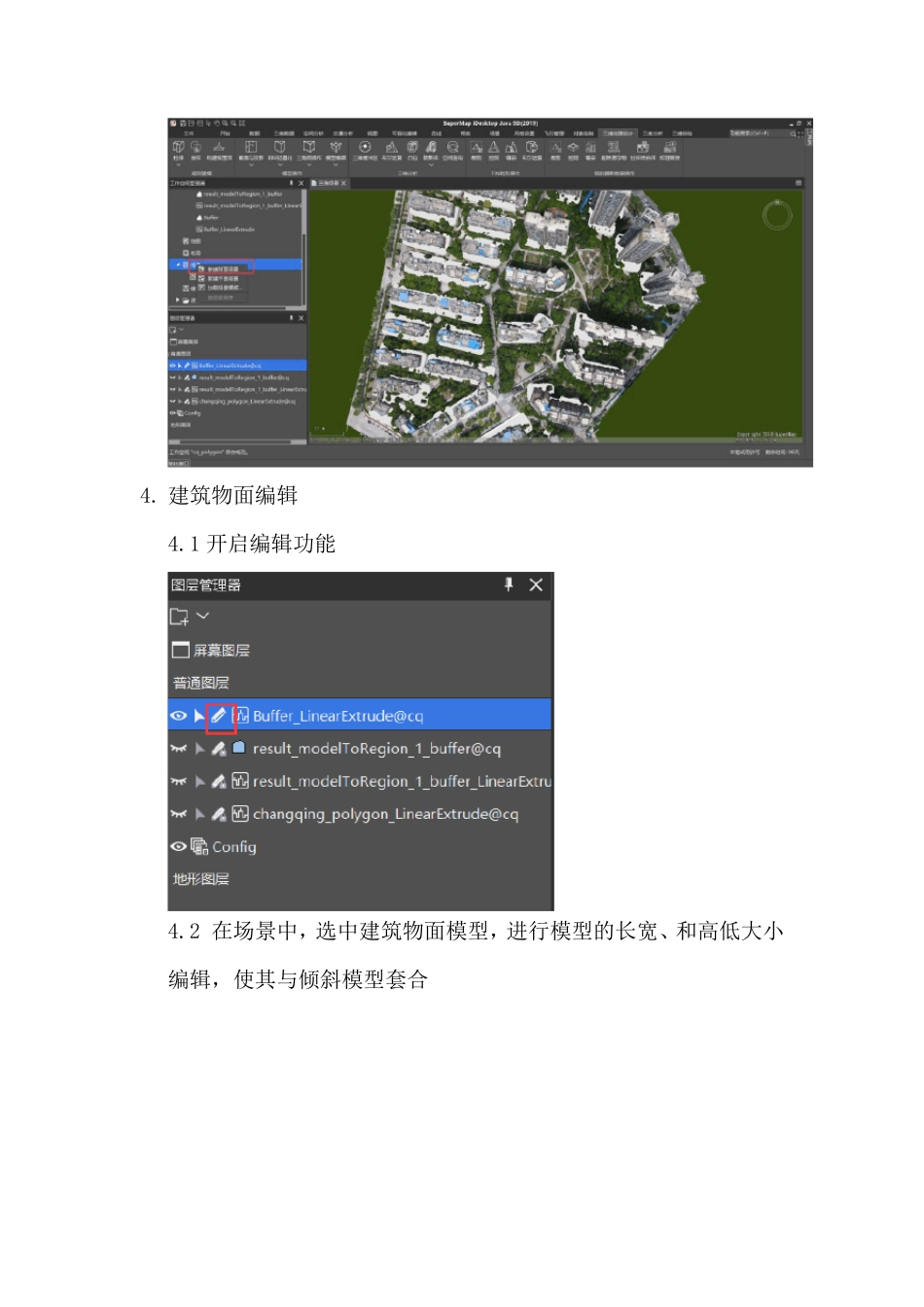

倾斜摄影模型单体化数据处理流程_第2页
2/17
倾斜摄影模型单体化数据处理流程_第3页
3/17
1. 三 维 建 筑 物 面 编 辑 1. 利用下载器下载指定范围内的建筑物面,shpfile 文件 2. 在超图软件中,加载倾斜摄影模型数据 2.1 生成配置文件,加载OSGB 数据 2.2 新建文件型数据源,加载建筑物面,并拉伸,形成三维模型 3. 新建球面场景,加载倾斜摄影模型和建筑物面拉伸面 4. 建筑物面编辑 4.1 开启编辑功能 4.2 在场景中,选中建筑物面模型,进行模型的长宽、和高低大小编辑,使其与倾斜模型套合 5. 将建筑物面模型,转二维面,二维面导出为 Geojson,便于 Cesium加载显示 注意:数据转换过程中,查看中午信息是否有乱码 2. 二维建筑物面以及分户图编辑 2.1 倾斜模型压平 使 用supermap idesktop 10i 【 supermap-idesktop-10.0.1-40281-win64-bin-zip-chs】 桌 面 , 加 载OSGB 倾 斜 模 型 , 使 用 【 模 型 压 平 】功 能 , 绘 制 压 平 区 域 2.2 校正二维建筑物面数据,补齐楼栋号,形成楼栋单体化数据 1) 在 数 据 源 中 , 导 入 二 维 建 筑 物 面 数 据 , 在 当 前 球 面 场 景 中 加 载 显示 , 并 开 启 【 编 辑 】 功 能 2) 在 压 平 的 场 景 中 , 选 中 单 个 建 筑 物 面 , 选 中 的 对 象 显 示 风 格 , 可以 调 整 。 3) 编 辑 建 筑 物 面 , 实 现 与 倾 斜 模 型 压 平 后 建 筑 物 面 套 合 , 适 当 向 外扩 充 一 些 。 4) 针 对 缺 失 的 楼 栋 , 可 以 直 接 新 增 加 建 筑 物 面 , 补 充 空 间 范 围 和 楼栋 属 性 。 2.3 楼栋分户分割 基于前面校正后的二维建筑物面,进行面数据分割 1) 复制二维建筑物面数据,添加到新地图,并开启【编辑】 2) 在复制后的数据中,增加单元和房号属性字段,用于记录分户信息 3) 开启矢量数据编辑,打开【对象编辑】工具栏 4) 倾斜模型生成的Dom,在二维地图中,作为底图。【注:也可以直接在高分辨率的Dom 中,编辑二维建筑物面,并进行户型分割】 注意:如果选中要素,显示为外包围盒, 则需要修改为 5) 选中建筑物面,点击【划线分割】功能,在选中的面上,绘制分割线,需要结合该楼栋户型的特点,进行分割。 6) 选中分割完成的户型,填写【单元】和【房号】的属性字段 对于分割错误的户型,可以合并,重新分割 7) 验证二维户型面数据,在球面三维中,加载倾斜摄影模型,将二维户型面进行拉伸,叠加显示,查看数据套合情况 8) 拉伸设置 9) 设置套合的透明度和填充模式,是白膜更加直观 10)查看分户数据, 11)调整分户分割线,浏览分户数据是否正确

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

倾斜摄影模型单体化数据处理流程
