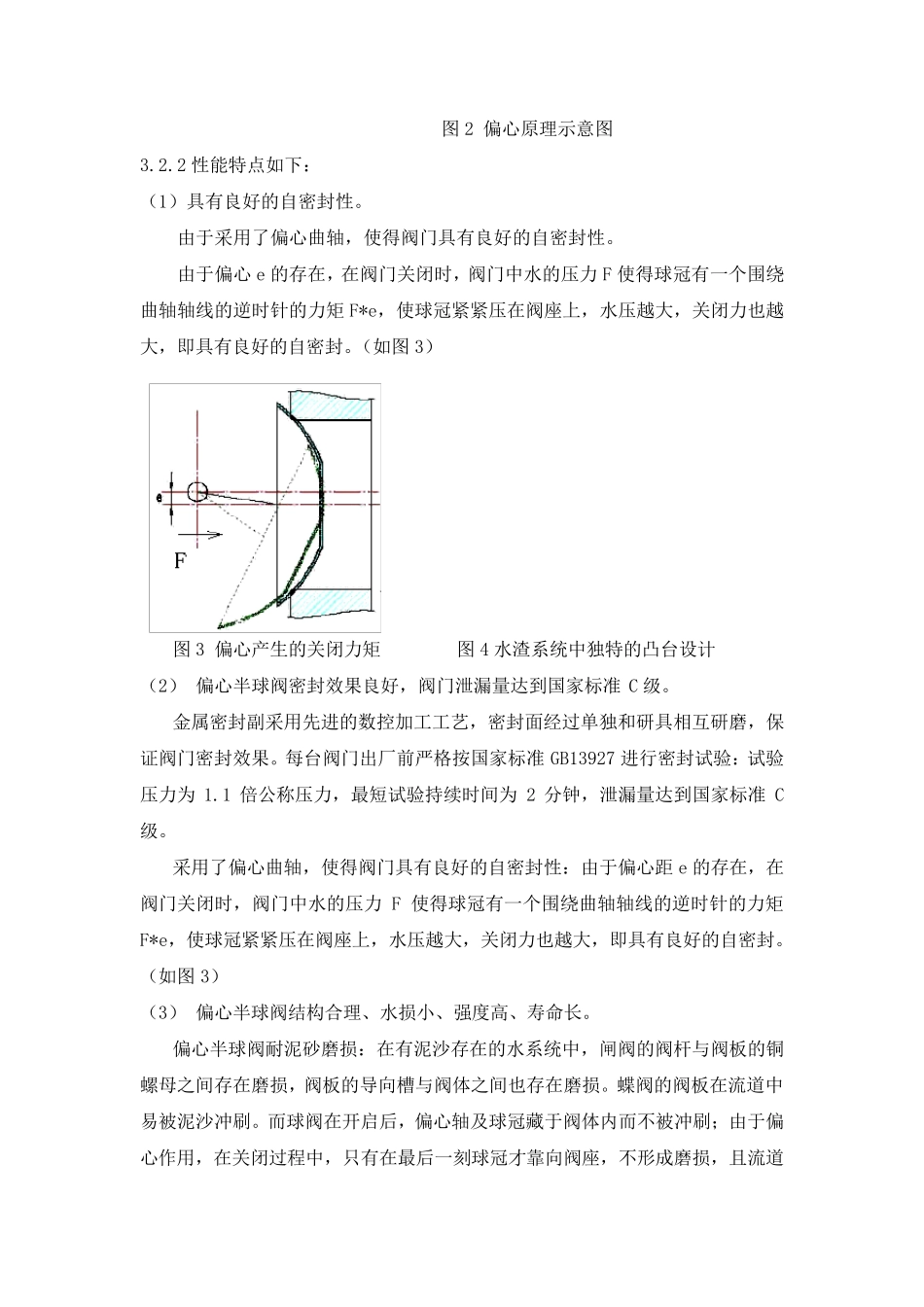

偏 心 半 球 阀 技 术 资 料 一 、 概 述 ： 球 阀 是 近 年 来 在 欧 美 发 展 最 快 的 阀 类 之 一 ， 相 关 工 业 技 术 的 进 步 使 得 各 种 偏心 球 阀 得 以 诞 生 。它 通 过 转 动 偏 心 轴 ，带 动 固 定 在 其 上 的 球 冠 来 达 到 阀 门 的 启 闭 。简 单 、 可 靠 的 结 构 形 式 及 有 效 的 密 封 方 式 ，使 它 比 闸 阀 、 蝶 阀 等 传 统 阀 更 具 优 势 ，它 经 历 了 十 多 年 的 时 间 考 验 ， 并 受 到 更 多 用 户 的 喜 爱 。 二 、 技 术 参 数 ： 1、 使 用 范 围 ： 可 适 用 于 水 、 汽 、 油 品 等 系 统 中 ； 适 用 于 水 坝 底 部 放 空 阀 和 控 制 阀 （ 高 流 速状 态 ）。 适 用 于 泵输送系 统 的 阀 门 ， 如加压系 统 ， 中 央空 调系 统 。 可 配置成安全阀 、 流 量控 制 阀 、 爆管阀 、 减压阀 等 。 适 用 于 自来 水 系 统 ， 煤气系统 、 天然气系 统 等 地下管线（ 高 度小） 。 2、 工 作压力（ MPa）： PN1.0、 PN1.6、 PN2.5、 PN4.0 3、 使 用 温度： ﹣10℃～120℃ 4、 通 径： DN50～2600mm 三、 设备主要技 术 性能 3.1 阀 门 结 构 及 材质： 序号 名称 材质 序号 名称 材质 1 阀 体 球 铁 7 阀 盖 球 铁 2 压圈 球 铁 8 起吊件 碳钢 3 阀 座 不锈钢 9 驱动 装置 电动 或手动 4 球 冠 不锈钢 10 紧固 件 不锈钢或碳钢 5 偏 心 轴 球 铁 11 密 封 件 丁腈橡胶 6 轴 套 不锈钢 12 定 位销 不锈钢 3.2 产品 性能特点： 武汉大禹阀 门 制 造有 限公司生 产的 偏 心 半 球 阀 采用 将不锈钢球 冠 固 定 在 偏心 曲轴 上 的 结 构 （ 如图1）， 通 过 偏 心 曲轴 旋转 90°实现阀 门 的 开启 和 关 闭 。 图1 偏心半球阀结构示意图 3.2.1 其偏心的原理如下： 采用偏心曲轴，使得球冠中心线与阀门流道中心线偏离一个偏心距e（如图2）。在阀门开启时，曲轴转过一个很小的角度，球冠就会离开阀座，球冠和阀座不再接触；反之，在阀门关闭过程中，只有在关闭瞬间，球冠才和阀座接触。这种结构使得球冠和...
