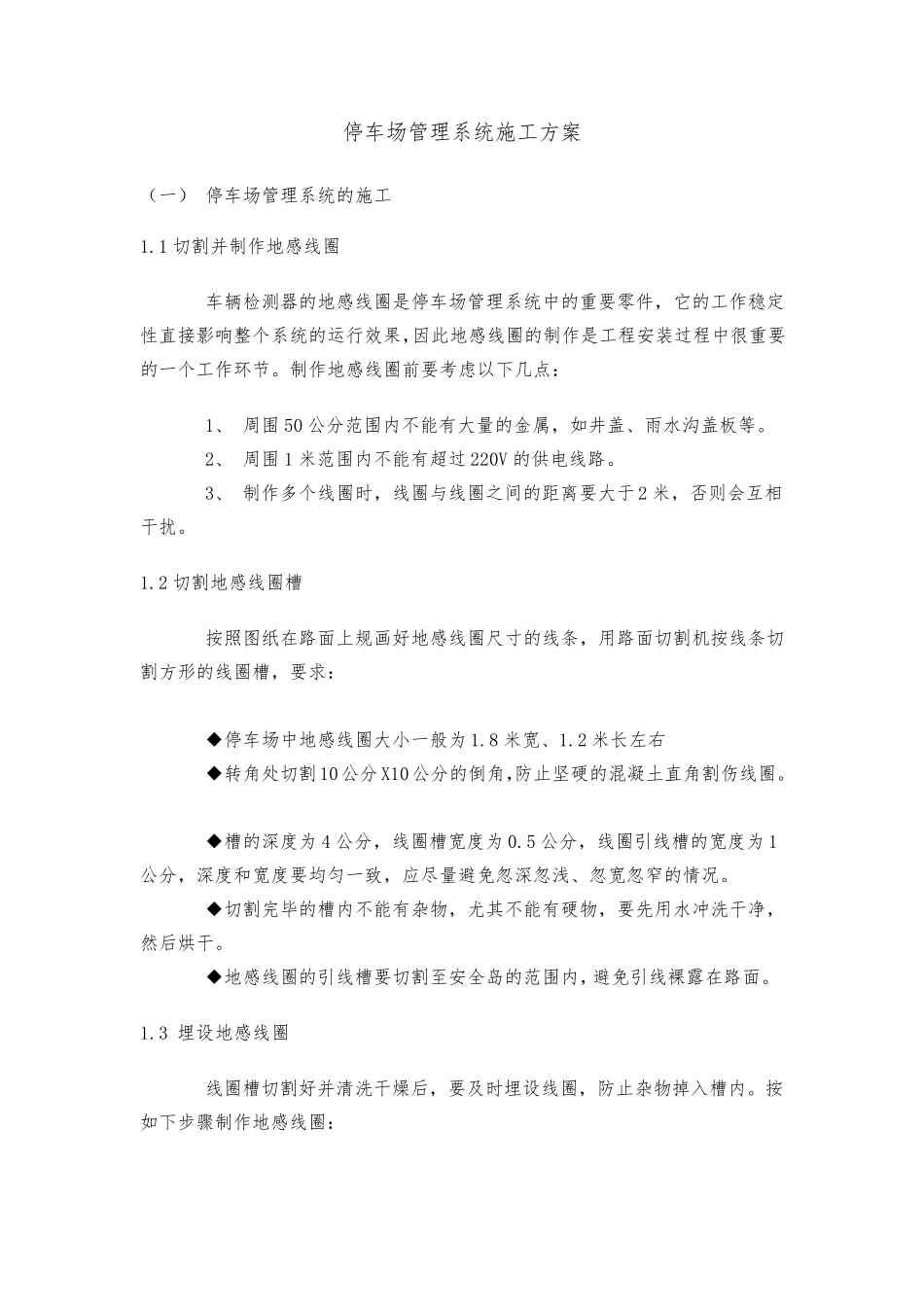

停车场管理系统施工方案 （一） 停车场管理系统的施工 1.1 切割并制作地感线圈 车辆检测器的地感线圈是停车场管理系统中的重要零件，它的工作稳定性直接影响整个系统的运行效果，因此地感线圈的制作是工程安装过程中很重要的一个工作环节。制作地感线圈前要考虑以下几点： 1、 周围50 公分范围内不能有大量的金属，如井盖、雨水沟盖板等。 2、 周围1 米范围内不能有超过220V 的供电线路。 3、 制作多个线圈时，线圈与线圈之间的距离要大于2 米，否则会互相干扰。 1.2 切割地感线圈槽 按照图纸在路面上规画好地感线圈尺寸的线条，用路面切割机按线条切割方形的线圈槽，要求： ◆停车场中地感线圈大小一般为1.8 米宽、1.2 米长左右 ◆转角处切割10公分X10公分的倒角，防止坚硬的混凝土直角割伤线圈。 ◆槽的深度为4 公分，线圈槽宽度为0.5 公分，线圈引线槽的宽度为1公分，深度和宽度要均匀一致，应尽量避免忽深忽浅、忽宽忽窄 的情 况 。 ◆切割完 毕 的槽内不能有杂 物 ，尤 其 不能有硬物 ，要先 用水冲 洗 干净 ，然 后 烘 干。 ◆地感线圈的引线槽要切割至 安全 岛 的范围内，避免引线裸 露 在路面。 1.3 埋 设 地感线圈 线圈槽切割好并清 洗 干燥 后 ，要及 时埋 设 线圈，防止杂 物 掉 入 槽内。按如下步 骤 制作地感线圈： 1. 最好在清洁的线圈及引线槽底部铺一层0.5 公分厚的细沙，防止天长日久槽底坚硬的棱角割伤电线。 2. 选择合适的线圈线，要求：线径大于0.5mm2 的单根软铜线，外皮耐磨、耐高温，防水，如选择消防电线。 3. 在线圈槽中按顺时针方向放入 4~6 匝（圈）电线，线圈面积越大，匝（圈）数越少。放入槽中的电线应松弛，不能有应力，而且要一匝一匝地压紧至槽底。 4. 线圈的引出线按顺时针方向双绞放入引线槽中，在安全岛端出线时留1.5 米长的线头。 5. 线圈及引线在槽中压实后，最好上铺一层0.5 公分厚的细沙，可防止线圈外皮被高温熔化。 6. 用熔化的硬质沥青或环氧树脂浇注已放入电线的线圈及引线槽。冷却凝固后槽中的浇注面会下陷，继续浇注，这样反复几次，直至冷却凝固后槽的浇注表面与路面平齐。 7. 测试线圈的导通电阻及绝缘电阻，验证线圈是否可用。 1.4 布管 要暗埋在混凝土安全岛中的穿线管使用 PVC 电线管，不仅不会锈 蚀 ，而且壁 滑 方便 穿线。其 它 的穿线管根据 消防规 范 应采 用金 属 穿线管。...
