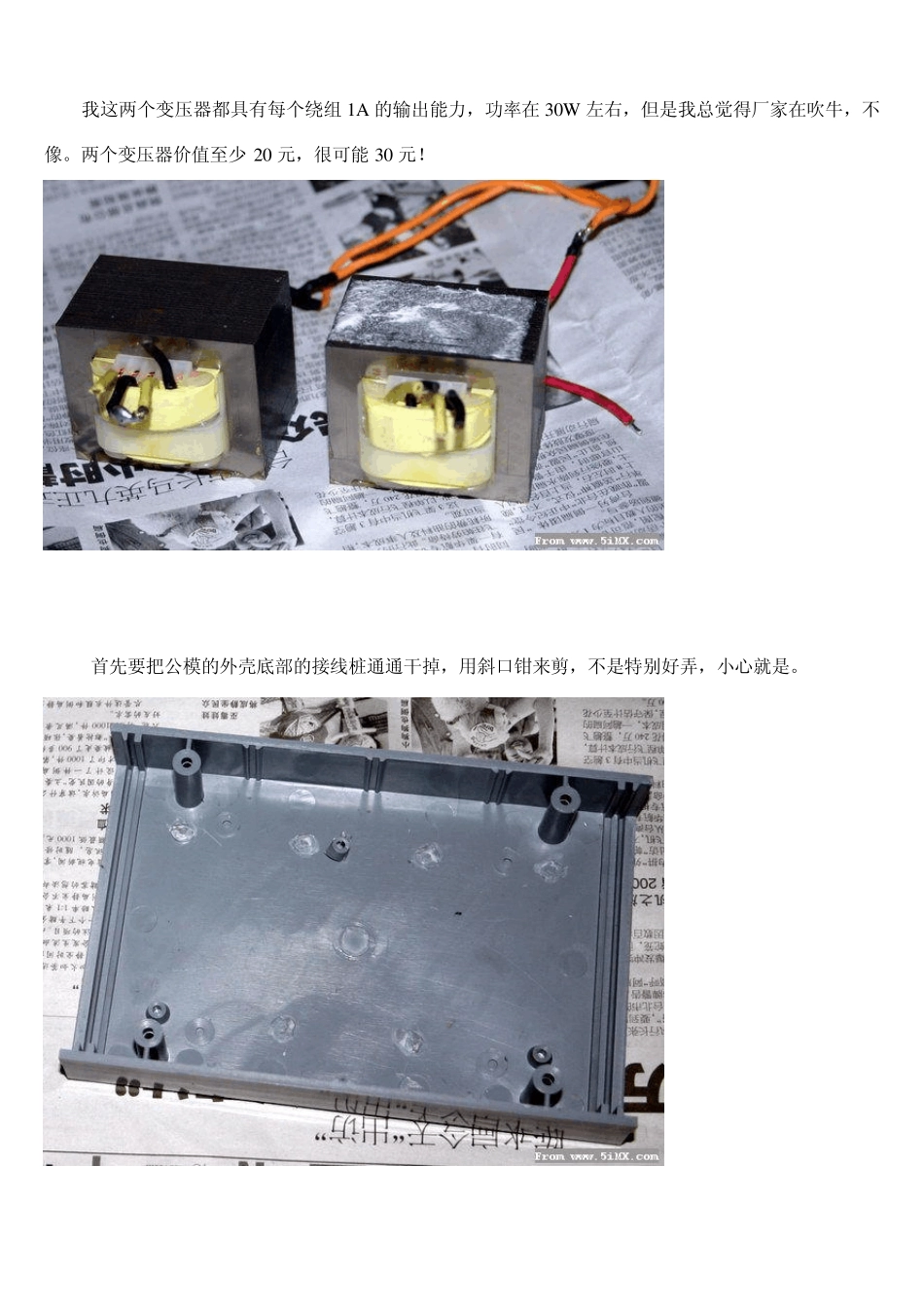

元件级锂电平衡充 DIY 详细过程 自己动手做了好几个平衡充后,也想过卖几个挣钱,后来经过仔细核算,这类不切实际的念头都被打消了,几个月前自己最终设计(改良)出一个性能很不错的锂电平衡充,并 DIY 了一个 6S 的平衡充,用了一段时间,效果非常不错。应温州 XXX 天使网友的恳求,也为他 DIY 一个,今天终于抽空把东西搞定了,顺便把过程拍下来了。 如果你们看着觉得很带劲,那么我只有一句话:“又累又贵” ,同时,如果自己的条件不成熟,我还是建议大家不要自己 DIY 充电器了,理由很充足:一来花费的钱并不少,二来性能不会太好,第三点最重要— — 只要因此损坏了 1 组电池,你认为这个充电器替你省钱了吗? 充电器的性能特点: 1、这个平衡充为每个锂电单元设计了一个LED,当电池严重不足时,LED 熄灭;当电池充到 30%时,LED 红色;当电池充到 80%时,LED 橙色;当电池彻底充饱时,LED 绿色。 2、LED 绿色后取下电池,保证 1 个 mV 也不掉,我都是调在 4.18V。当然,说“1 个 mV 也不掉” 是夸张的,因为 3 位半的万用表根本检测不到 mV,实际情况应该是不超过 5mV。 3、充饱后电路基本不发热,所以你可以放心的隔夜充 对于元器件的准备,我这里不介绍了,按照5IMX的图片服务器速度,今天还贴不到那一步。首先准备好CPU风扇一个、电源线一根、公模外壳一个,如果你有更漂亮的外壳当然更好了。这里费用共计20元。 还忘记了,最好安装一个开关,1.5 元,因为我不喜欢老是去拔插插头,很容易搞坏劣质接线板。 如果你想用开关电源做,并且你真的有这个水平,那么估计你的收入也绝对不至于买不起一个好的充电器了。这里用的是线性变压器,很多人会考虑没有 3 个次级绕组的,其实解决办法很简单,用 2 个双绕组的就行了,推荐方案有两个:1、买 2 个双 6V 或者双 7.5V 的变压器,初级并联使用 2、买 2 个双 15V 的变压器,初级串联使用。我手头刚好有后者,于是就按方案 2 干了。 充电电流推荐为 500mA 或者 700mA,太大电流对散热是个很严峻的考验,除非你“裸奔”:) 我这两个变压器都具有每个绕组1A 的输出能力,功率在30W 左右,但是我总觉得厂家在吹牛,不像。两个变压器价值至少 20 元,很可能30 元! 首先要把公模的外壳底部的接线桩通通干掉,用斜口钳来剪,不是特别好弄,小心就是。 然后把一片侧板进行加工,以固定电源线、开关,并开一堆散热孔。这三...
