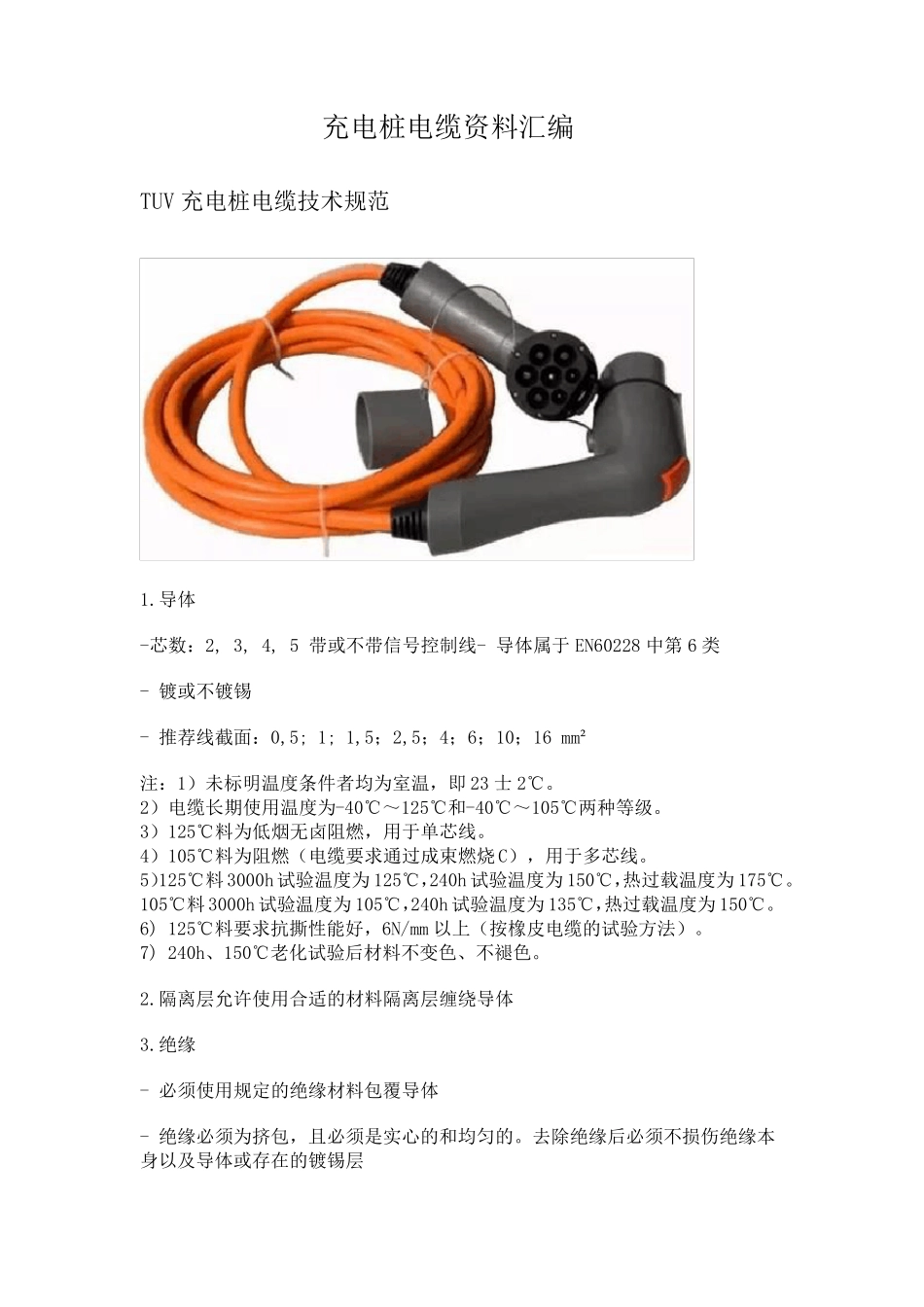

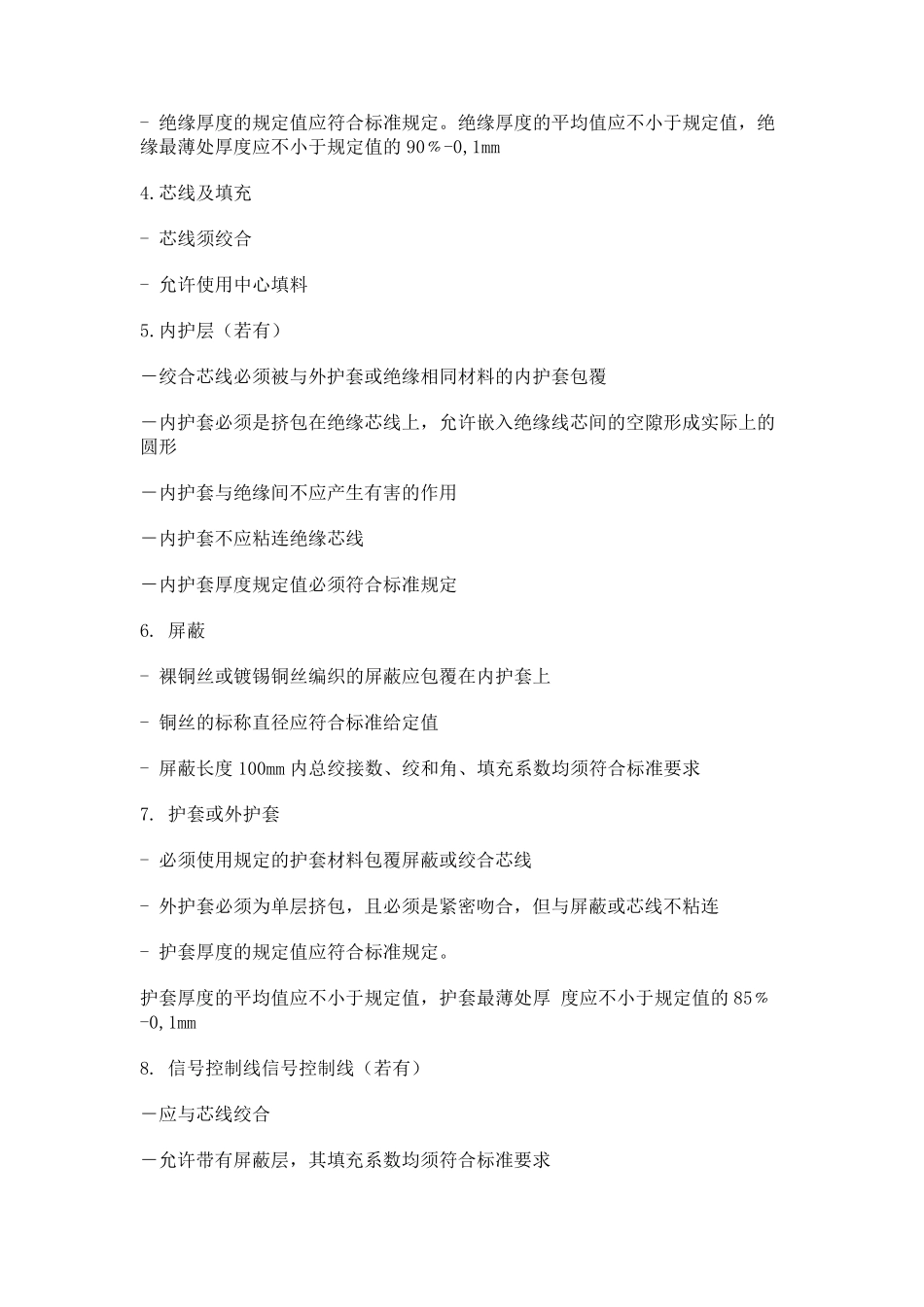

充电桩电缆资料汇编 TUV 充电桩电缆技术规范 1.导体 -芯数：2, 3, 4, 5 带或不带信号控制线- 导体属于EN60228 中第6 类 - 镀或不镀锡 - 推荐线截面：0,5; 1; 1,5；2,5；4；6；10；16 mm² 注：1）未标明温度条件者均为室温，即23 士2℃。 2）电缆长期使用温度为-40℃～125℃和-40℃～105℃两种等级。 3）125℃料为低烟无卤阻燃，用于单芯线。 4）105℃料为阻燃（电缆要求通过成束燃烧 C），用于多芯线。 5）125℃料3000h 试验温度为125℃，240h 试验温度为150℃，热过载温度为175℃。 105℃料3000h 试验温度为105℃，240h 试验温度为135℃，热过载温度为150℃。 6) 125℃料要求抗撕性能好，6N/mm 以上（按橡皮电缆的试验方法）。 7) 240h、150℃老化试验后材料不变色、不褪色。 2.隔离层允许使用合适的材料隔离层缠绕导体 3.绝缘 - 必须使用规定的绝缘材料包覆导体 - 绝缘必须为挤包，且必须是实心的和均匀的。去除绝缘后必须不损伤绝缘本身以及导体或存在的镀锡层 - 绝缘厚度的规定值应符合标准规定。绝缘厚度的平均值应不小于规定值，绝缘最薄处厚度应不小于规定值的90﹪-0,1mm 4.芯线及填充 - 芯线须绞合 - 允许使用中心填料 5.内护层（若有） －绞合芯线必须被与外护套或绝缘相同材料的内护套包覆 －内护套必须是挤包在绝缘芯线上，允许嵌入绝缘线芯间的空隙形成实际上的圆形 －内护套与绝缘间不应产生有害的作用 －内护套不应粘连绝缘芯线 －内护套厚度规定值必须符合标准规定 6. 屏蔽 - 裸铜丝或镀锡铜丝编织的屏蔽应包覆在内护套上 - 铜丝的标称直径应符合标准给定值 - 屏蔽长度100mm 内总绞接数、绞和角、填充系数均须符合标准要求 7. 护套或外护套 - 必须使用规定的护套材料包覆屏蔽或绞合芯线 - 外护套必须为单层挤包，且必须是紧密吻合，但与屏蔽或芯线不粘连 - 护套厚度的规定值应符合标准规定。 护套厚度的平均值应不小于规定值，护套最薄处厚 度应不小于规定值的85﹪-0,1mm 8. 信号控制线信号控制线（若有） －应与芯线绞合 －允许带有屏蔽层，其填充系数均须符合标准要求 －厚度规定值必须符合标准规定 9. 铭牌标识 - 商标（厂名） - 型号 - 额定线截面标识应印刷或压印在护套上。 9. 铭牌标识 印刷的标识必须持久且可读。 2 PfG 1908 EV07BQC4Q-H 3G6mm²…（厂名或商标厂名或商标） 电 动 汽 车 传导充电 系统用电 缆技术...
