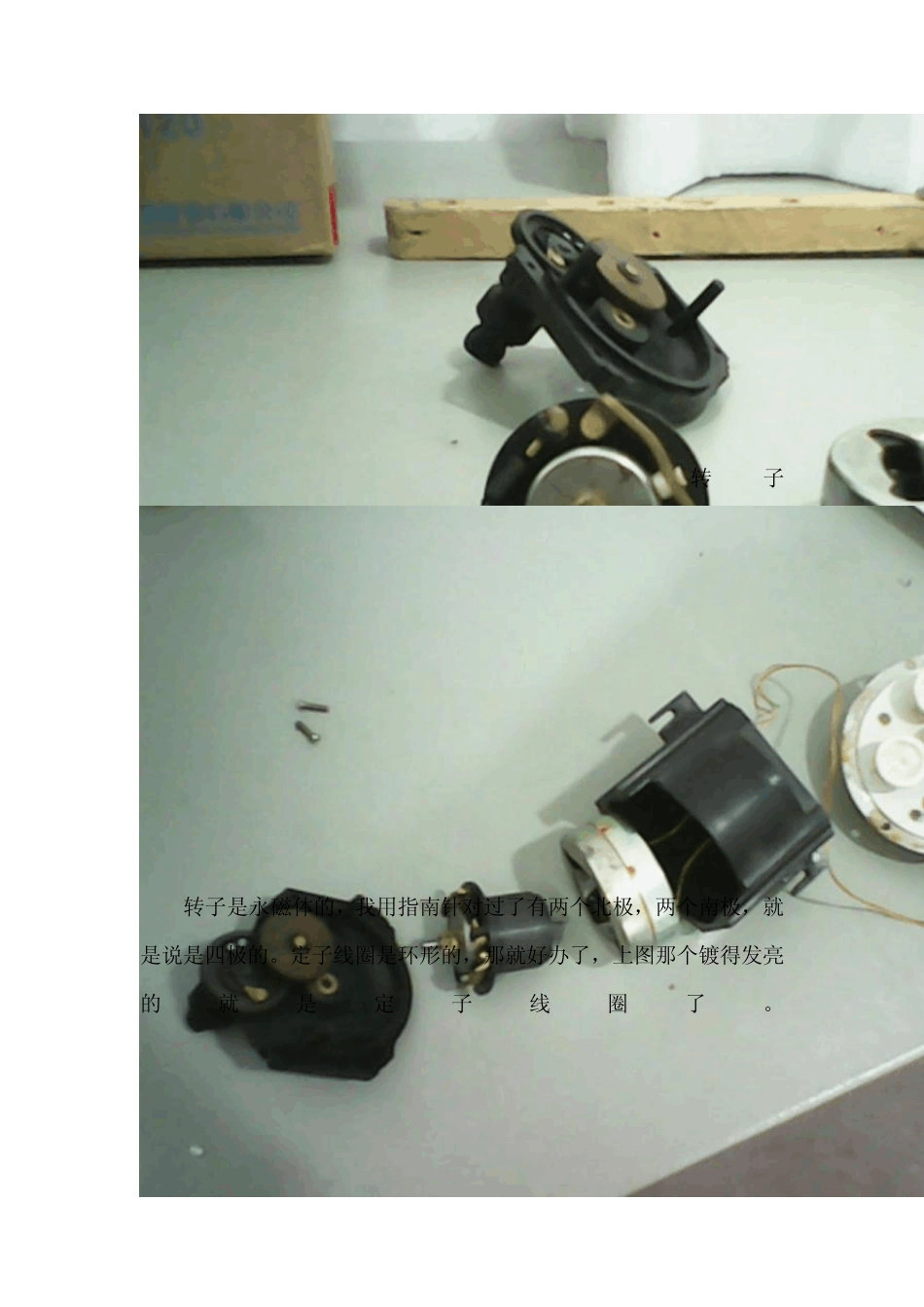

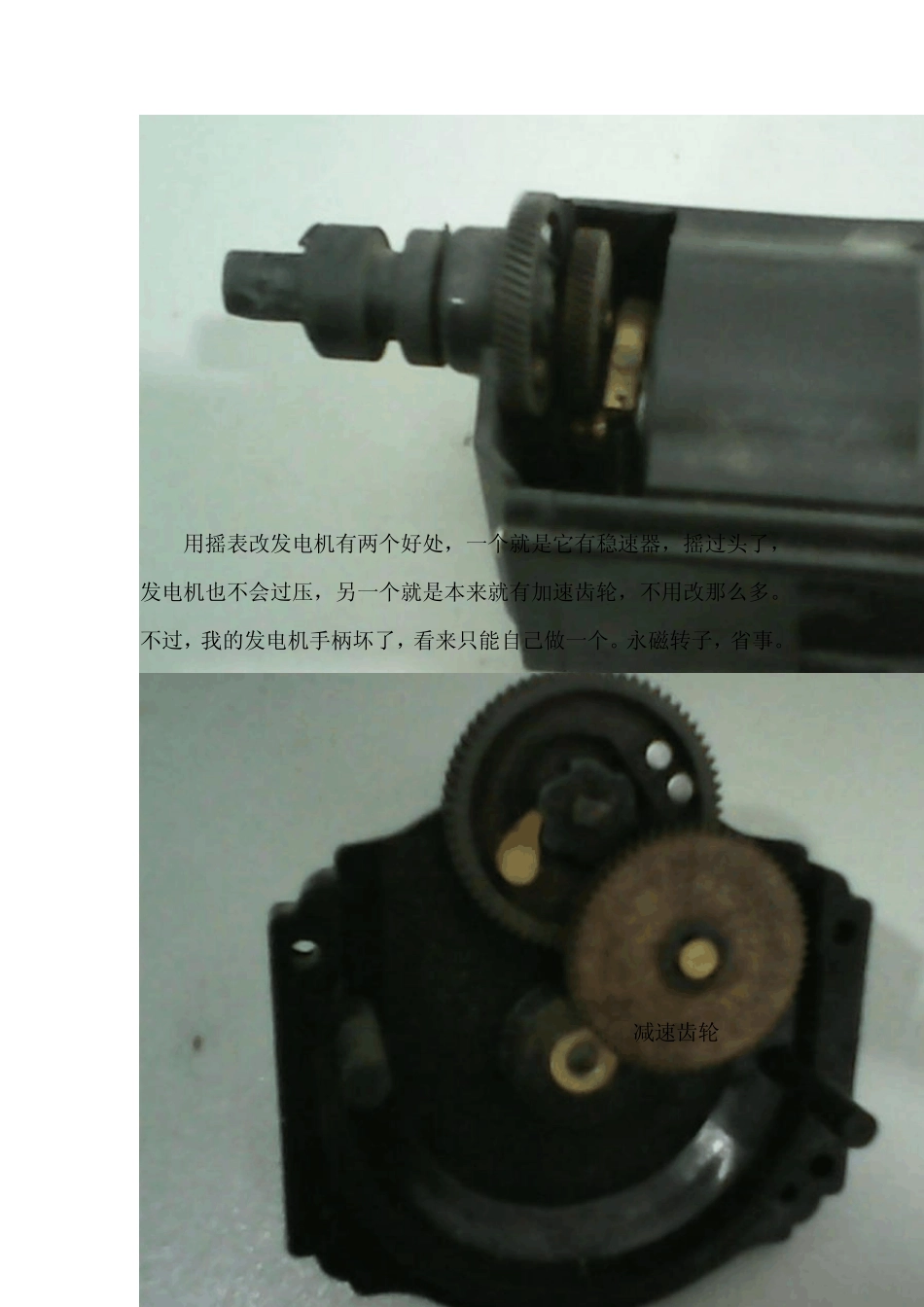

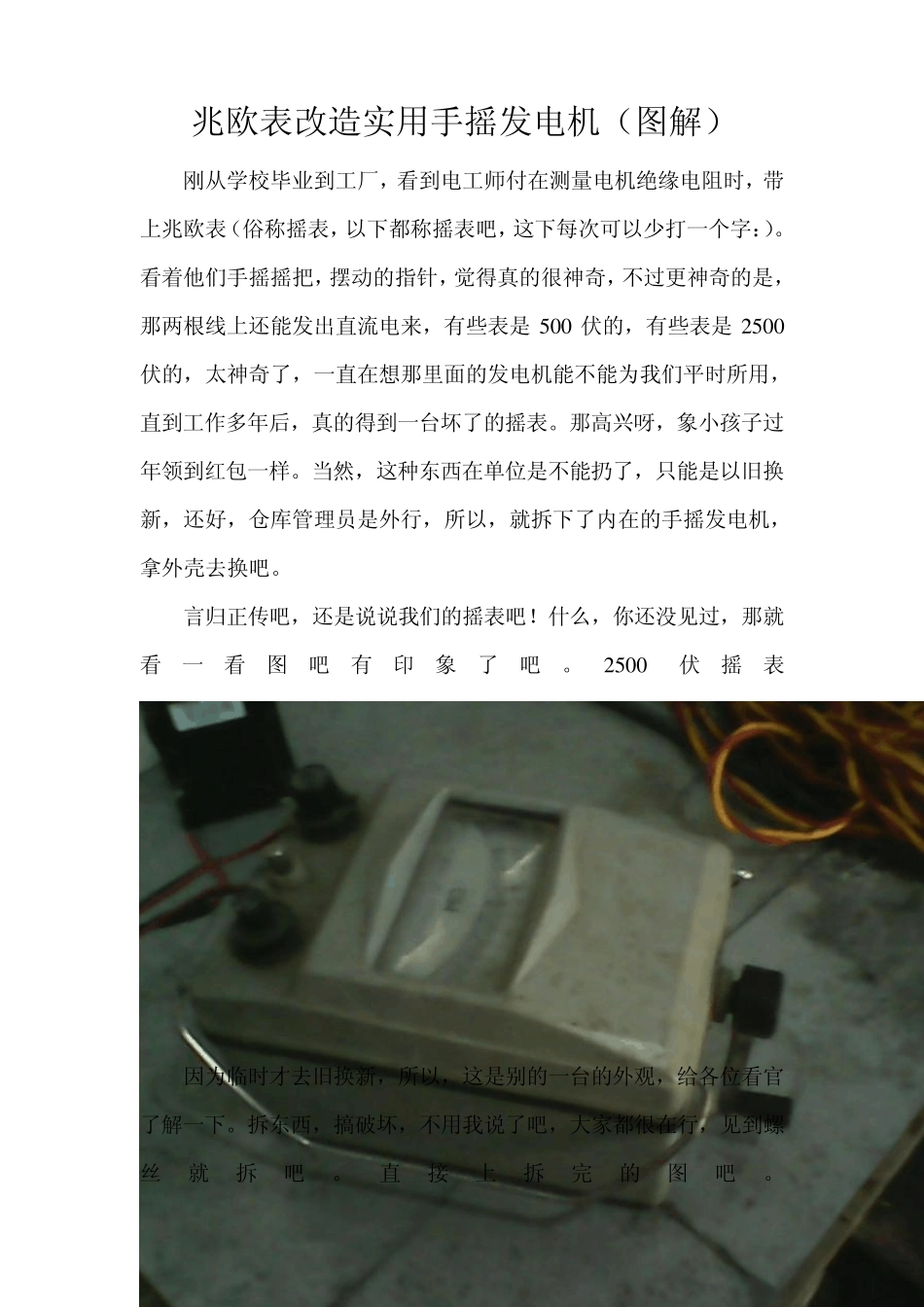

兆欧表改造实用手摇发电机(图解) 刚从学校毕业到工厂,看到电工师付在测量电机绝缘电阻时,带上兆欧表(俗称摇表,以下都称摇表吧,这下每次可以少打一个字:)。看着他们手摇摇把,摆动的指针,觉得真的很神奇,不过更神奇的是,那两根线上还能发出直流电来,有些表是 5 0 0 伏的,有些表是 2 5 0 0伏的,太神奇了,一直在想那里面的发电机能不能为我们平时所用,直到工作多年后,真的得到一台坏了的摇表。那高兴呀,象小孩子过年领到红包一样。当然,这种东西在单位是不能扔了,只能是以旧换新,还好,仓库管理员是外行,所以,就拆下了内在的手摇发电机,拿外壳去换吧。 言归正传吧,还是说说我们的摇表吧!什么,你还没见过,那就看一看图吧有印象了吧。2 5 0 0伏摇表 因为临时才去旧换新,所以,这是别的一台的外观,给各位看官了解一下。拆东西,搞破坏,不用我说了吧,大家都很在行,见到螺丝就拆吧。直接上拆完的图吧。 用摇表改发电机有两个好处,一个就是它有稳速器,摇过头了,发电机也不会过压,另一个就是本来就有加速齿轮,不用改那么多。不过,我的发电机手柄坏了,看来只能自己做一个。永磁转子,省事。 减速齿轮 转子 转子是永磁体的,我用指南针对过了有两个北极,两个南极,就是说是四极的。定子线圈是环形的,那就好办了,上图那个镀得发亮的就是定子线圈了。 做太快了,没来得及拍照了,想象一下,要不自己动手下就知道了。 拆开定子线圈,可以看到线圈的龙骨了,拆掉原来的漆包线,用手工绕上漆包线,至于是多粗的,我没有量,因为我用 JZ 7-44 中间继电器的线圈漆包线,线圈电压是 36 伏的,大约直径是 0.22 的吧。至于几匝,那可不好说,因为我是为了给一个 L ED 灯供电,那种灯有 5个灯珠,一个额定电压 3.2 伏,一起串联最少要16 伏。很土的办法,我将一整个继电器的线圈的漆包线都绕上去,再组装,实测交流电压18.2 伏,结果太高了,就拆掉几匝。得到一个 17.6 伏的电压,因为得到的是交流电,所以要用桥堆整流,有一个 0.9 的系数。如果想给手机充电,或是别的小电流灯,就做实验的办法来得到数据,测量发出的来的电压。 因为发电机发出的电压是交变电压,要给LED 灯用,只能整成直流电用,原来的坏了,本着DIY 精神,不花多余的钱,我还是找到一个电子日光灯的镇流器的输入部分,那个的四个二极管和电容组成整流线路,很方便的。 组装好,接好线,用木头做一个手把,轻...
