先张法台座设计

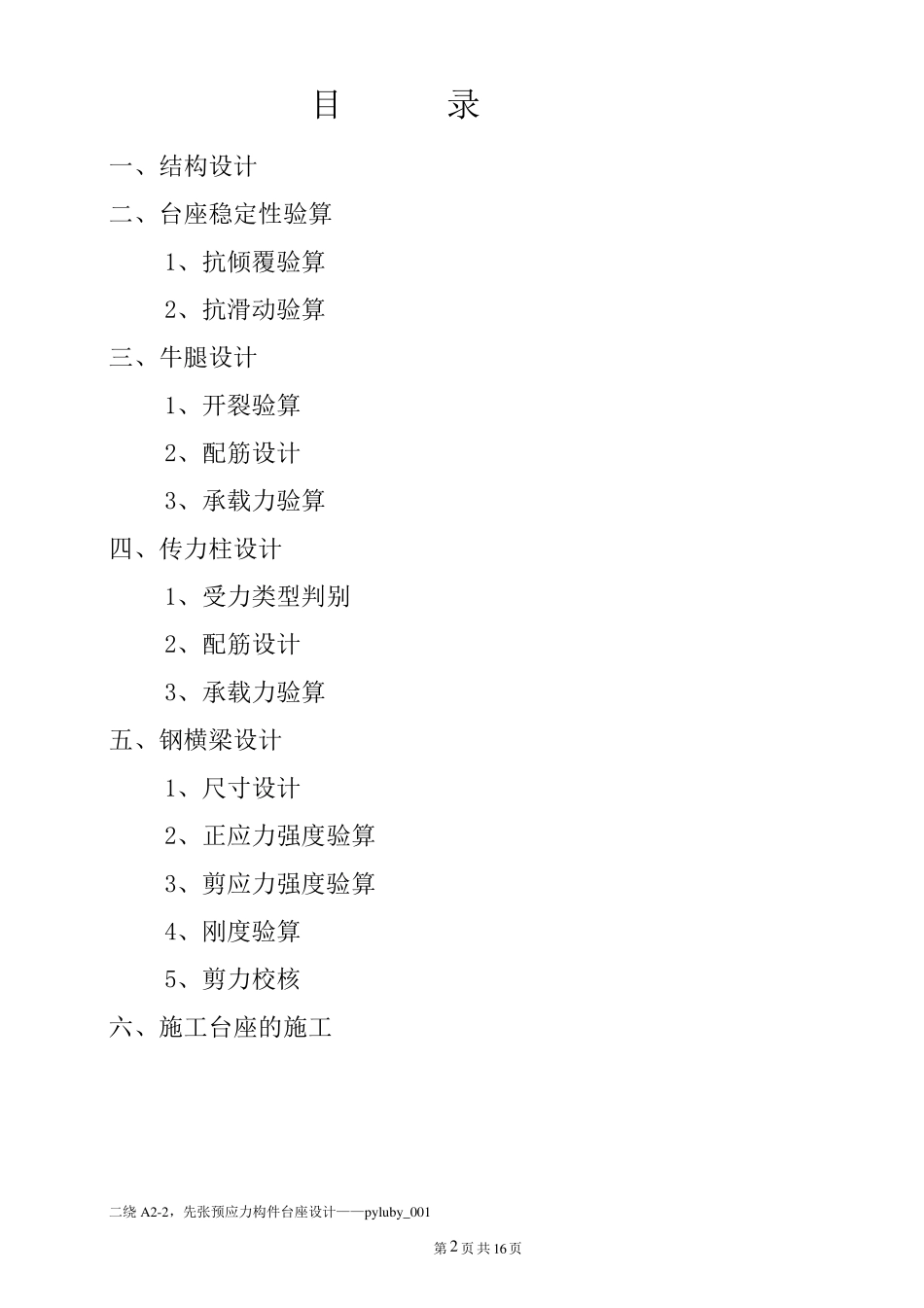

二绕A2-2，先张预应力构件台座设计——p y lu by _001 第 1 页 共 16 页 第二绕城高速A 2标段 先张预制梁 台 座 设 计 编制： 审核： 审批： 二绕A2-2，先张预应力构件台座设计——p y lu by _001 第 2 页 共 16 页 目 录 一、结构设计 二、台座稳定性验算 1、抗倾覆验算 2、抗滑动验算 三、牛腿设计 1、开裂验算 2、配筋设计 3、承载力验算 四、传力柱设计 1、受力类型判别 2、配筋设计 3、承载力验算 五、钢横梁设计 1、尺寸设计 2、正应力强度验算 3、剪应力强度验算 4、刚度验算 5、剪力校核 六、施工台座的施工 二绕A2-2，先张预应力构件台座设计——p y lu by _001 第 3 页 共 16 页 本合同段先张梁预应力筋采用φj15.24 高强低松弛钢绞线，R y=1860Mpa，设计张拉应力为 0.75 R y（1395Mpa）。φj15.2 钢绞线公称面积 S=140mm2 , 本工程先张梁设计单根钢绞线张拉力为 N=195.3KN，台座按照单片梁 17 根钢绞线的应力荷载设计，梁体单片最大张拉力为：Nj=195.3×17＝3320KN，按 3500KN荷载进行台座设计。 一、结构设计： 牛腿采用C40、传力柱采用 C30 钢筋混凝土结构，断面尺寸 50cm×60cm，为防止传力柱失稳，传力柱每隔 8 米设一道联系地梁，中间共设 10 道地梁，地梁断面尺寸为 20cm×50cm，台座底板采取在碾压密实（密实度达到95%）的地基土上面整体浇筑15cm 厚C30 砼，再在其上浇筑一层10cm 厚C30 台面砼。用槽钢架控制台面宽度及平整度。台面上铺10mm 厚钢板。 台座长度设计：L=l.n+(n-1)×0.5+2·K=20×4＋（4-1）×0.5＋2×8=97.5 m【L—台座长度(m)，l—构件长度(m)；n—一条生产线内生产的预制梁数（片）；1—两构件相邻端头间的距离(m)；K—台座横梁到第一根构件端头的距离。 计算简图cmG1NG2Nu 二绕A2-2，先张预应力构件台座设计——p y lu by _001 第 4 页 共 16 页 二、张拉台座稳定性验算（包括倾覆稳定性和滑动稳定性验算） 1、计算公式 （1）、倾覆稳定性按下式验算： K0= M1/M = M1/Ne ≥1.50 （2）、滑动稳定性按下式验算： Kc= N1/N ≥1.30 式中： K0—抗倾覆安全系数； KC—抗滑动安全系数； M1—抗倾覆力矩，由台座自重和土压力等产生； M—倾覆力矩，由预应力筋的张拉力产生； N—预应力筋的张拉力； e — 张拉力合力作用点到传力墩倾覆转动点 O 的力臂； N1—抗滑动的力，由台面...
