先张法空心板梁张拉参数计算书(全部油表)_第1页
1/9

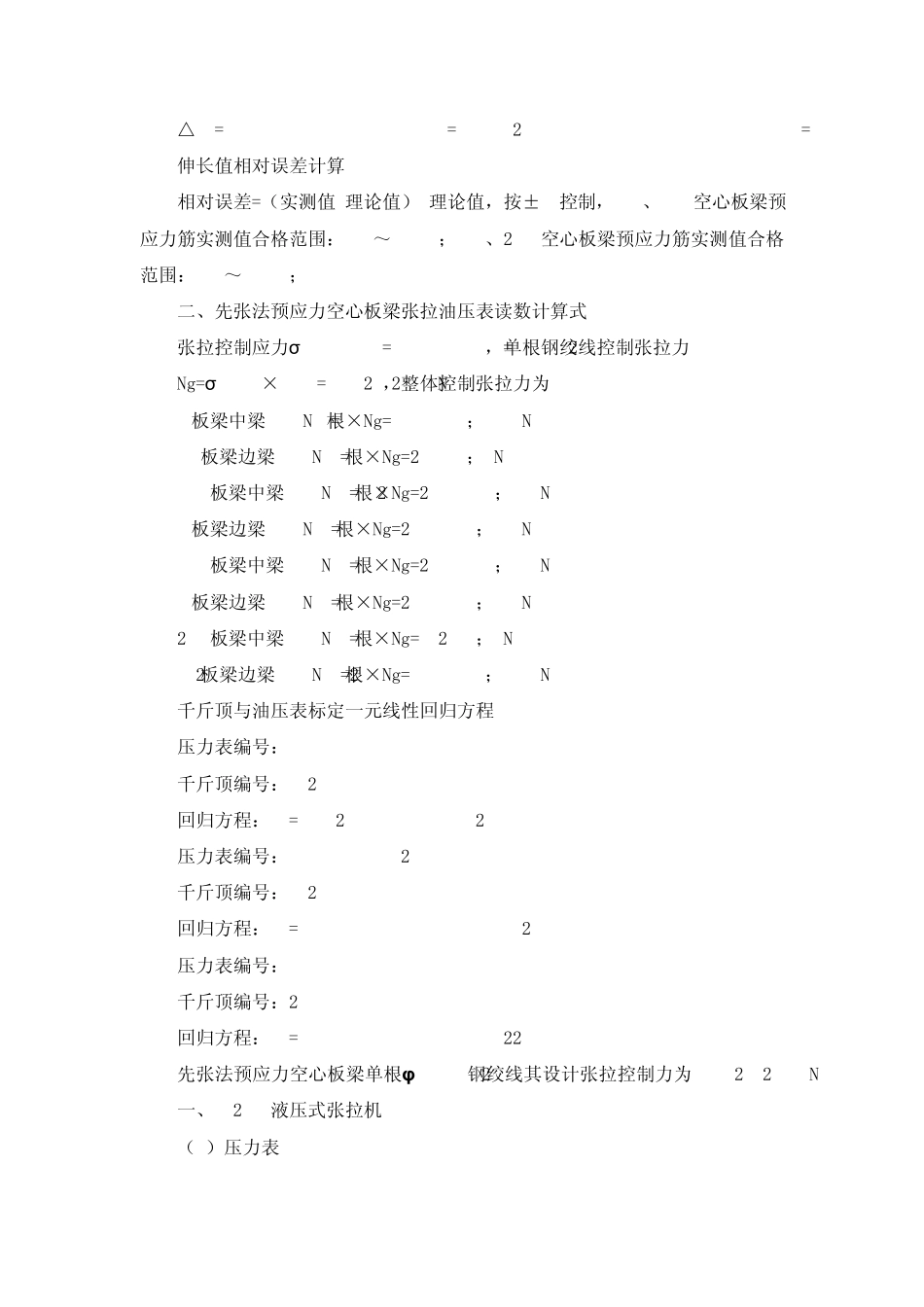

先张法空心板梁张拉参数计算书(全部油表)_第2页
2/9
先张法空心板梁张拉参数计算书(全部油表)_第3页
3/9
济乐高速公路 5 标 先张法空心板梁张拉参数计算 根据空心板梁钢绞线理论伸长值及最大张拉力应以《桥规》为计算依据,原则上不采用超张拉。当张拉到 100%控制力时,持荷 5分钟,在控制力稳定后进行锚固,若出现压力表回走情况,将重新张拉到控制应力,直到稳定为止。现将张拉控制程序说明如下: 一、张拉理论伸长量计算 根据 2011年《桥规》要求,先张法采用一端张拉,另一端固定,其中预应力钢筋张拉控制应力为 0.70 fpk =1302Mpa,即可达到纲绞线强度的 70%;根据出厂材质报告可知弹性模量 Ep=195Gpa;先张法张拉程序:0 σ 。(拟采用σ 。=0.25σ con 0.5σ con 1.0σ con)σ con (持荷 5分钟锚固),张拉采用双控,以张拉力为主,伸长量容许误差小于±6%。 理论伸长量计算公式: △L= P*L/ Ap*Ep 式中:P——设计张拉力(N) L——张拉钢绞线长度(cm) Ap——钢绞线截面面积(mm2) Ep——钢绞线弹性模量(N/mm2) 对于本预制梁场: P=1860*70%*Ap=1302Ap (1)10M、13M空心板梁:钢绞线下料长度 L=103(台座)- 0.65(张拉端) – 2(锚固端) =100.35m Ap=140mm2 Ep=195Gpa △L= P*L/Ap*Ep=1302Ap*100.35/Ap*195=670mm (2)16M、20M空心板梁:钢绞线下料长度 L=89(台座) – 1.6(张拉端) - 1(锚固端) =86.4m Ap=140mm2 Ep=195Gpa △L= P*L/ Ap*Ep =1302Ap*86.4/ Ap*195=577 mm 伸长值相对误差计算 相对误差=(实测值-理论值)/理论值,按±6%控制,10M、13M空心板梁预应力筋实测值合格范围:630~710mm;16M、20M空心板梁预应力筋实测值合格范围:543~611mm; 二、先张法预应力空心板梁张拉油压表读数计算式 张拉控制应力σ con =0.7fpk=1302MPa,单根钢绞线控制张拉力 Ng=σ con ×Ap=182.28KN,整体控制张拉力为: 10m板梁中梁: Ny=9根×Ng=1640.5KN; 10m板梁边梁: Ny=11根×Ng=2005KN; 13m板梁中梁: Ny=12根×Ng=2187.3KN; 13m板梁边梁: Ny=13根×Ng=2369.6KN; 16m板梁中梁: Ny=14根×Ng=2551.9KN; 16m板梁边梁: Ny=16根×Ng=2916.5KN; 20m板梁中梁: Ny=18根×Ng=3281KN; 20m板梁边梁: Ny=20根×Ng=3645.6KN; 千斤顶与油压表标定一元线性回归方程 压力表编号:1911910 千斤顶编号:12170# 回归方程:P=0.2311F+1.26 压力表编号:1911992 千斤顶编号:12161# 回归方程:P=0.01740F-0.32 压力表编号:1911907 千斤顶编号:2# 回...
