先简支后连续后张法预应力砼小箱梁施工工法

先简支后连续后张法预应力砼小箱梁施工工法_第1页
1/12
先简支后连续后张法预应力砼小箱梁施工工法_第2页
2/12
先简支后连续后张法预应力砼小箱梁施工工法_第3页
3/12

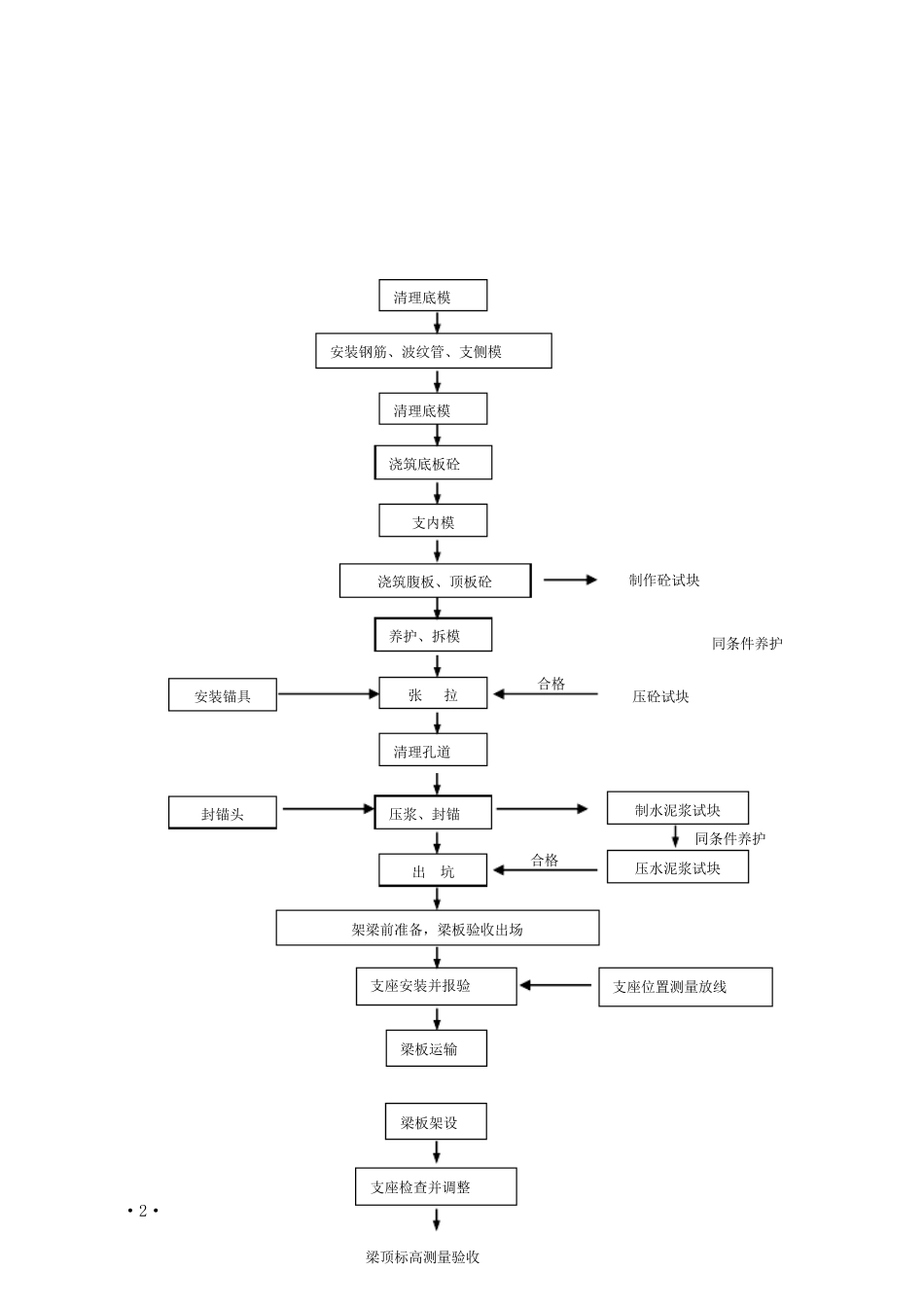

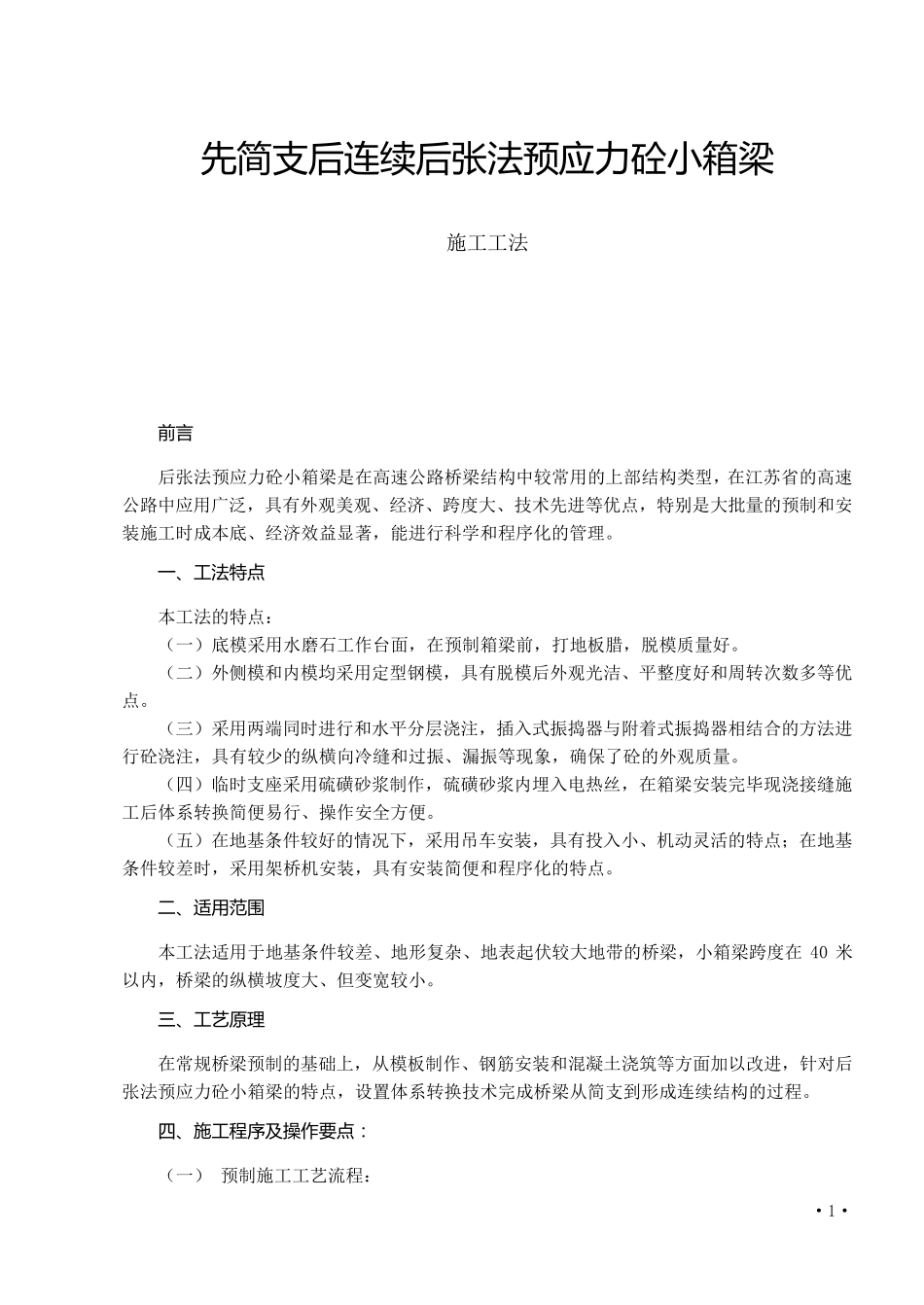

·1· 先 简 支 后 连 续 后 张 法 预 应 力 砼 小 箱 梁 施工工法 前 言 后张法预应力砼小箱梁是在高速公路桥梁结构中较常用的上部结构类型,在江苏省的高速公路中应用广泛,具有外观美观、经济、跨度大、技术先进等优点,特别是大批量的预制和安装施工时成本底、经济效益显著,能进行科学和程序化的管理。 一 、工法 特点 本工法的特点: (一)底模采用水磨石工作台面,在预制箱梁前,打地板腊,脱模质量好。 (二)外侧模和内模均采用定型钢模,具有脱模后外观光洁、平整度好和周转次数多等优点。 (三)采用两端同时进行和水平分层浇注,插入式振捣器与附着式振捣器相结合的方法进行砼浇注,具有较少的纵横向冷缝和过振、漏振等现象,确保了砼的外观质量。 (四)临时支座采用硫磺砂浆制作,硫磺砂浆内埋入电热丝 ,在箱梁安装完 毕 现浇接 缝施工后体 系 转换 简 便 易 行、操 作安全 方便 。 (五 )在地基 条 件 较好的情 况 下 ,采用吊 车 安装,具有投 入小、机 动 灵 活 的特点; 在地基条 件 较差 时,采用架 桥机 安装,具有安装简 便 和程序化的特点。 二、适用范围 本工法适 用于 地基 条 件 较差 、地形 复 杂 、地表 起 伏 较大地带 的桥梁,小箱梁跨度在 40 米以 内,桥梁的纵横坡 度大、但 变 宽 较小。 三、工艺原理 在常规 桥梁预制的基 础 上,从 模板制作、钢筋 安装和混 凝 土 浇筑 等方面加 以 改 进,针 对 后张法预应力砼小箱梁的特点,设 置 体 系 转换 技术完 成桥梁从 简 支到 形 成连 续 结构的过程。 四、施工程序及操作要点: (一) 预制施工工艺 流 程: ·2· 清理底模 安装钢筋、波纹管、支侧模 清理底模 浇筑底板砼 支内模 浇筑腹板、顶板砼 制作砼试块 养护、拆模 张 拉 压砼试块 安装锚具 清理孔道 压浆、封锚 出 坑 架梁前准备,梁板验收出场 支座安装并报验 支座位置测量放线 梁板运输 梁板架设 支座检查并调整 梁顶标高测量验收 封锚头 制水泥浆试块 压水泥浆试块 合格 合格 同条件养护 同条件养护 ·3· (二)模板设计 1.底座 底座采用 15cm 厚 C20#砼,上铺 3cm 厚水磨石工作台面,注意一定要平整,在预制箱梁前,打地板腊,保证脱模质量,即底板光洁度。该 20m 底模按设计要求设向下 1cm 的反拱。 2.侧模 侧模采用定...
