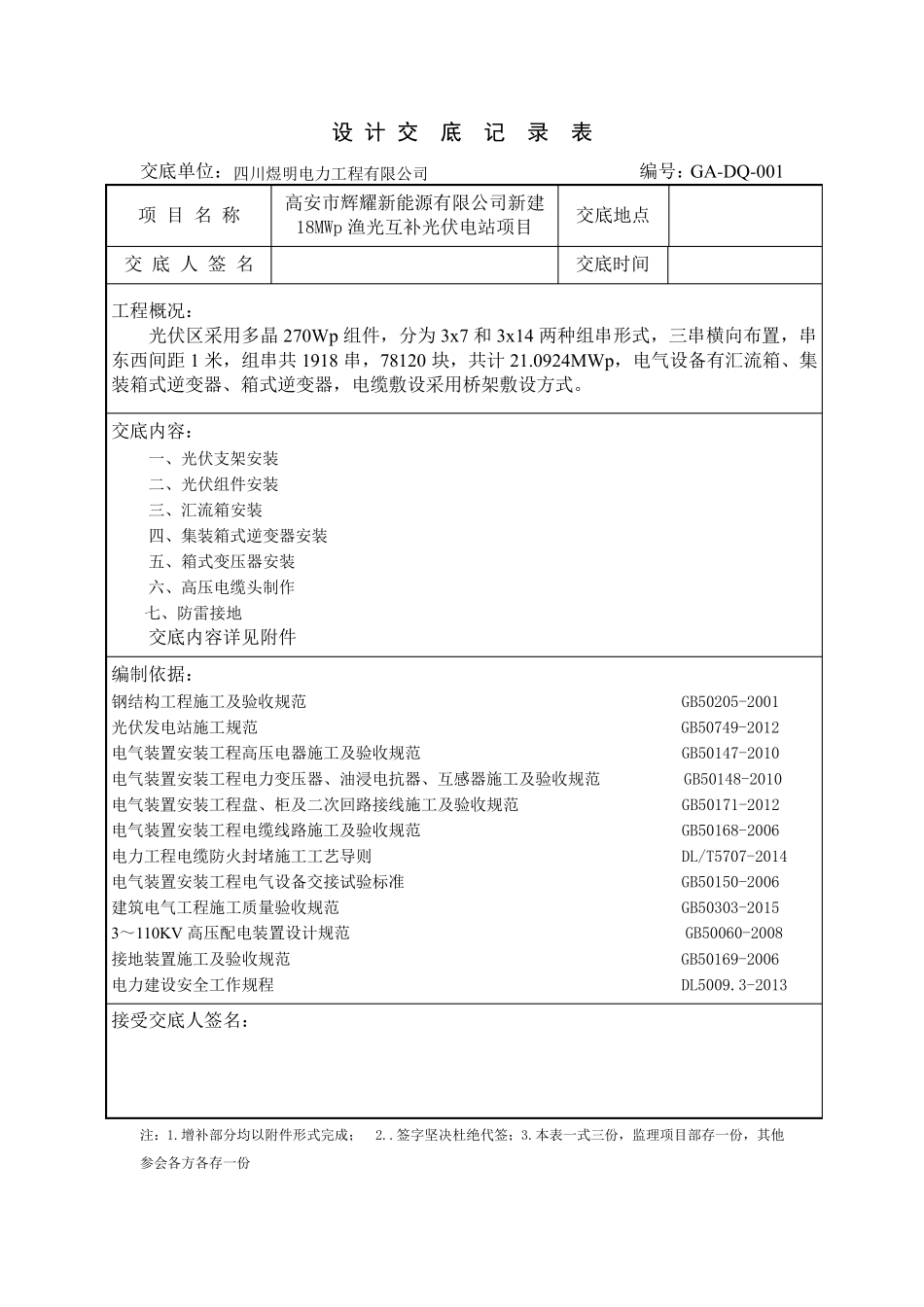

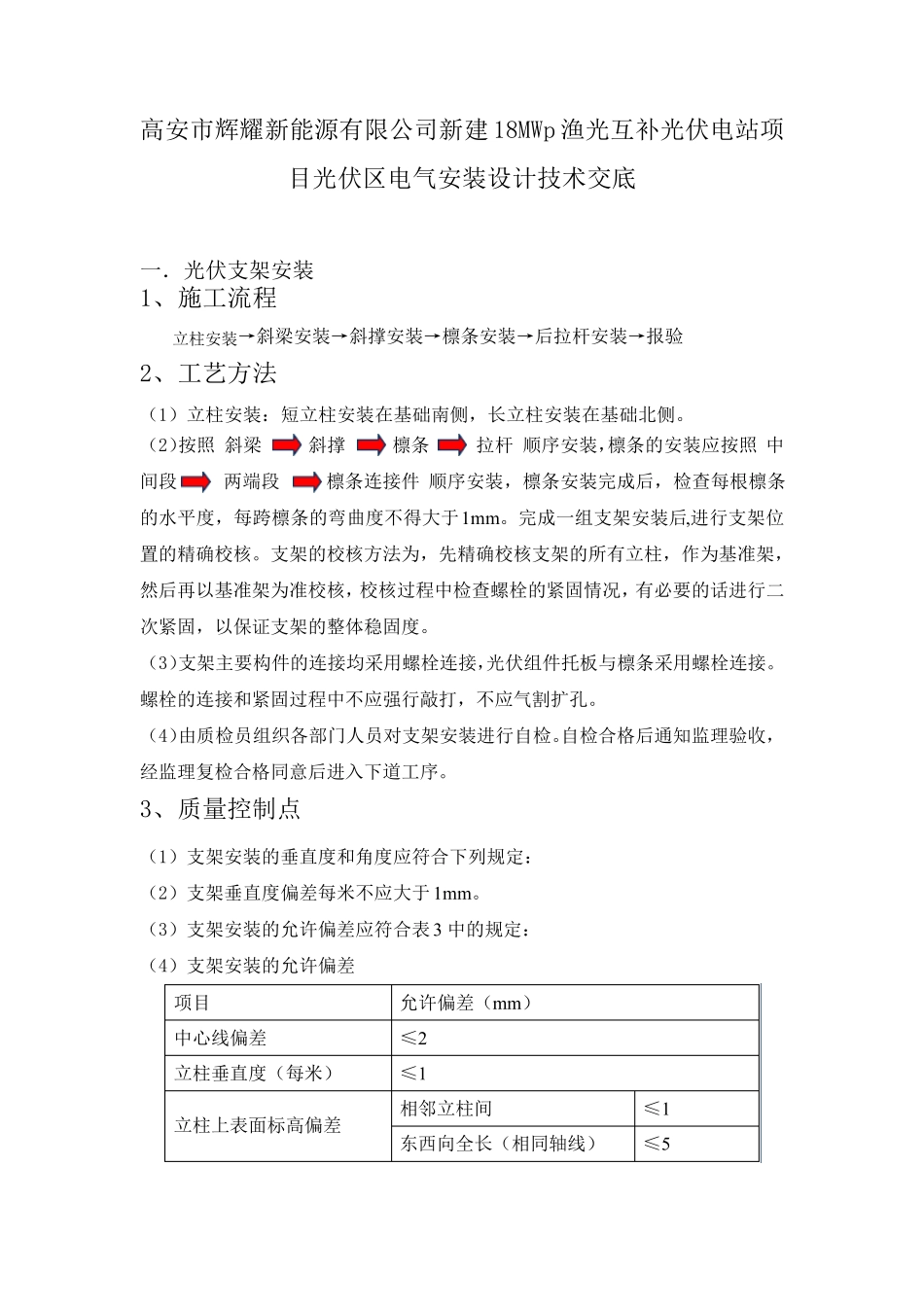

设 计 交 底 记 录 表 交底单位:四川煜明电力工程有限公司 编号:GA-DQ-001 项 目 名 称 高安市辉耀新能源有限公司新建18MWp 渔光互补光伏电站项目 交底地点 交 底 人 签 名 交底时间 工程概况: 光伏区采用多晶270Wp 组件,分为3x7 和3x14 两种组串形式,三串横向布置,串东西间距1 米,组串共1918 串,78120 块,共计21.0924MWp,电气设备有汇流箱、集装箱式逆变器、箱式逆变器,电缆敷设采用桥架敷设方式。 交底内容: 一、光伏支架安装 二、光伏组件安装 三、汇流箱安装 四、集装箱式逆变器安装 五、箱式变压器安装 六、高压电缆头制作 七、防雷接地 交底内容详见附件 编制依据: 钢结构工程施工及验收规范 GB50205-2001 光伏发电站施工规范 GB50749-2012 电气装置安装工程高压电器施工及验收规范 GB50147-2010 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范 GB50148-2010 电气装置安装工程盘、柜及二次回路接线施工及验收规范 GB50171-2012 电气装置安装工程电缆线路施工及验收规范 GB50168-2006 电力工程电缆防火封堵施工工艺导则 DL/T5707-2014 电气装置安装工程电气设备交接试验标准 GB50150-2006 建筑电气工程施工质量验收规范 GB50303-2015 3~110KV 高压配电装置设计规范 GB50060-2008 接地装置施工及验收规范 GB50169-2006 电力建设安全工作规程 DL5009.3-2013 接受交底人签名: 注:1.增补部分均以附件形式完成; 2..签字坚决杜绝 代 签;3.本 表 一式三份 ,监 理 项目部存 一份 ,其 他参 会 各 方各 存 一份 高安市辉耀新能源有限公司新建18MWp 渔光互补光伏电站项目光伏区电气安装设计技术交底 一.光伏支架安装 1、施工流程 立柱安装→斜梁安装→斜撑安装→檩条安装→后拉杆安装→报验 2、工艺方法 (1)立柱安装:短立柱安装在基础南侧,长立柱安装在基础北侧。 (2)按照 斜梁 斜撑 檩条 拉杆 顺序安装,檩条的安装应按照 中间段 两端段 檩条连接件 顺序安装,檩条安装完成后,检查每根檩条的水平度,每跨檩条的弯曲度不得大于1m m 。完成一组支架安装后,进行支架位置的精确校核。支架的校核方法为,先精确校核支架的所有立柱,作为基准架,然后再以基准架为准校核,校核过程中检查螺栓的紧固情况,有必要的话进行二次紧固,以保证支架的整体稳固度。 (3)支架主要构件的连接均采用螺栓连接,光伏...
