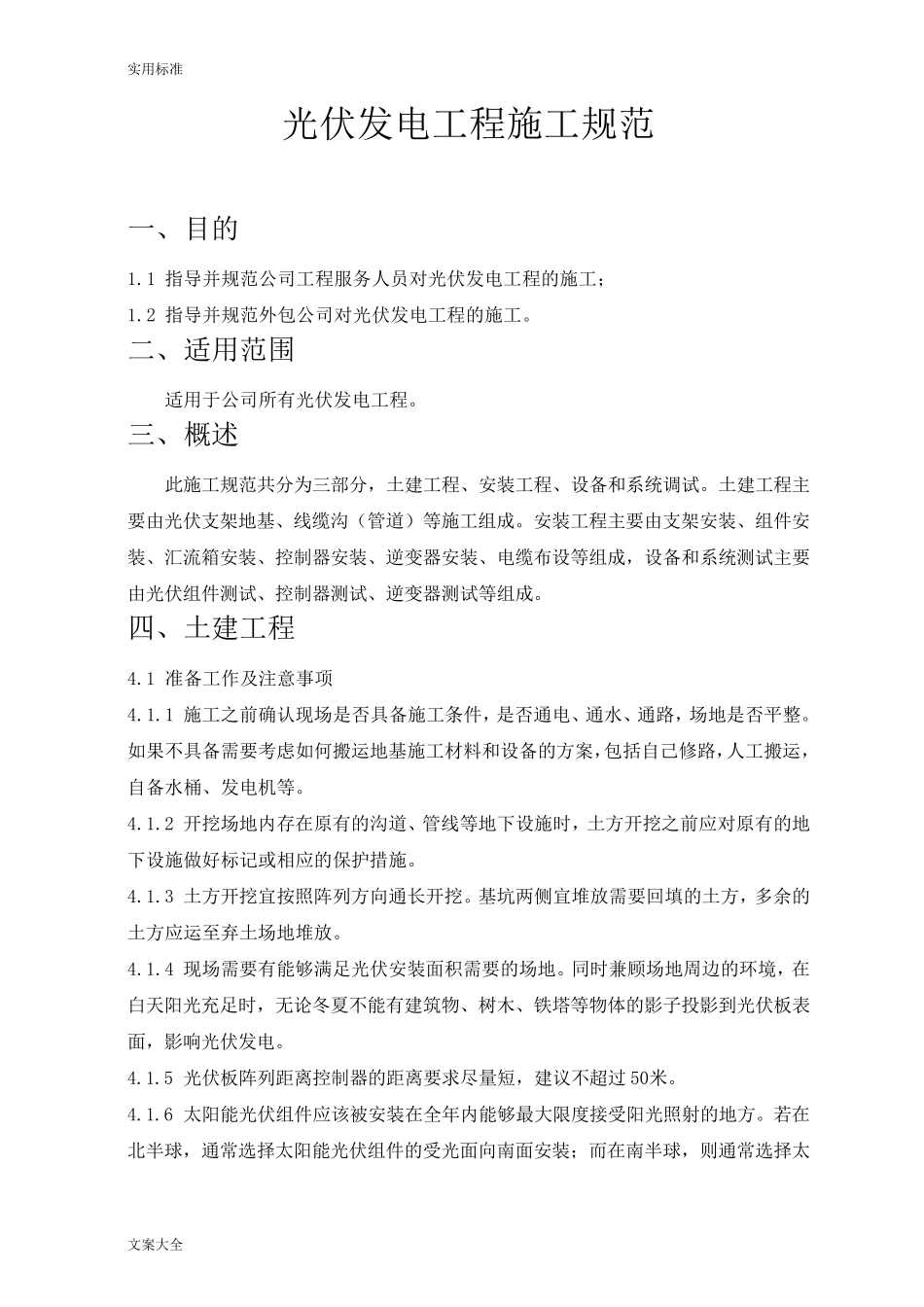

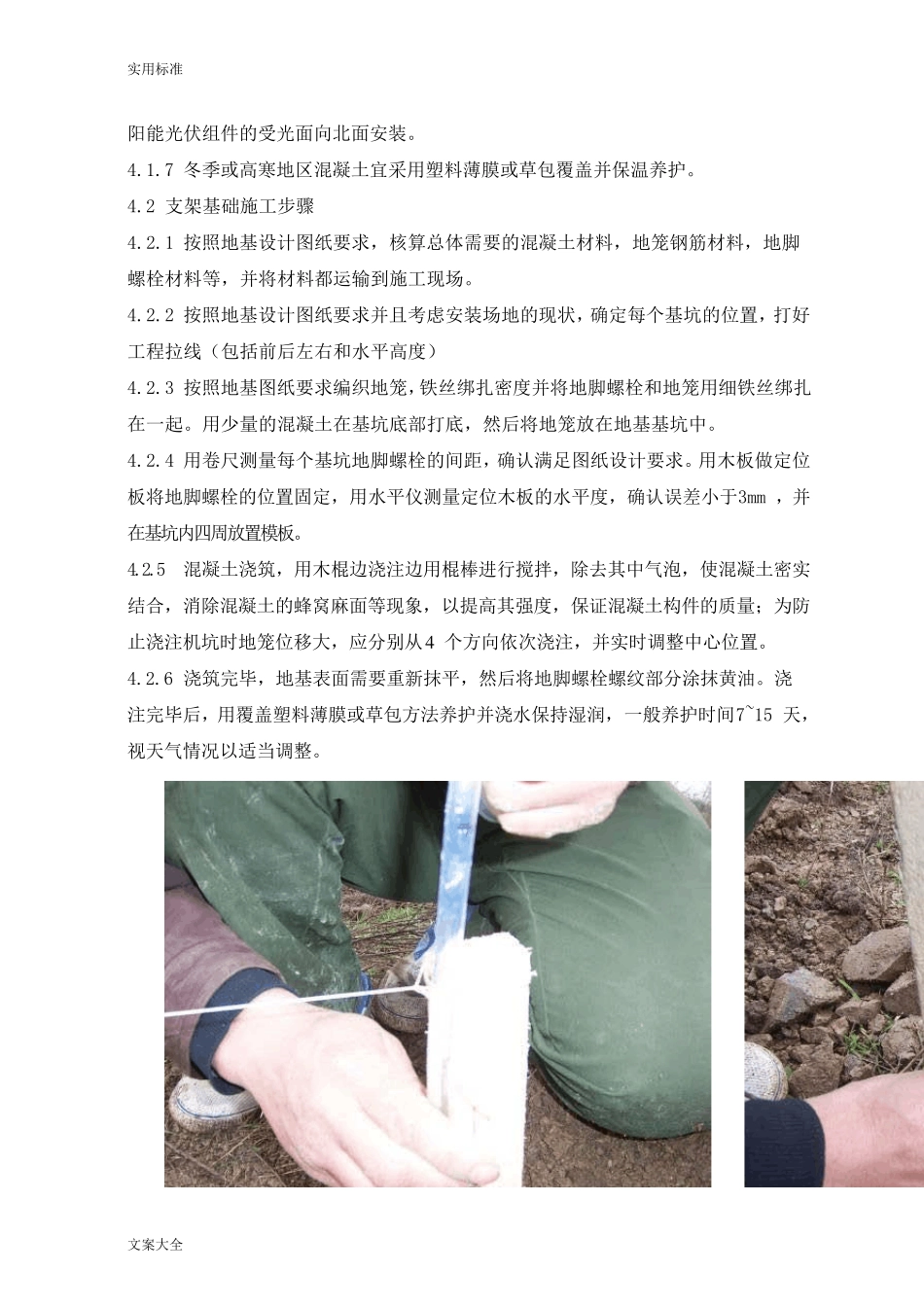

实用标准 文案大全 光伏发电工程施工规范 一、目的 1.1 指导并规范公司工程服务人员对光伏发电工程的施工； 1.2 指导并规范外包公司对光伏发电工程的施工。 二、适用范围 适用于公司所有光伏发电工程。 三、概述 此施工规范共分为三部分，土建工程、安装工程、设备和系统调试。土建工程主要由光伏支架地基、线缆沟（管道）等施工组成。安装工程主要由支架安装、组件安装、汇流箱安装、控制器安装、逆变器安装、电缆布设等组成，设备和系统测试主要由光伏组件测试、控制器测试、逆变器测试等组成。 四、土建工程 4.1 准备工作及注意事项 4.1.1 施工之前确认现场是否具备施工条件，是否通电、通水、通路，场地是否平整。 如果不具备需要考虑如何搬运地基施工材料和设备的方案，包括自己修路，人工搬运，自备水桶、发电机等。 4.1.2 开挖场地内存在原有的沟道、管线等地下设施时，土方开挖之前应对原有的地下设施做好标记或相应的保护措施。 4.1.3 土方开挖宜按照阵列方向通长开挖。基坑两侧宜堆放需要回填的土方，多 余 的土方应运至 弃 土场地堆放。 4.1.4 现场需要有能 够 满 足 光伏安装面 积 需要的场地。同 时兼 顾 场地周 边 的环 境 ，在白 天 阳 光充 足 时，无 论 冬 夏 不能 有建筑 物 、树 木 、铁 塔 等物 体 的影 子 投 影 到 光伏板 表面 ，影 响 光伏发电。 4.1.5 光伏板 阵列距 离 控制器的距 离 要求 尽 量 短 ，建议 不超 过 50米 。 4.1.6 太 阳 能 光伏组件应该 被 安装在全年 内能 够 最 大限 度 接 受 阳 光照射 的地方。若 在北 半 球 ，通常 选 择 太 阳 能 光伏组件的受 光面 向南 面 安装；而 在南 半 球 ，则 通常 选 择 太实用标准 文案大全 阳能光伏组件的受光面向北面安装。 4.1.7 冬季或高寒地区混凝土宜采用塑料薄膜或草包覆盖并保温养护。 4.2 支架基础施工步骤 4.2.1 按照地基设计图纸要求，核算总体需要的混凝土材料，地笼钢筋材料，地脚螺栓材料等，并将材料都运输到施工现场。 4.2.2 按照地基设计图纸要求并且考虑安装场地的现状，确定每个基坑的位置，打好工程拉线（包括前后左右和水平高度） 4.2.3 按照地基图纸要求编织地笼，铁丝绑扎密度并将地脚螺栓和地笼用细铁丝绑扎在一起。用少量的混凝土在基坑底部打底，然后将地笼放在地基基坑中。 4.2.4 用卷尺测量每个...
