光伏发电设备吊装方案VIP专享

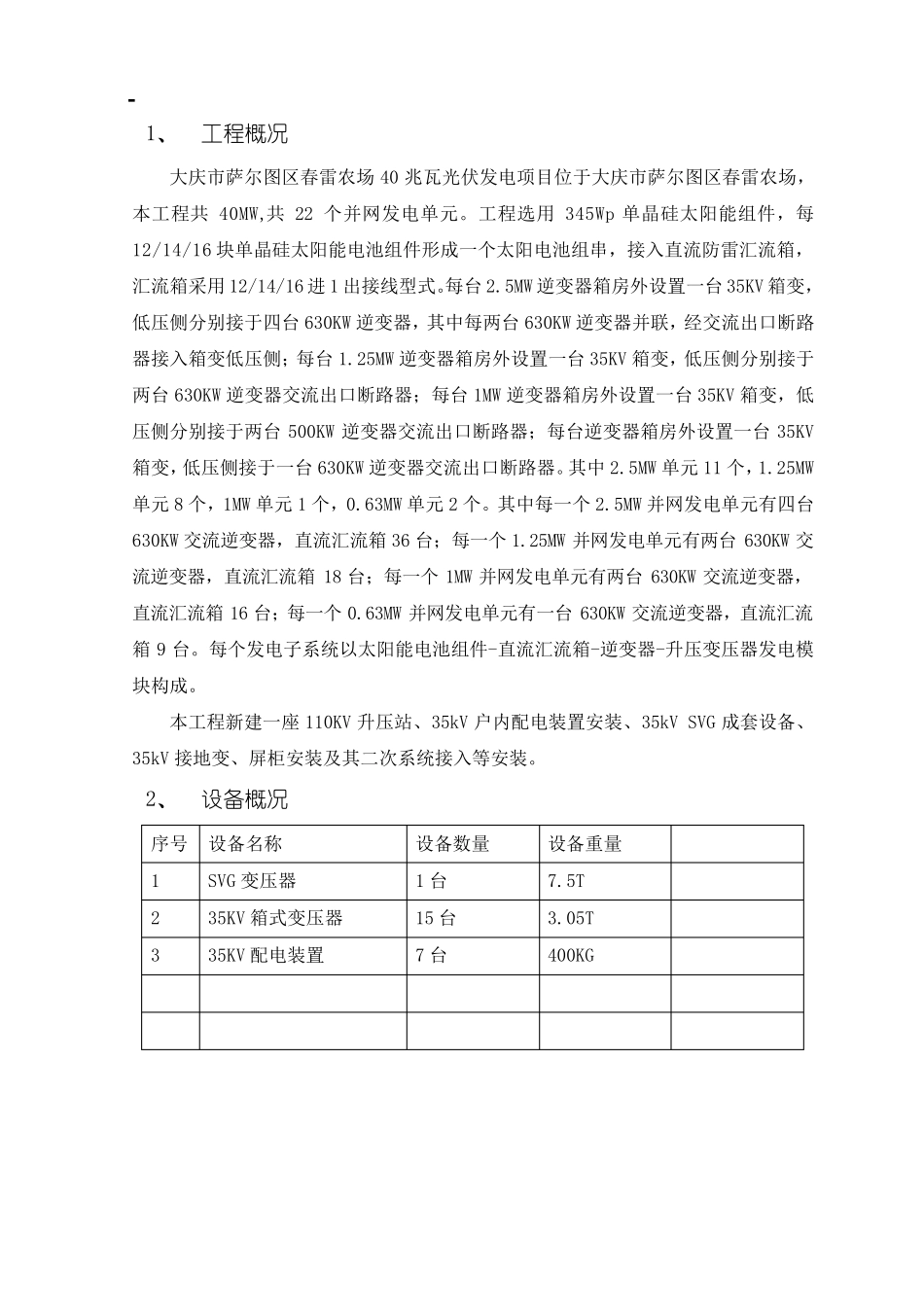

目录 1. 工程概况………………………………………………………………………………………1 2. 设备概况………………………………………………………………………………………1 3. 编制依据………………………………………………………………………………………1 4. 拟采用方案及人员的组织安排………………………………………………………………1 5. 吊装前的装备工作……………………………………………………………………………2 6. 试吊工作的准备………………………………………………………………………………2 7. 实施设备吊装…………………………………………………………………………………3 8. 设备开箱验收记录……………………………………………………………………………4 9. 设备垂直吊装…………………………………………………………………………………4 10. 设备水平移动、就位…………………………………………………………………………5 11. 设备就位和收尾工作…………………………………………………………………………6 12. 吊装安全注意事项……………………………………………………………………………5 13. 计划安排………………………………………………………………………………………6 1、 工程概况 大庆市萨尔图区春雷农场40 兆瓦光伏发电项目位于大庆市萨尔图区春雷农场，本工程共40MW,共22 个并网发电单元。工程选用345Wp 单晶硅太阳能组件，每12/14/16 块单晶硅太阳能电池组件形成一个太阳电池组串，接入直流防雷汇流箱，汇流箱采用12/14/16 进1 出接线型式。每台2.5MW 逆变器箱房外设置一台35KV 箱变，低压侧分别接于四台630KW 逆变器，其中每两台630KW 逆变器并联，经交流出口断路器接入箱变低压侧；每台1.25MW 逆变器箱房外设置一台35KV 箱变，低压侧分别接于两台630KW 逆变器交流出口断路器；每台1MW 逆变器箱房外设置一台35KV 箱变，低压侧分别接于两台500KW 逆变器交流出口断路器；每台逆变器箱房外设置一台35KV箱变，低压侧接于一台630KW 逆变器交流出口断路器。其中2.5MW 单元11 个，1.25MW单元8 个，1MW 单元1 个，0.63MW 单元2 个。其中每一个2.5MW 并网发电单元有四台630KW 交流逆变器，直流汇流箱36 台；每一个1.25MW 并网发电单元有两台630KW 交流逆变器，直流汇流箱18 台；每一个1MW 并网发电单元有两台630KW 交流逆变器，直流汇流箱1...
