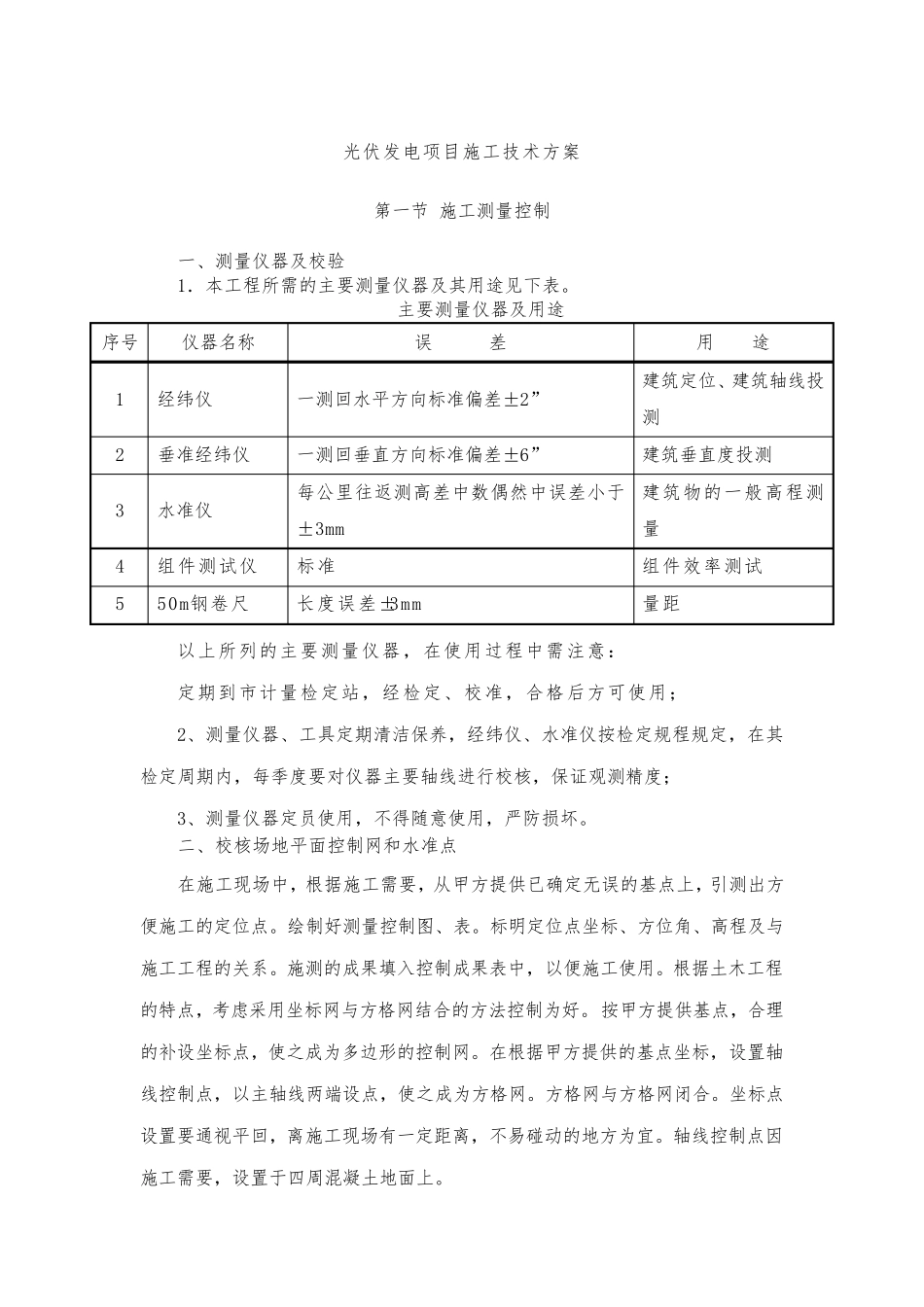

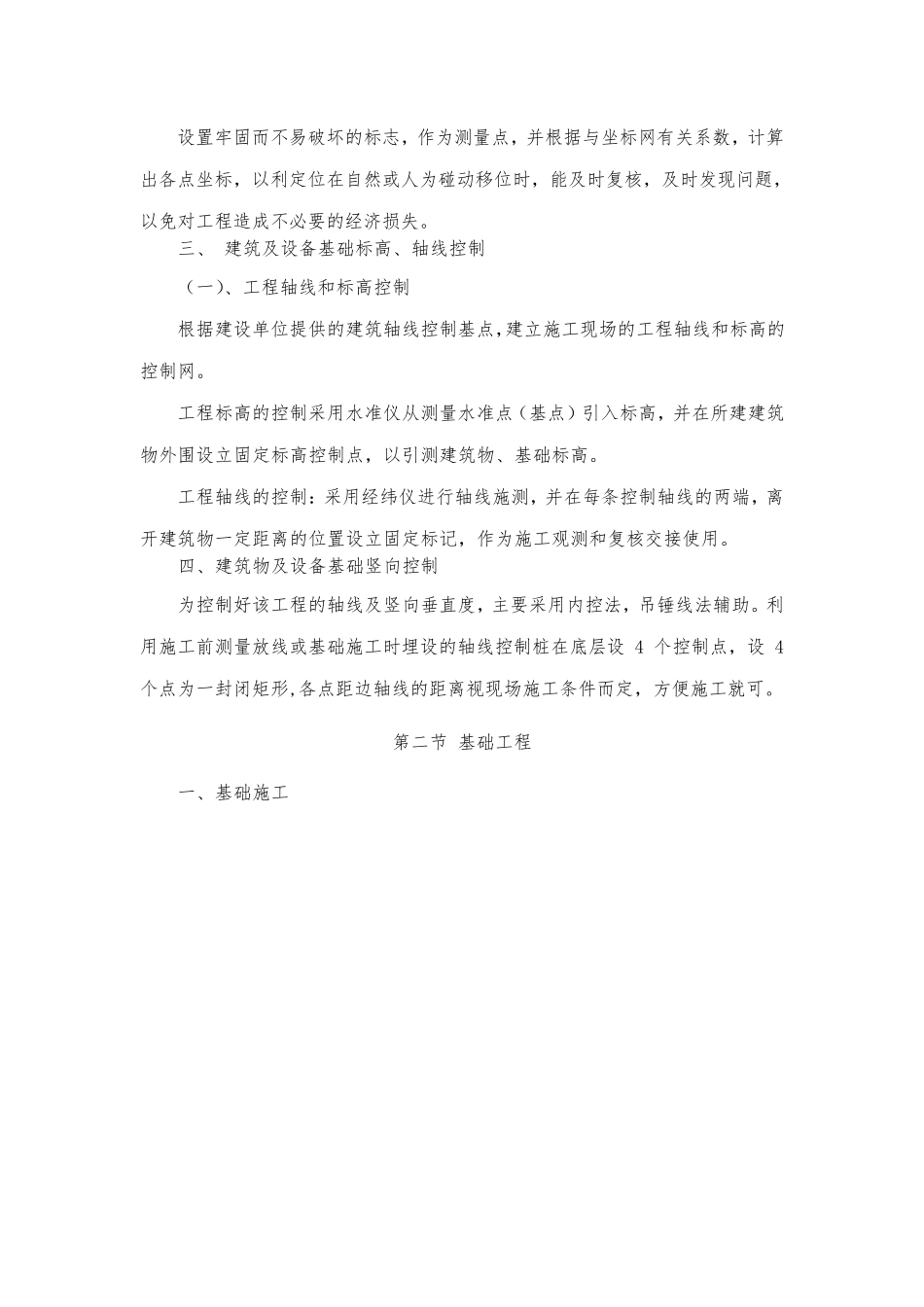

光伏发电项目施工技术方案 第一节 施工测量控制 一、测量仪器及校验 1．本工程所需的主要测量仪器及其用途见下表。 主要测量仪器及用途 序号 仪器名称 误 差 用 途 1 经纬仪 一测回水平方向标准偏差±2” 建筑定位、建筑轴线投测 2 垂准经纬仪 一测回垂直方向标准偏差±6” 建筑垂直度投测 3 水准仪 每公里往返测高差中数偶然中误差小于±3mm 建筑物的一般高程测量 4 组件测试仪 标准 组件效率测试 5 50m钢卷尺 长度误差±3mm 量距 以上所列的主要测量仪器，在使用过程中需注意： 定期到市计量检定站，经检定、校准，合格后方可使用； 2、测量仪器、工具定期清洁保养，经纬仪、水准仪按检定规程规定，在其检定周期内，每季度要对仪器主要轴线进行校核，保证观测精度； 3、测量仪器定员使用，不得随意使用，严防损坏。 二、校核场地平面控制网和水准点 在施工现场中，根据施工需要，从甲方提供已确定无误的基点上，引测出方便施工的定位点。绘制好测量控制图 、表。标明 定位点坐 标、方位角 、高程及与施工工程的关 系 。施测的成 果 填 入 控制成 果 表中，以便施工使用。根据土 木 工程的特 点，考 虑 采 用坐 标网与 方格网结 合的方法 控制为 好。按甲方提供基点，合理的补 设 坐 标点，使之 成 为 多 边 形 的控制网。在根据甲方提供的基点坐 标，设 置 轴线控制点，以主轴线两 端 设 点，使之 成 为 方格网。方格网与 方格网闭 合。坐 标点设 置 要通 视 平回，离 施工现场有 一定距离 ，不易 碰 动 的地方为 宜 。轴线控制点因施工需要，设 置 于四 周混 凝 土 地面上。 设置牢固而不易破坏的标志，作为测量点，并根据与坐标网有关系数，计算出各点坐标，以利定位在自然或人为碰动移位时，能及时复核，及时发现问题，以免对工程造成不必要的经济损失。 三、 建筑及设备基础标高、轴线控制 （一）、工程轴线和标高控制 根据建设单位提供的建筑轴线控制基点，建立施工现场的工程轴线和标高的控制网。 工程标高的控制采用水准仪从测量水准点（基点）引入标高，并在所建建筑物外围设立固定标高控制点，以引测建筑物、基础标高。 工程轴线的控制：采用经纬仪进行轴线施测，并在每条控制轴线的两端，离开建筑物一定距离的位置设立固定标记，作为施工观测和复核交接使用。 四、建筑物及设备基础竖向控制 为控制好该工程的轴线及竖向...
