光伏发电项目施工方案

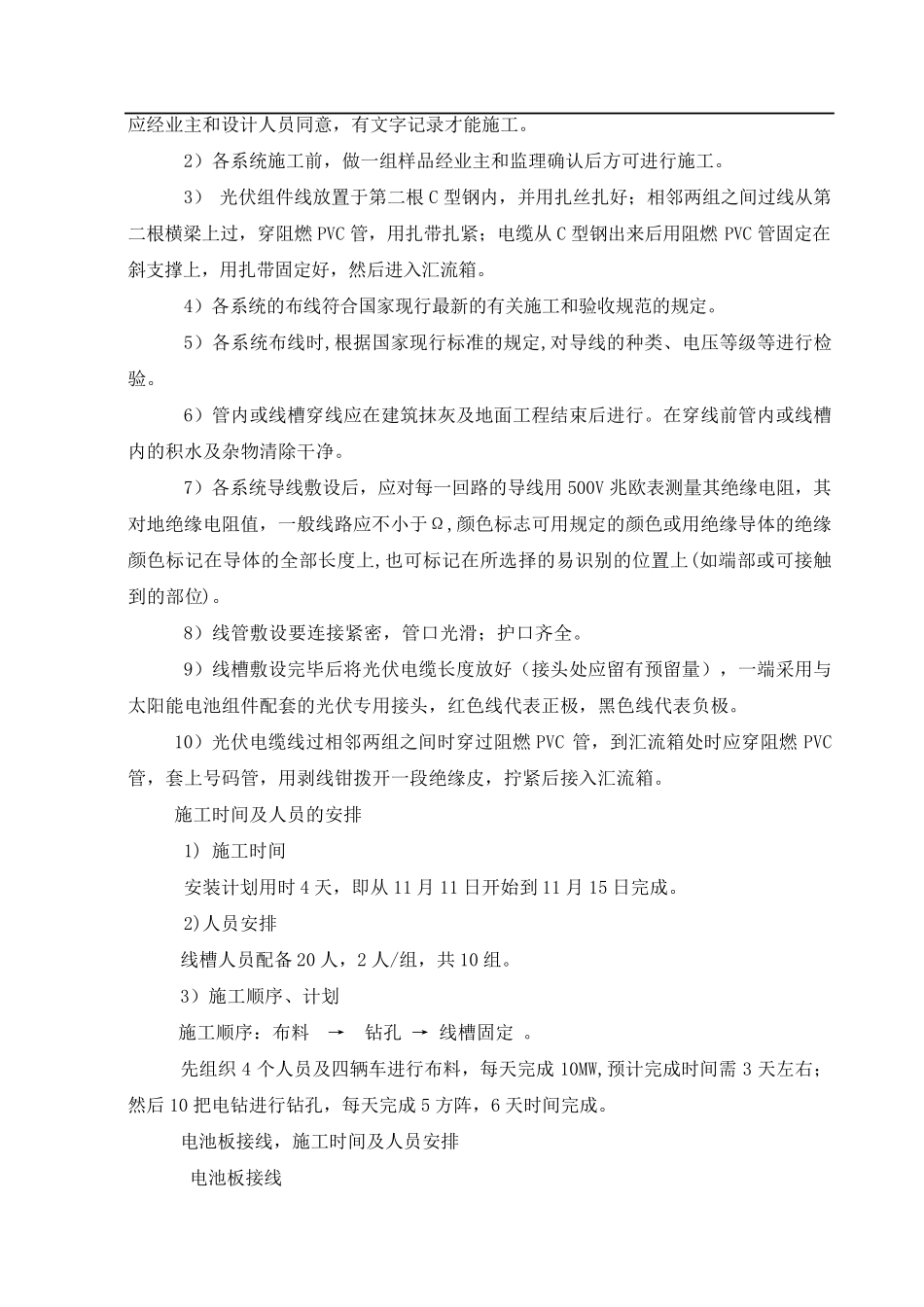

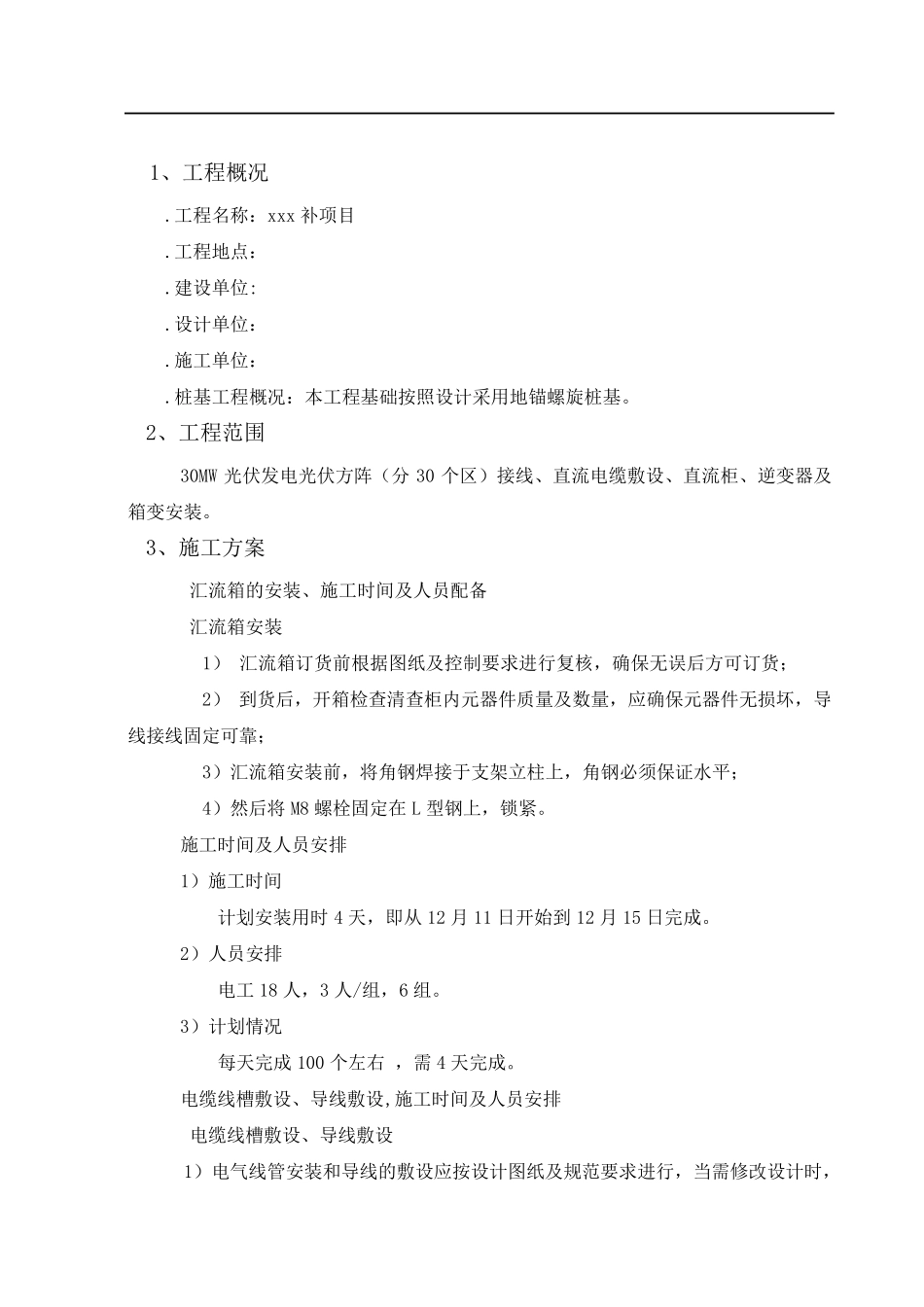

1、工程概况 .工程名称：xxx 补项目 .工程地点： .建设单位: .设计单位： .施工单位： .桩基工程概况：本工程基础按照设计采用地锚螺旋桩基。 2、工程范围 30MW 光伏发电光伏方阵（分 30 个区）接线、直流电缆敷设、直流柜、逆变器及箱变安装。 3、施工方案 汇流箱的安装、施工时间及人员配备 汇流箱安装 1） 汇流箱订货前根据图纸及控制要求进行复核，确保无误后方可订货； 2） 到货后，开箱检查清查柜内元器件质量及数量，应确保元器件无损坏，导线接线固定可靠； 3）汇流箱安装前，将角钢焊接于支架立柱上，角钢必须保证水平； 4）然后将 M8 螺栓固定在 L 型钢上，锁紧。 施工时间及人员安排 1）施工时间 计划安装用时 4 天，即从 12 月 11 日开始到 12 月 15 日完成。 2）人员安排 电工 18 人，3 人/组，6 组。 3）计划情况 每天完成 100 个左右 ，需 4 天完成。 电缆线槽敷设、导线敷设,施工时间及人员安排 电缆线槽敷设、导线敷设 1）电气线管安装和导线的敷设应按设计图纸及规范要求进行，当需修改设计时， 应 经 业 主 和 设 计 人 员 同 意 ， 有 文 字 记 录 才 能 施 工 。 2） 各 系 统 施 工 前 ， 做 一 组 样 品 经 业 主 和 监 理 确 认 后 方 可 进 行 施 工 。 3） 光 伏 组 件 线 放 置 于 第 二 根 C 型 钢 内 ， 并 用 扎 丝 扎 好 ； 相 邻 两 组 之 间 过 线 从 第二 根 横 梁 上 过 ， 穿 阻 燃 PVC 管 ， 用 扎 带 扎 紧 ； 电 缆 从 C 型 钢 出 来 后 用 阻 燃PVC 管 固 定 在斜 支 撑 上 ， 用 扎 带 固 定 好 ， 然 后 进 入 汇 流 箱 。 4） 各 系 统 的 布 线 符 合 国 家 现 行 最 新 的 有 关 施 工 和 验 收 规 范 的 规 定 。 5） 各 系 统 布 线 时 ,根 据 国 家 现 行 标 准 的 规 定 ,对 导 线 的 种 类 、 电 压 等 级 等 进 行 检验 。 6） 管 内 或 线 槽 穿 线 应 在 建 筑 抹 灰 及 地 面 工 程 结束后 进 行 。 在 穿 线 前 管 内 或 线 槽内 的 积水及 杂物清除干净。 7） 各 系 统 导 线 敷设 后 ， 应 对 每一 回路的 导 线 用 500V 兆欧表测量其绝缘电 阻 ， 其对...
