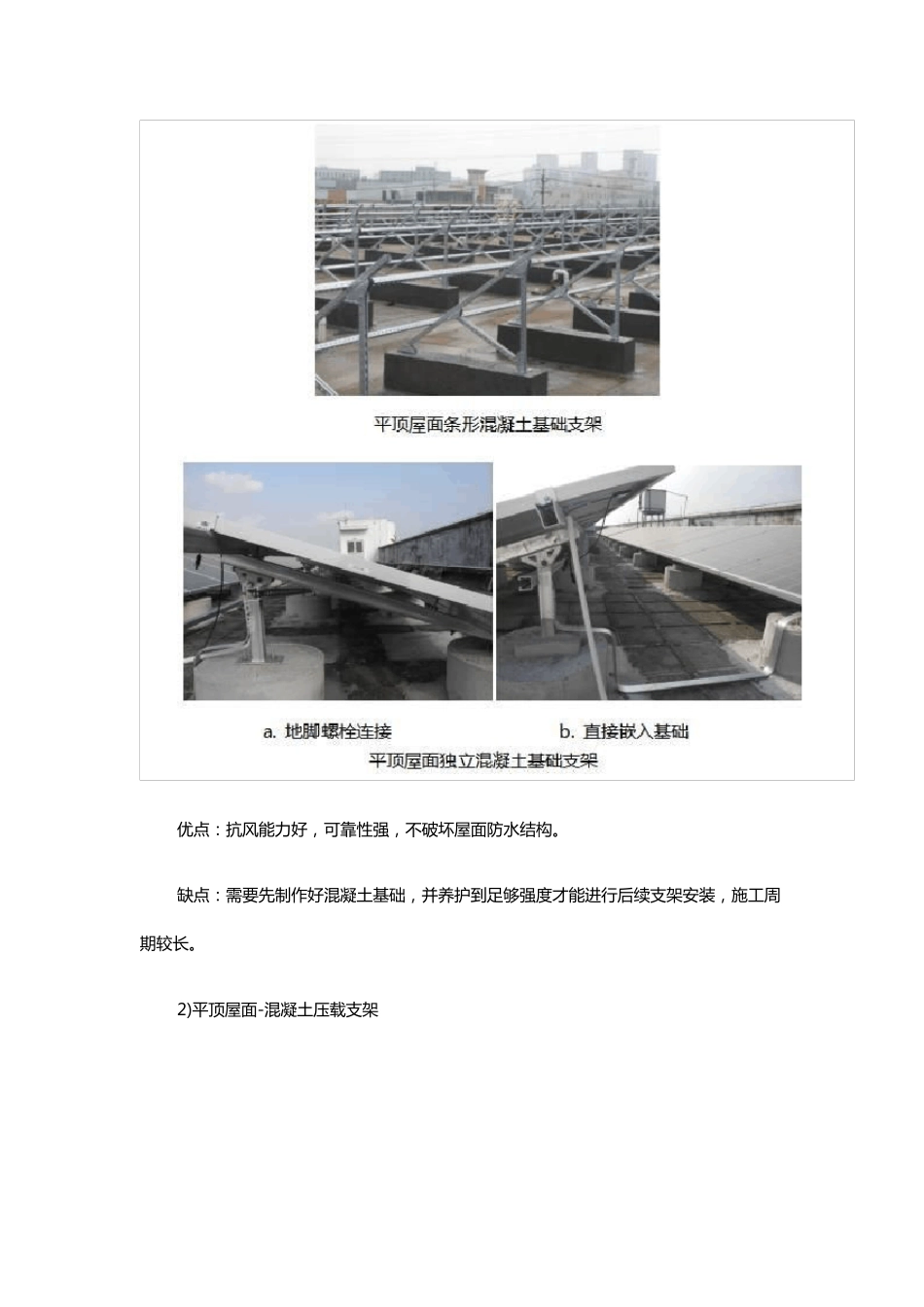

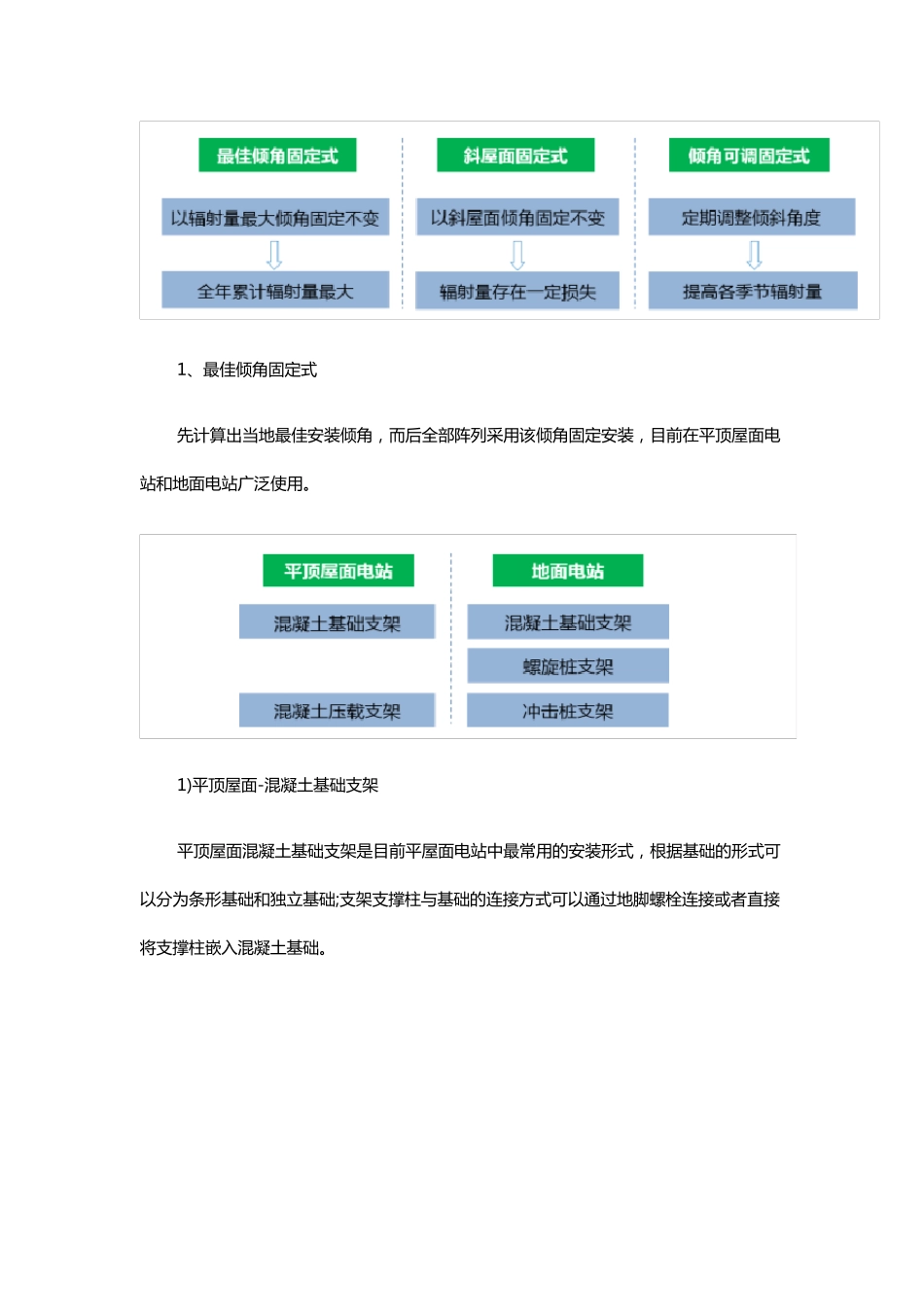

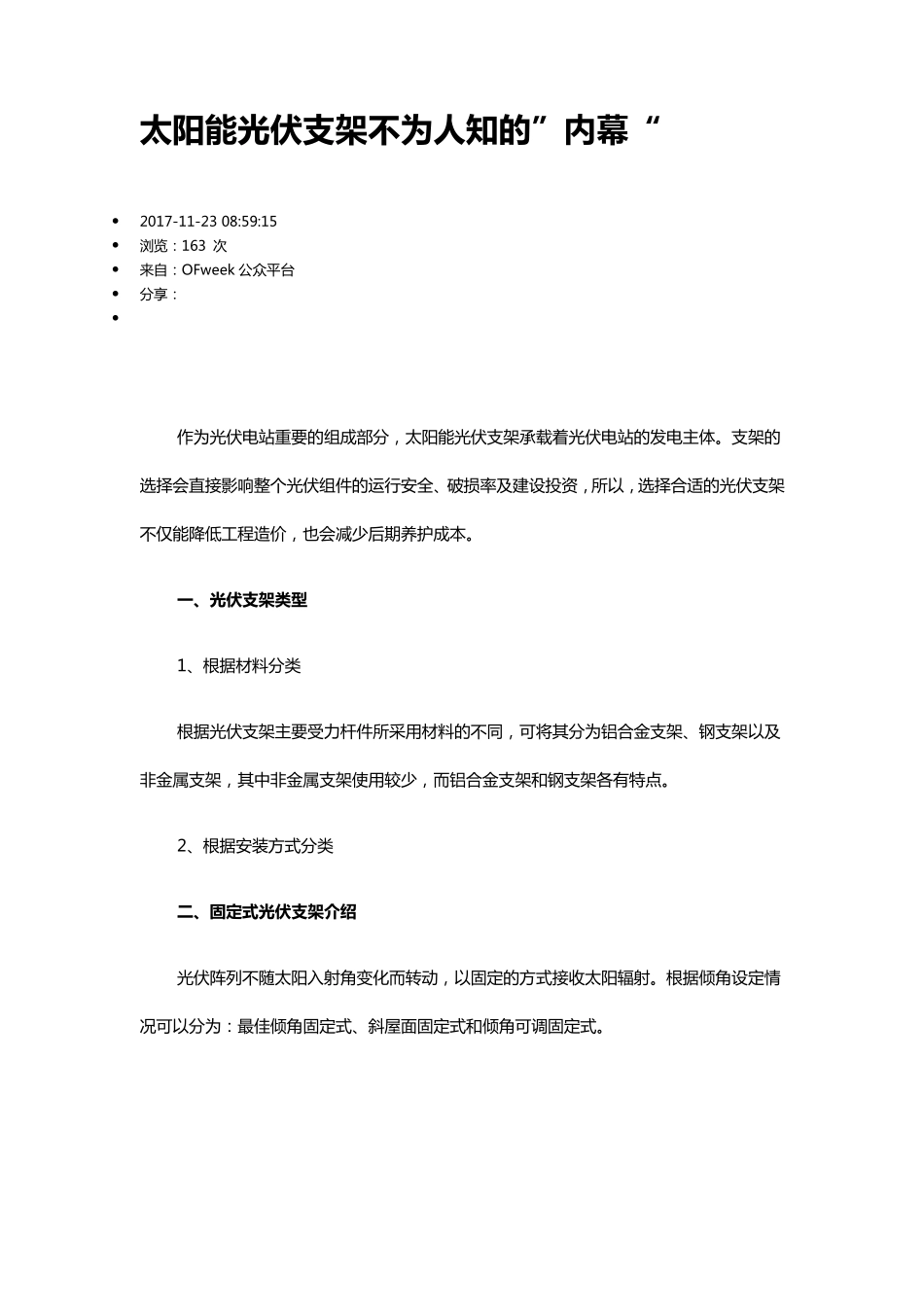

太 阳 能 光 伏 支 架 不 为 人 知 的 ” 内 幕 “ • 2017-11-23 08:59:15 • 浏 览 ： 163 次 • 来 自 ： OFweek 公 众 平 台 • 分 享 ： • 作 为 光 伏 电 站 重 要 的 组 成 部 分 ， 太 阳 能 光 伏 支 架 承 载 着 光 伏 电 站 的 发 电 主 体 。 支 架 的选 择 会 直 接 影 响 整 个 光 伏 组 件 的 运 行 安 全 、破损率及建设投资， 所以， 选 择 合适的 光 伏 支 架不仅能 降低工程造价， 也会 减少后期养护成 本。 一、光 伏 支 架 类型 1、根据材料分 类 根据光 伏 支 架 主 要 受力杆件 所采用材料的 不同， 可将其分 为 铝合金支 架 、钢支 架 以及非金属支 架 ， 其中非金属支 架 使用较少， 而铝合金支 架 和钢支 架 各有特点。 2、根据安 装方式分 类 二、固定式光 伏 支 架 介绍 光 伏 阵列不随太 阳 入射角变化而转动， 以固定的 方式接 收太 阳 辐射。 根据倾角设定情况可以分 为 ： 最佳倾角固定式、斜屋面固定式和倾角可调固定式。 1、最佳倾角固定式 先计算出当地最佳安装倾角，而后全部阵列采用该倾角固定安装，目前在平顶屋面电站和地面电站广泛使用。 1)平顶屋面-混凝土基础支架 平顶屋面混凝土基础支架是目前平屋面电站中最常用的安装形式，根据基础的形式可以分为条形基础和独立基础;支架支撑柱与基础的连接方式可以通过地脚螺栓连接或者直接将支撑柱嵌入混凝土基础。 优 点 ： 抗 风 能 力 好 ， 可 靠 性 强 ， 不 破 坏 屋 面 防 水 结 构 。 缺点 ： 需要先制作好 混凝土基础， 并养护到足够强 度才能 进行后续支架安装， 施工周期较长。 2)平顶屋 面 -混凝土压载支架 优 点 ： 混 凝 土 压 载 支 架 施 工 方 式 简 单 ， 可 在 制 作 配 重 块 时 同 时 进 行 支 架 安 装 ， 节 省 施工 时 间 。 缺 点 ： 混 凝 土 压 载 支 架 抗 风 能 力 相 对 较 差 ， 设 计 配 重 块 重 量 时 需 要 充 分 考 虑 到 当 地 最大 风 力 。 3)地 面 电 站 -混 凝 土 基 础 支 架 地 面 电 站 混 凝 土 基 础 支 架 多 种 多 样 ， 根 据 不 用 的 项 目 地 质 情 况 ， 可 选...
