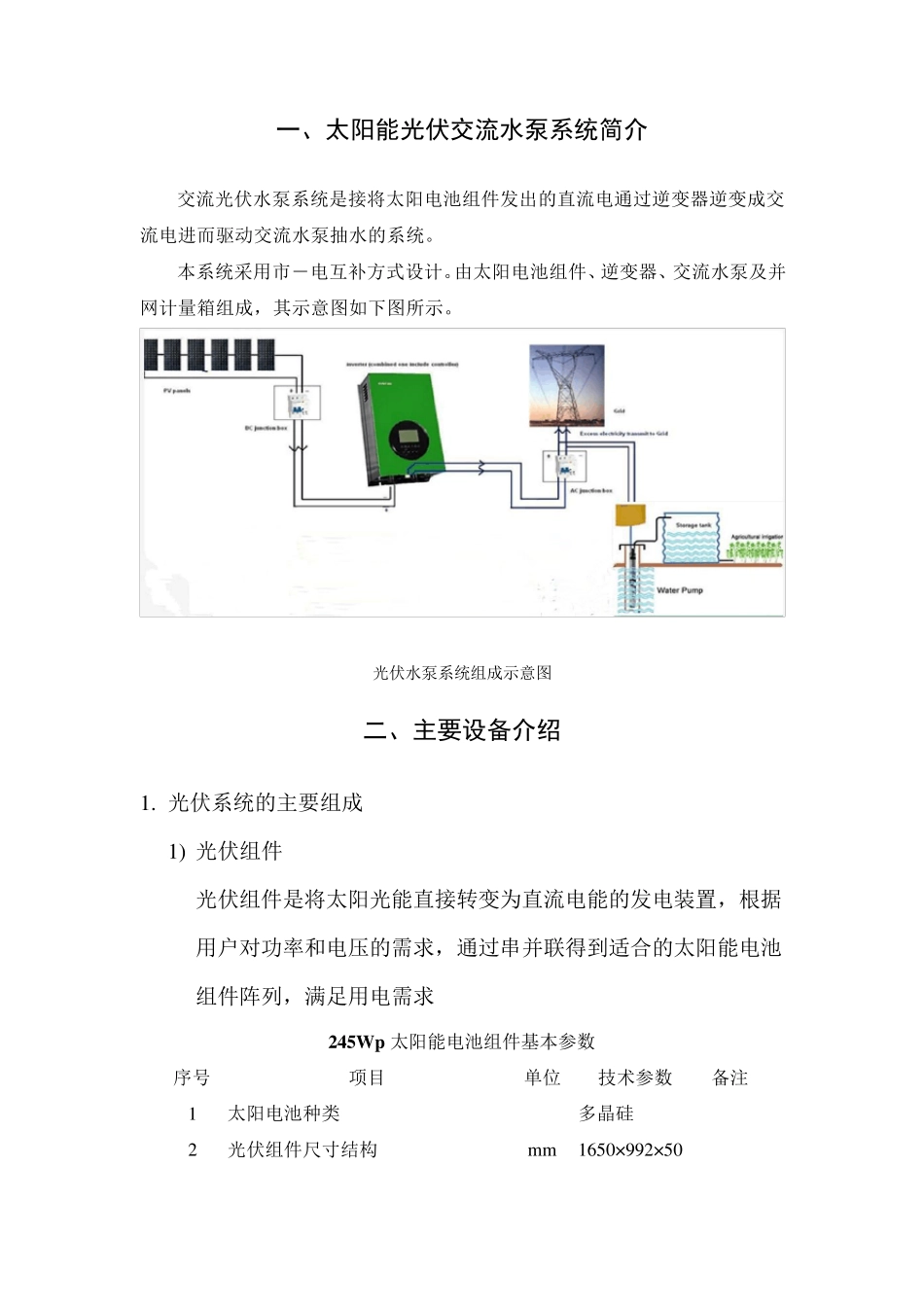

一、太阳能光伏交流水泵系统简介 交流光伏水泵系统是接将太阳电池组件发出的直流电通过逆变器逆变成交流电进而驱动交流水泵抽水的系统。 本系统采用市―电互补方式设计。由太阳电池组件、逆变器、交流水泵及并网计量箱组成，其示意图如下图所示。 光伏水泵系统组成示意图 二、主要设备介绍 1. 光伏系统的主要组成 1) 光伏组件 光伏组件是将太阳光能直接转变为直流电能的发电装置，根据用户对功率和电压的需求，通过串并联得到适合的太阳能电池组件阵列，满足用电需求 245Wp太阳能电池组件基本参数 序号 项目 单位 技术参数 备注 1 太阳电池种类 多晶硅 2 光伏组件尺寸结构 mm 1650×992×50 245Wp太阳能电池组件基本参数 序号 项目 单位 技术参数 备注 3 光伏组件重量 kg 19.5 电参数 1 最大输出功率 Wp 245 2 最大功率偏差 ± 3% 3 开路电压（Voc） V 37.2 4 短路电流（Isc） A 8.8 5 最佳工作电压 V 31.7 6 最佳工作电流 A 7.92 7 组件全面积光电转换效率 % 14.66 8 反向电流能力或组串直流保险规格 A 15 9 填充因素FF 0.76 11 开路电压温度系数 %/K -0.37 12 短路电流温度系数 %/K +0.06 13 功率衰降 (1) 第1 年功率衰降 % ≤2 (2) 前10 年功率衰降 % ≤10 (3) 25 年功率衰降 % ≤20 极限参数 1 工作温度范围 ℃ -40～+85 2) 并网逆变器 逆变器是将直流电变换为交流电的设备，并网型逆变器是光伏发电系统中的重要部件之一。 SUN2000-20KTL 并网逆变器参数 直流输入参数 最大输入功率 22.5KW 最大支流输入电压（V） 1000Vdc MPPT 追踪电压范围 480~800 MTTP 追踪路数 3 最大输入电流/路 18A×3 交流输出参数 额定输出功率（KW） 20KW 最大输出功率 22KW 额定输出电压 380Vac 工作频率范围(Hz) 50/60Hz(±0.5) 最大输出电流 32A 功率因数 0.9 超前~0.9 滞后 总电流谐波畸变率（THDi） <3% 特性参数 最高效率 >98.6% 欧洲效率 >98.3% MPPT 效率 99.9% 夜间待机模式功耗 <1W 冷却方式 强制冷风 直流（DC）开关 可选配 通讯接口 RS485 标配，WIFI 或 Ethernet 可选配 环境参数 工作温度 -20℃~+60℃ 相对湿度 0~95%（不凝露） 海拔高度 2000 米（海拔高于 2000 米按照GB/T3859.2 规定降额使用） 噪音 <30db 防护等级 IP65 物理参数 机器尺寸 W*H*D(mm) 520*610*255...
