光伏电站支架安装施工工艺

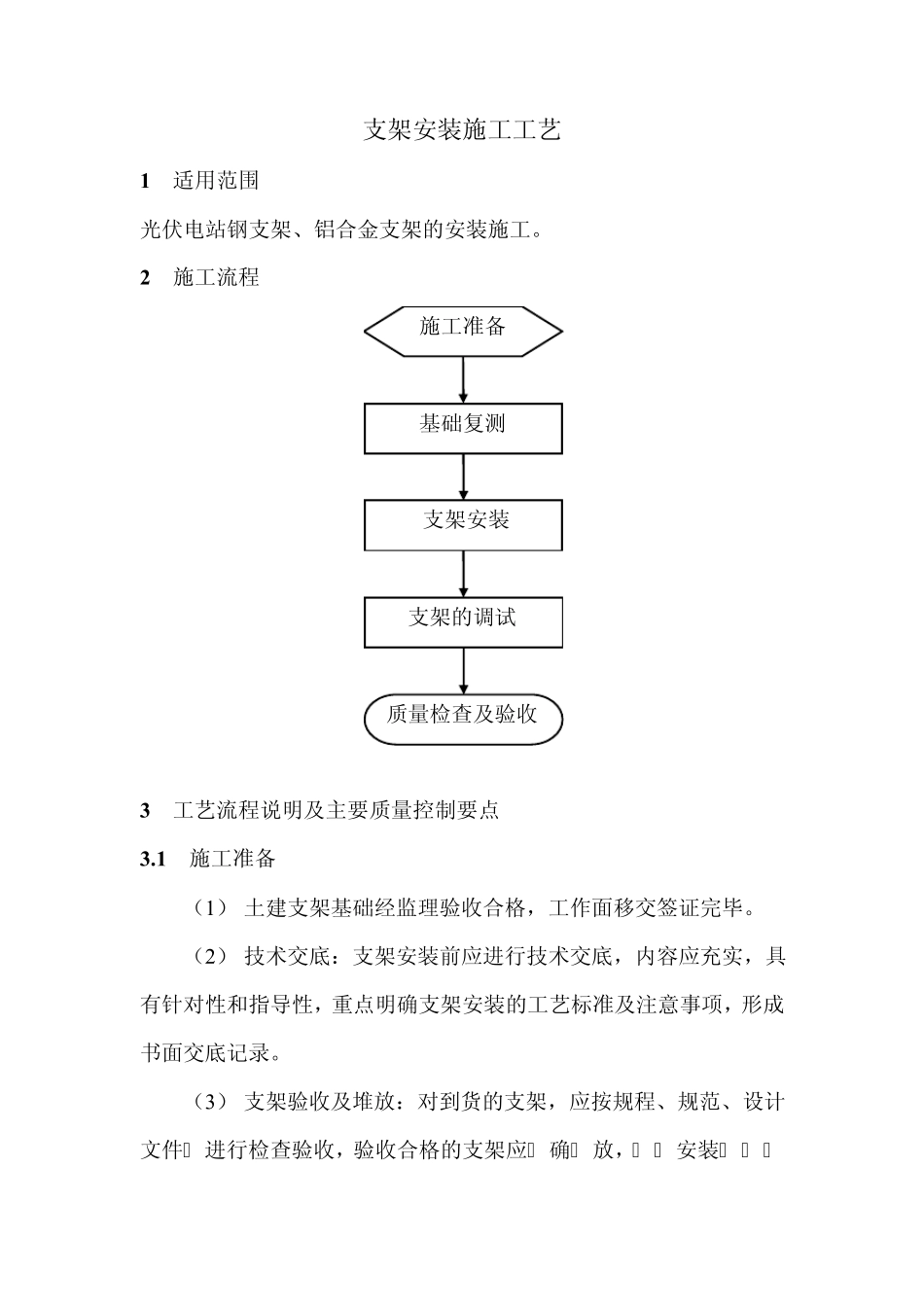

支架安装施工工艺 1 适用范围 光伏电站钢支架、铝合金支架的安装施工。 2 施工流程 施工准备 基础复测 支架安装 支架的调试 质量检查及验收 3 工艺流程说明及主要质量控制要点 3.1 施工准备 （1） 土建支架基础经监理验收合格，工作面移交签证完毕。 （2） 技术交底：支架安装前应进行技术交底，内容应充实，具有针对性和指导性，重点明确支架安装的工艺标准及注意事项，形成书面交底记录。 （3） 支架验收及堆放：对到货的支架，应按规程、规范、设计文件等进行检查验收，验收合格的支架应正确存放，由于安装单位保管或存放不当，造成支架损坏或丢失由安装单位负责。堆放以尽量减少二次倒运的原则进行。 （4） 支架不应有碰伤及变形情况；镀锌层不应有黄锈、锌瘤、毛刺、剥离、起皮现象。直径小于 2m m 的漏镀点不得超过 3 个，且在任意 100cm 2 的面积内不得有 2 个漏镀点。焊缝符合规范，均匀，无咬边、夹渣、气孔等现象。支架、螺栓及零部件的数量、尺寸及防腐工艺质量应符合设计及合同要求。 （5） 对支架及连接件尺寸、厚度、孔径、孔距等进行检测，应符合设计及合同要求。 （6） 根据合同及图纸要求对铝合金支架氧化层厚度进行厚度测量，对钢支架热镀锌层厚度测量，测量结果应符合设计及合同要求。 （7） 对支架各部件进行称重，测量结果应符合设计及合同要求。 3.2 基础复测 支架安装前由安装单位对基础标高、轴线复测及预埋件的位置偏差、垂直度偏差、轴线偏差、高程偏差、水平偏差等进行复测，对有问题的基础应通知监理联系土建单位及时处理，合格后方可进行支架安装。 3.3 支架安装 支架的安装在考虑安全和劳动效率的前提下不宜在雨雪及大风天气进行。 3.3.1 固定式支架的安装 （1） 支架安装应按照立柱-斜梁-横梁的顺序进行组装，重点应注意螺栓穿孔方向、垫片放置顺序及螺栓的预紧力矩，符合设计图纸的要求。 a) 支架 安 装过 程 应做 好 支架 的 保护 和 防护 ， 避免 人 为或其他 外 力造 成 的损 伤 ，对 现 场安 装 过程 造 成局 部 镀锌层的 损 伤应 进 行修 复 。 （2） 对局部存在的毛刺，安装前用相应工器具修整打磨，对不能满足安装要求的支架，应通知厂家进行现场处理。 （3） 安装后对支架安装质量应进行验收，垂直度偏差每米不应大于±1 度，支架角度偏差度不应大于±1 度，水平偏差东西向全长（相同标高）≤10m m 。 （4...
