光伏电站电气设备调试方案.

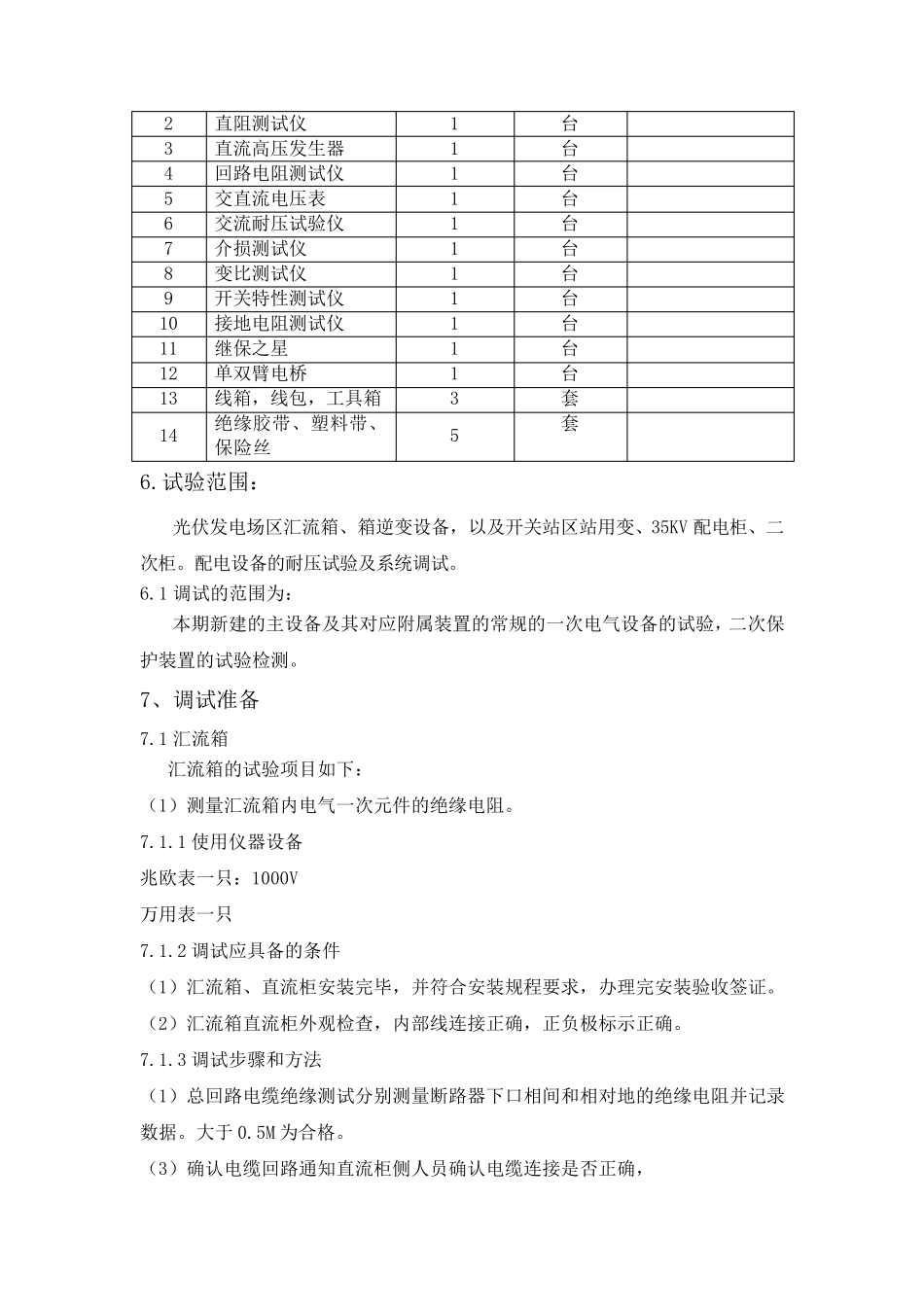

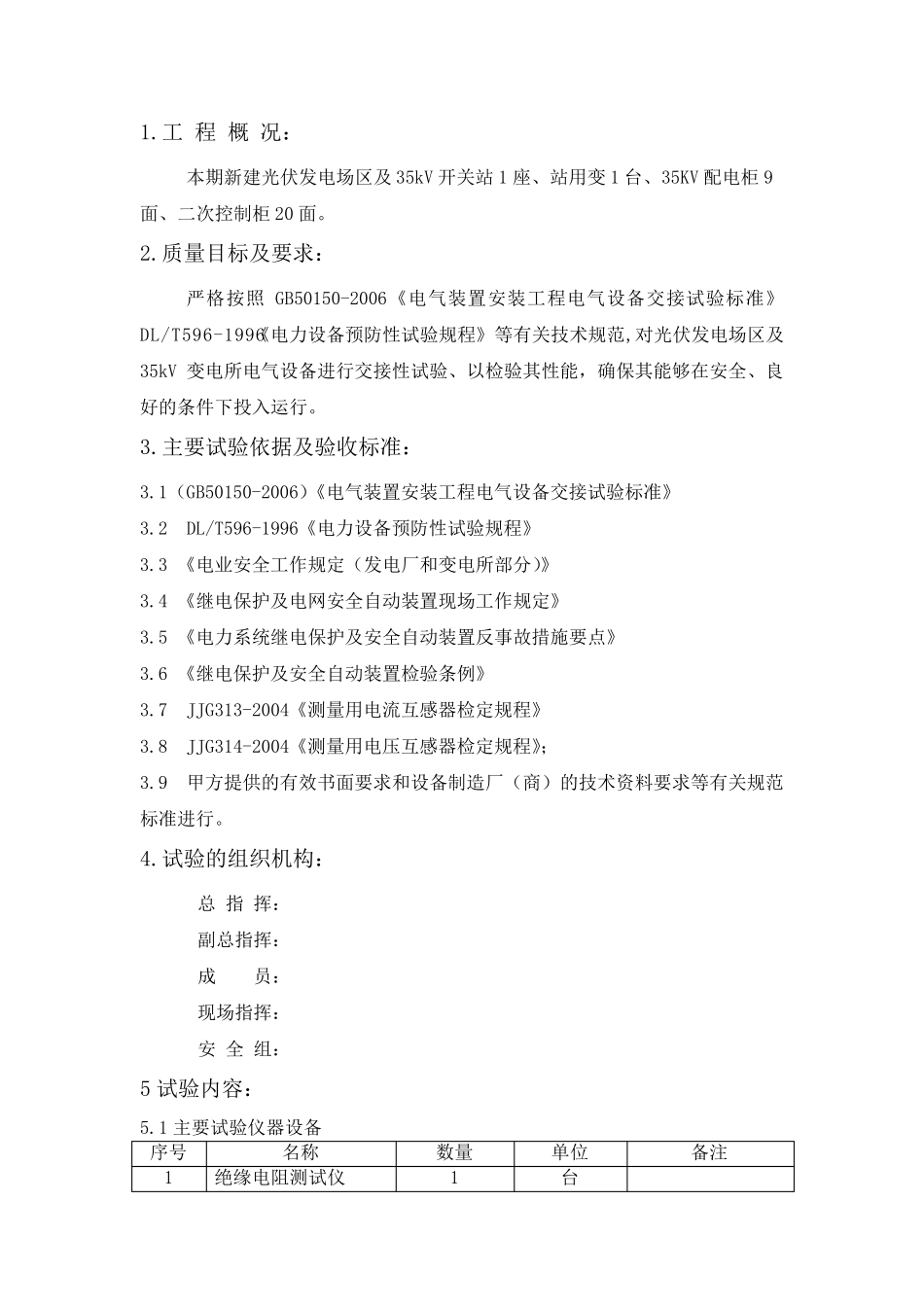

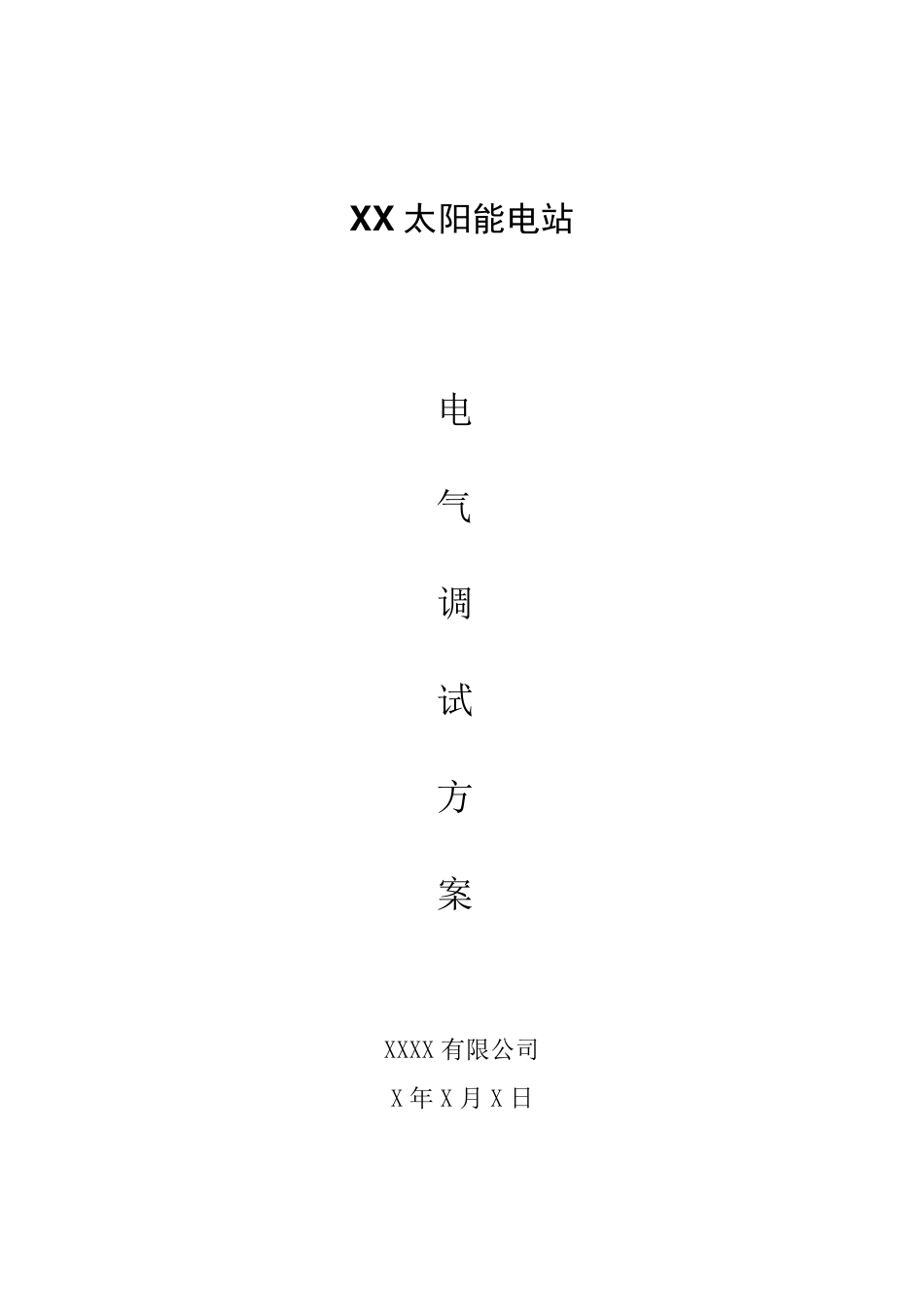

X X 太阳能电站 电 气 调 试 方 案 XXXX 有限公司 X 年 X 月 X 日 1.工 程 概 况： 本期新建光伏发电场区及35kV 开关站1 座、站用变 1 台、35KV 配电柜 9面、二次控制柜 20 面。 2.质量目标及要求： 严格按照 GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T596-1996《电力设备预防性试验规程》等有关技术规范,对光伏发电场区及35kV 变电所电气设备进行交接性试验、以检验其性能，确保其能够在安全、良好的条件下投入运行。 3.主要试验依据及验收标准： 3.1（GB50150-2006）《电气装置安装工程电气设备交接试验标准》 3.2 DL/T596-1996《电力设备预防性试验规程》 3.3 《电业安全工作规定（发电厂和变电所部分）》 3.4 《继电保护及电网安全自动装置现场工作规定》 3.5 《电力系统继电保护及安全自动装置反事故措施要点》 3.6 《继电保护及安全自动装置检验条例》 3.7 JJG313-2004《测量用电流互感器检定规程》 3.8 JJG314-2004《测量用电压互感器检定规程》； 3.9 甲方提供的有效书面要求和设备制造厂（商）的技术资料要求等有关规范标准进行。 4.试验的组织机构： 总 指 挥： 副总指挥： 成 员： 现场指挥： 安 全 组： 5 试验内容： 5.1 主要试验仪器设备 序号 名称 数量 单位 备注 1 绝缘电阻测试仪 1 台 2 直阻测试仪 1 台 3 直流高压发生器 1 台 4 回路电阻测试仪 1 台 5 交直流电压表 1 台 6 交流耐压试验仪 1 台 7 介损测试仪 1 台 8 变比测试仪 1 台 9 开关特性测试仪 1 台 10 接地电阻测试仪 1 台 11 继保之星 1 台 12 单双臂电桥 1 台 13 线箱，线包，工具箱 3 套 14 绝缘胶带、塑料带、保险丝 5 套 6.试验范围： 光伏发电场区汇流箱、箱逆变设备，以及开关站区站用变、35KV 配电柜、二次柜。配电设备的耐压试验及系统调试。 6.1 调试的范围为： 本期新建的主设备及其对应附属装置的常规的一次电气设备的试验，二次保护装置的试验检测。 7、调试准备 7.1 汇流箱 汇流箱的试验项目如下： （1）测量汇流箱内电气一次元件的绝缘电阻。 7.1.1 使用仪器设备 兆欧表一只：1000V 万用表一只 7.1.2 调试应具备的条件 （1）汇流箱、直流柜安装完毕，并符合安装规程要求，办理完安装验收签证。 （2）汇流箱直流柜外观检查，内部线连接正确，正负极标示正确。 7.1.3 调试步骤和...
