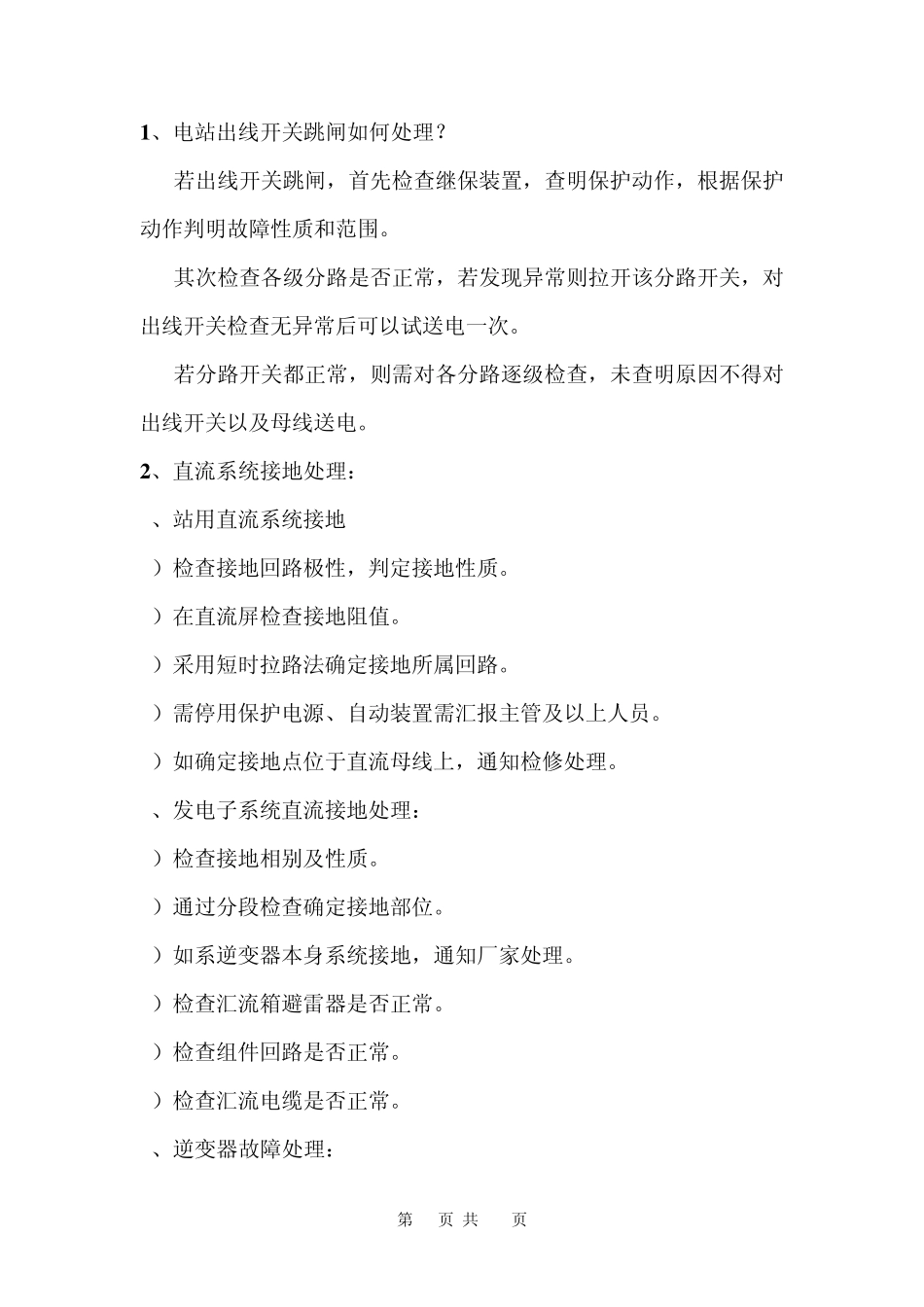

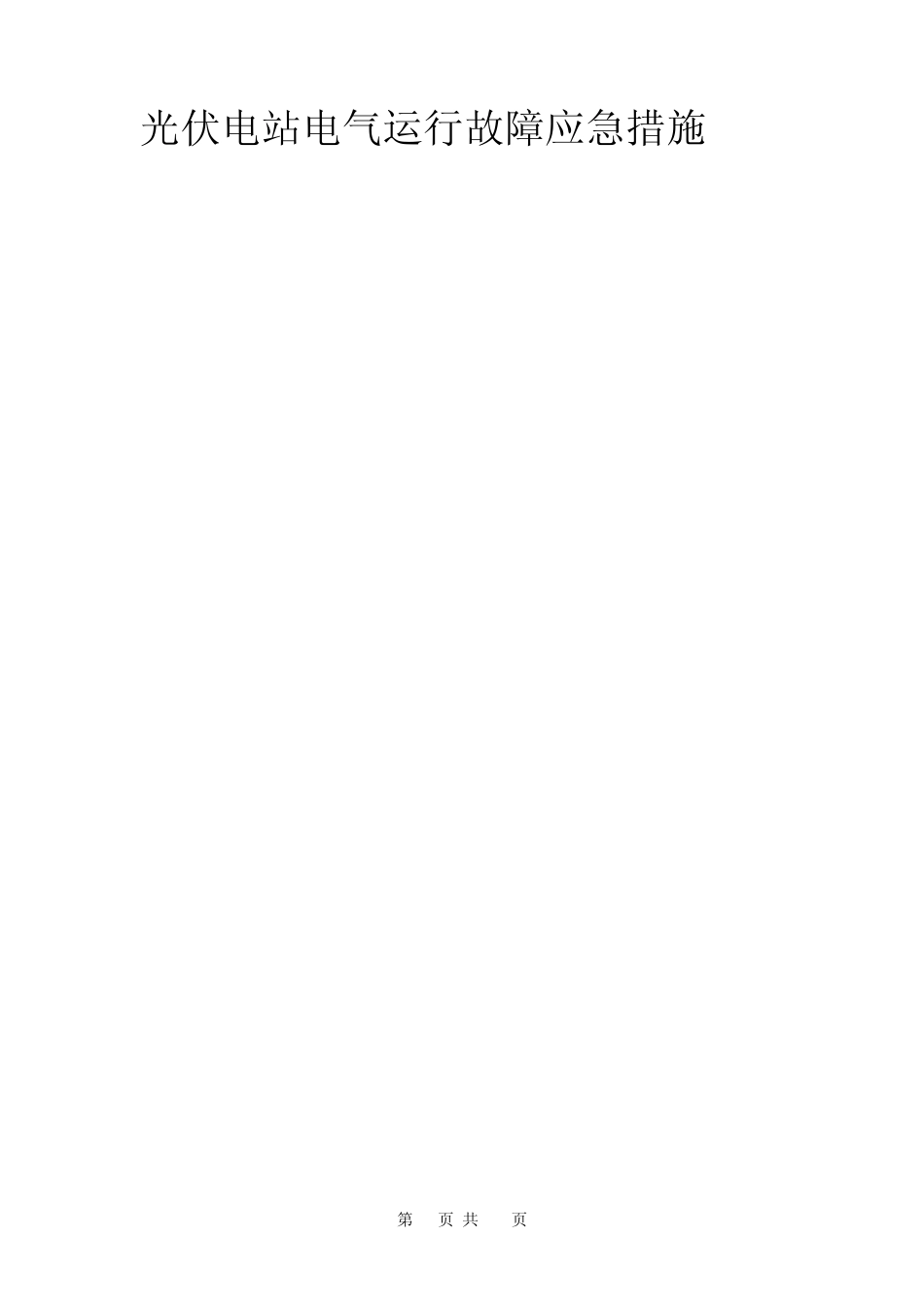

第 1 页 共 11 页 光伏电站电气运行故障应急措施 第 2 页 共 11 页 1 、电站出线开关跳闸如何处理？ 若出线开关跳闸，首先检查继保装置，查明保护动作，根据保护动作判明故障性质和范围。 其次检查各级分路是否正常，若发现异常则拉开该分路开关，对出线开关检查无异常后可以试送电一次。 若分路开关都正常，则需对各分路逐级检查，未查明原因不得对出线开关以及母线送电。 2 、直流系统接地处理： 1、站用直流系统接地 1）检查接地回路极性，判定接地性质。 2）在直流屏检查接地阻值。 3）采用短时拉路法确定接地所属回路。 4）需停用保护电源、自动装置需汇报主管及以上人员。 5）如确定接地点位于直流母线上，通知检修处理。 2、发电子系统直流接地处理： 1）检查接地相别及性质。 2）通过分段检查确定接地部位。 3）如系逆变器本身系统接地，通知厂家处理。 4）检查汇流箱避雷器是否正常。 5）检查组件回路是否正常。 6）检查汇流电缆是否正常。 3、逆变器故障处理： 第 3 页 共 11 页 1、逆变器关闭后的处理： 1）检查、检修工作正常关闭时，需等待五分钟，待电容放电完毕后，方可打开逆变器柜门。 2）因外部电网原因导致逆变器关闭时，逆变器将自动进入重启状态，连续重启五次（可调）不成功后，逆变器将锁定一小时（可调）。 3）逆变器内部故障时，根据显示面板报警信息，判断故障类型，并及时处理汇报。 2、直流输入不足： 1）检查直流侧刀闸确已合好，检查直流汇流母线电压。 2）检查直流电压测量值于显示面板数值一致，若一致则确定是电压传感回路不正常，检查接线有无脱落，熔丝是否熔断，电路板有无损坏。 3、线路准备未就绪： 1）检查交流侧刀闸确已合好，检查变压器低压侧电压在 270v左右。 2）检查交流电压、频率测量值于显示面板数值一致，若一致则确定是线路电压传感回路不正常，，检查接线有无脱落，熔丝是否熔断，电路板有无损坏。 4、逆变器保险熔断： 1）检查确认逆变器保险是否熔断，检查逆变模块是否有损坏的 IGCT或门极信号驱动板。 2）若模块完好，更换击穿的熔丝，并在投运前检查门极信号控制模板正常。 第 4 页 共 11 页 5、逆变器温度高： 1）检查空气过滤器是否清洁无杂物，是否堵塞。 2）检查风扇工作正常。 3）检查温度测量装置是否正常。 6、门极反馈故障： 1）检查门极驱动板确有电压，若无电压，LED灯不亮。 2）检查门极驱动板上的光缆连接...
