光伏电站调试方案

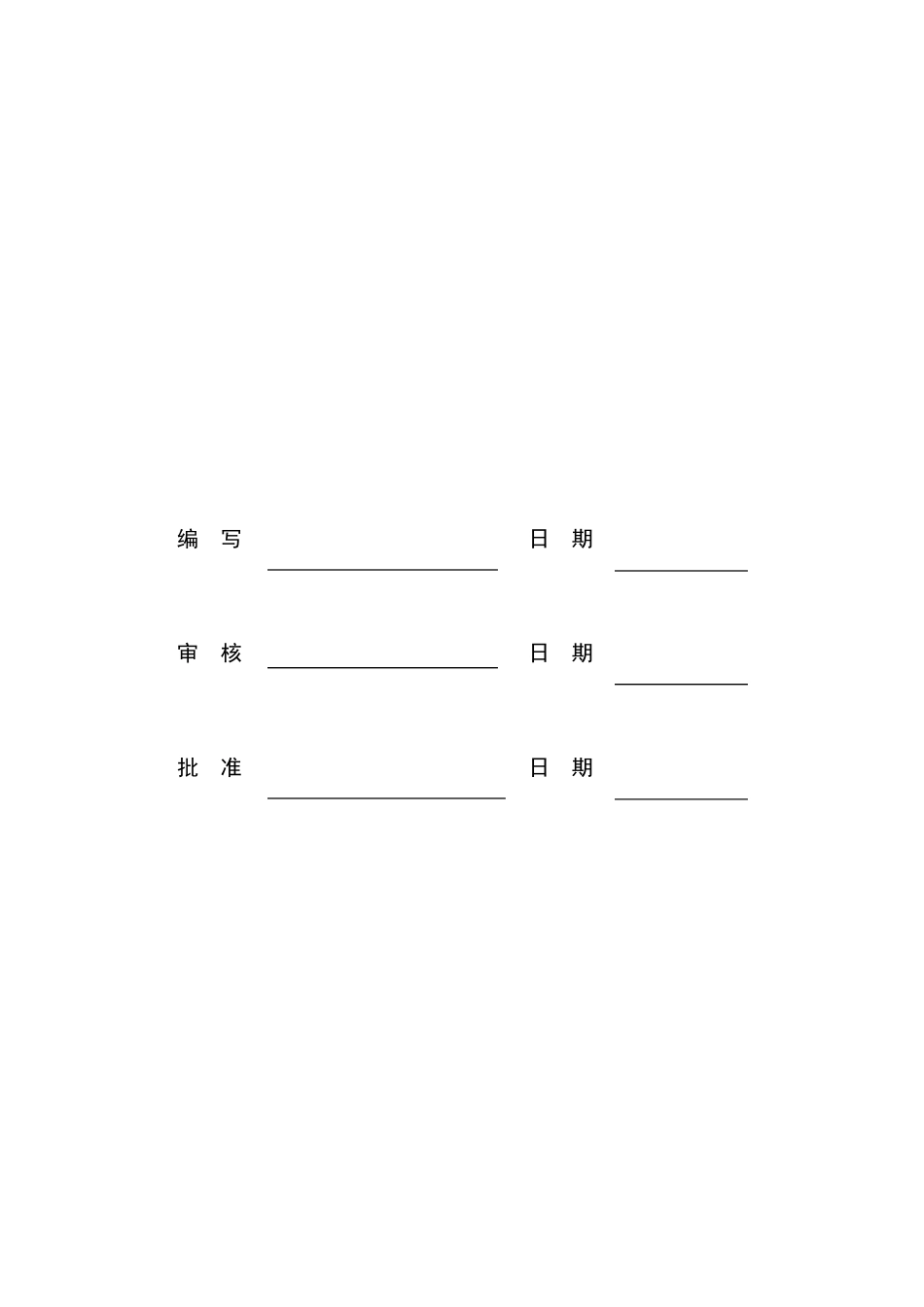

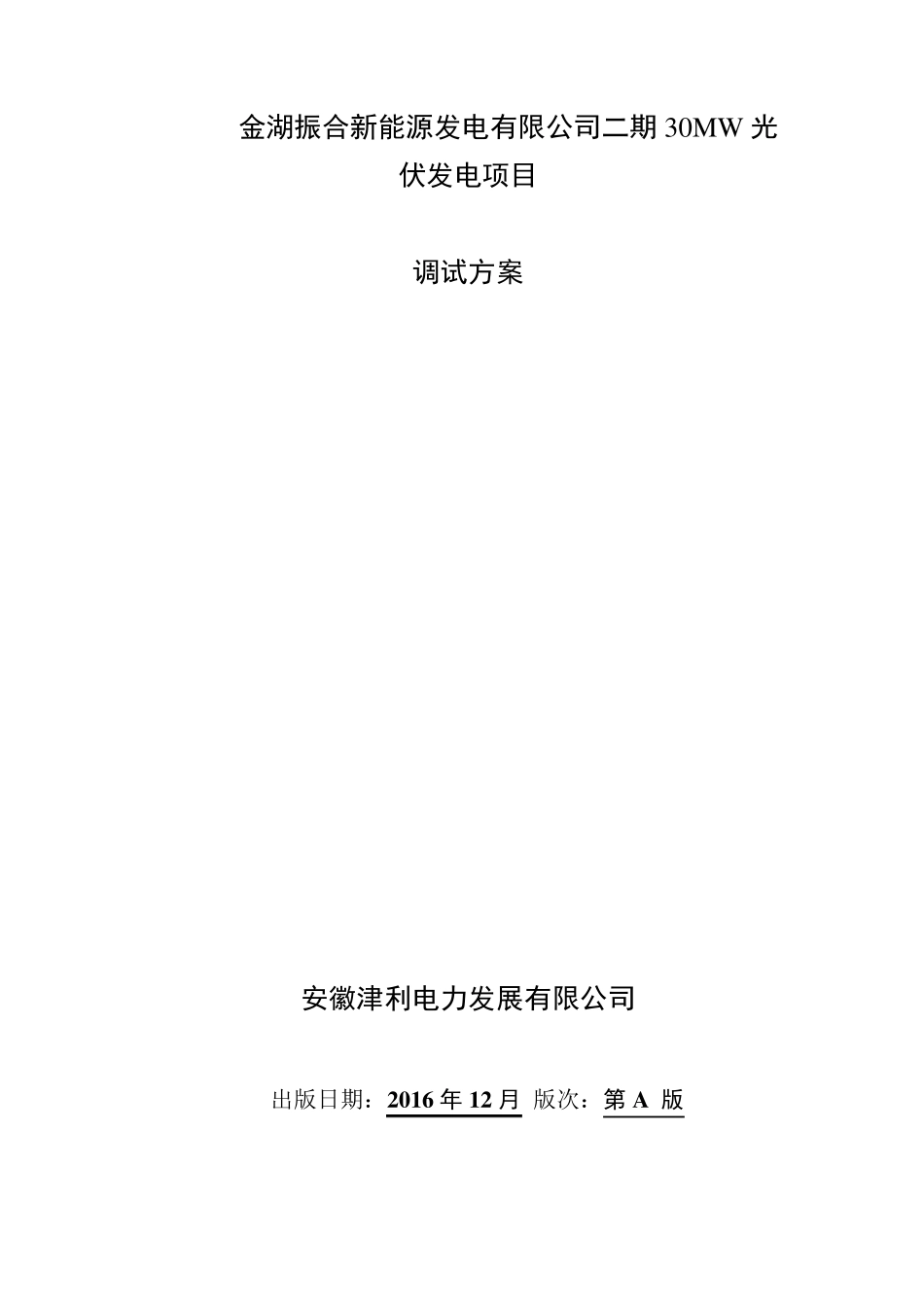

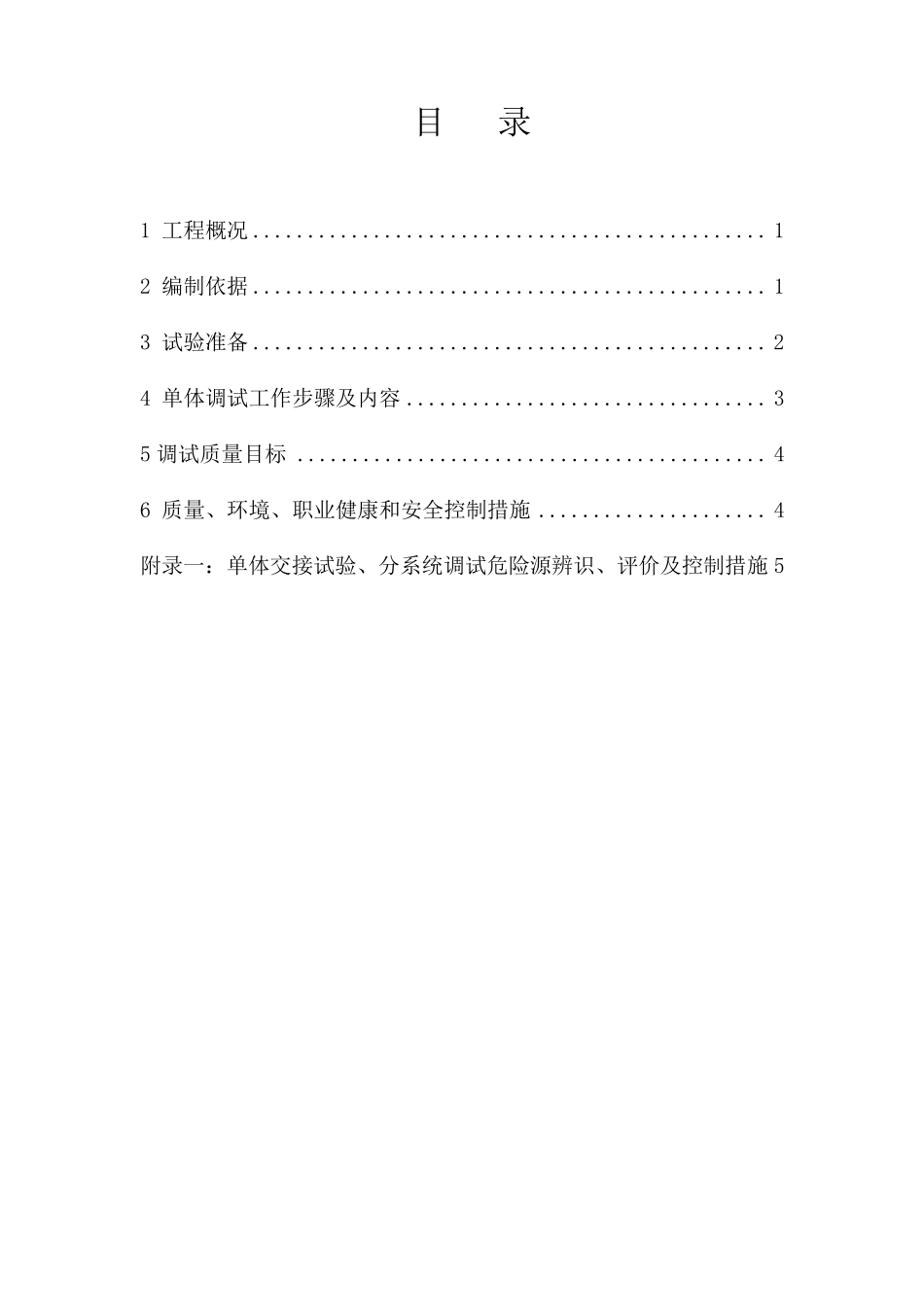

金湖振合新能源发电有限公司二期 30MW 光 伏发电项目 调试方案 安徽津利电力发展有限公司 出版日期：2016 年 12 月 版次：第 A 版 编 写 日 期 审 核 日 期 批 准 日 期 目 录 1 工程概况 ............................................... 1 2 编制依据 ............................................... 1 3 试验准备 ............................................... 2 4 单体调试工作步骤及内容 ................................. 3 5 调试质量目标 ........................................... 4 6 质量、环境、职业健康和安全控制措施 ..................... 4 附录一：单体交接试验、分系统调试危险源辨识、评价及控制措施 5 1 金湖振合新能源发电有限公司二期30MW 光伏发电项目 单体交接试验、分系统调试方案 1. 概述 1.1 工程概述 金湖县30MW 分布式光伏发电项目是一新光伏电站，站址位于金湖县塔集镇金平村，地势平坦，交通便利。工程规模简要描述如下，本期光伏发电工程组件安装在35 个蓄水池塘上，采用“分区发电、集中并网”方案：根据地形及方位不同将光伏发电系统分为 21 个分系统，以 1.25MWp 为一个光伏发电分系统，每个分系统通过 2 台 630kW 逆变器整流逆变输出 315V 三相交流电后，再通过一台1250kVA 变压器 升压后，通过电缆线路送至 35kV 电压等级实现并网。 2. 编制依据 《电气装置安装工程电气设备交接验收标准》（GB50150-2006）； 《电力设备交接和预防性试验规程》（Q/GDW-10-J206-2002） 《电力系统安全工作规程》； 《火电发电厂基本建设工程启动及竣工验收规程》（2009 年版） 《电力建设工程质量监督检查典型大纲》(光伏发电部分) 《火力发电建设工程机组调试技术规范》DL/5294-2013 《火力发电建设工程机组调试质量验收及评定标准》DL/5295-2013 《电力建设工程预算定额》（2006 版）。 相关设计院设计图纸； 相关厂家产品技术说明书、调试大纲等技术资料。 3. 试验准备 3.1 试验人员配置 试验人员应保证较高的专业素质并持有相关证件，并提前对即将进行的工作有充分的准备。熟悉了解相关的设备参数、规范。认证核对分析危险源并制定应对措施。 更具该工程的实际规模，我公司拟配备两名的专业试验/调试技术人员。对试验、调试过程中发现的设备、安装缺陷应有专业人员配合和处理。 3.2 仪器设备配备 使用...
