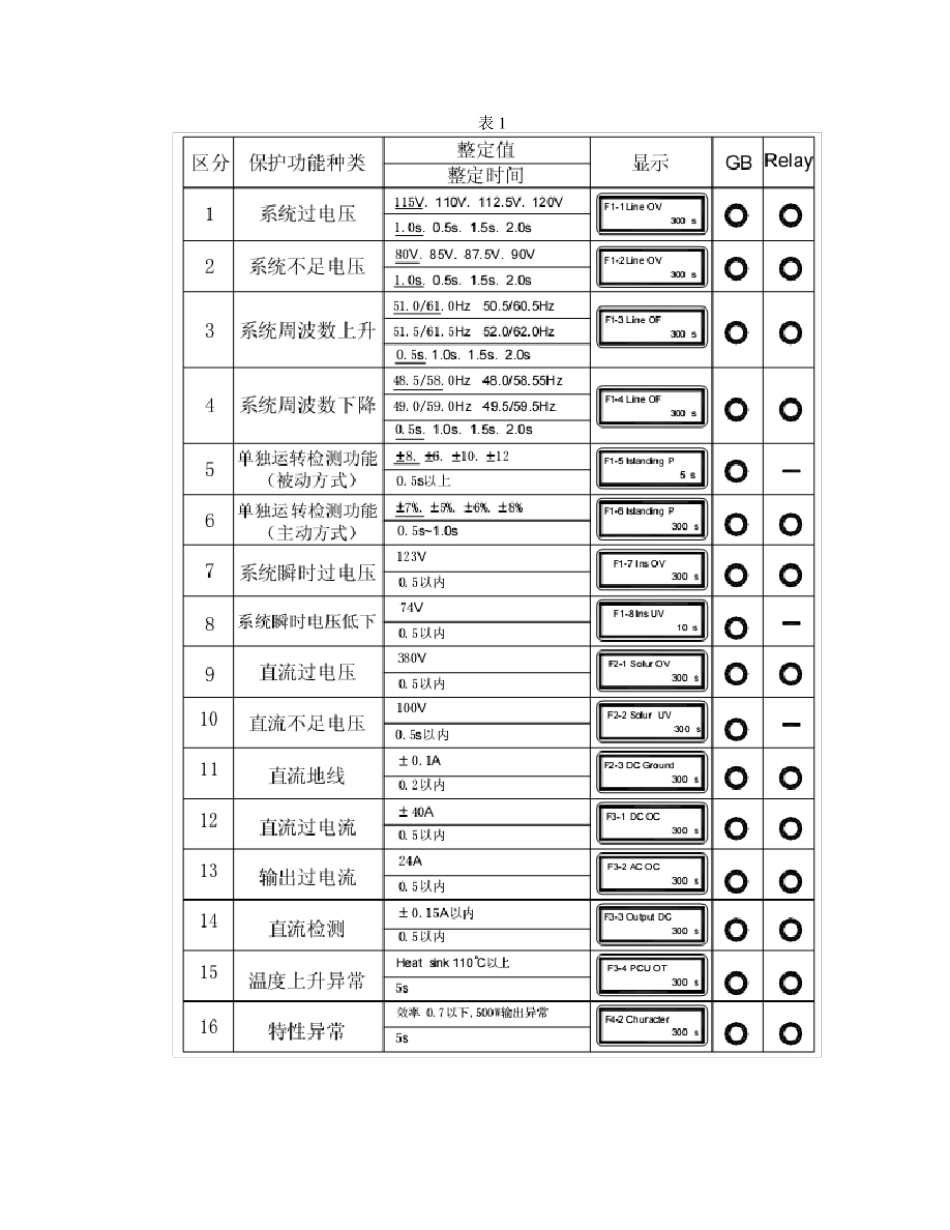

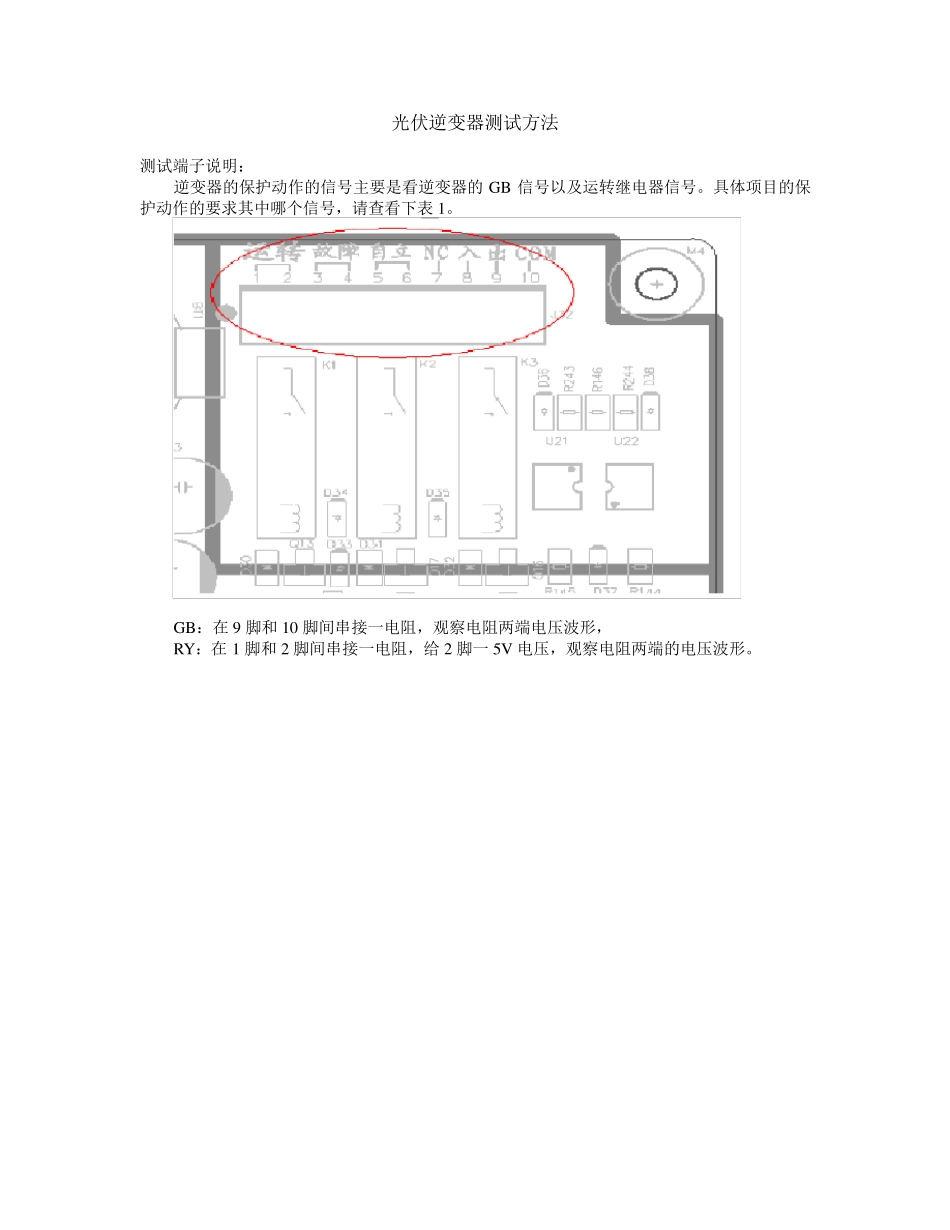

光伏逆变器测试方法 测试端子说明： 逆变器的保护动作的信号主要是看逆变器的GB 信号以及运转继电器信号。具体项目的保护动作的要求其中哪个信号，请查看下表 1。 GB：在 9 脚和 10 脚间串接一电阻，观察电阻两端电压波形， RY：在 1 脚和 2 脚间串接一电阻，给 2 脚一 5V 电压，观察电阻两端的电压波形。 表 1 1 模拟测试 测试说明：a.由于逆变器并网工作时，以下项目无法进行实际测试，而在内部信号检测端施加等效信号进行模拟测试。 b.进行模拟测试之前，需把电感L2 和L3 的2 脚从PCB 上断开，如下图： 图3 1 .1 交流过电流测试 测试方法： 图4 交流过电流测试图 a. 按图3、4 连接线路； b. 把控制面板上的AC_I 的端子拔掉，在AC_I 的端子的2、4 脚加入对应等效电流的交流电压信号。如图4。电流等效电压的关系：5A=1V。交流过电流整定值24A 对应的等效交流电压为4.8Vrms. c. 电网频率为50Hz，加入对应频率的交流电压信号，从整定值的90%缓慢（0.1V 步长）增加到过流保护点，记录此时电压V1，换算成电流值； d. 交流电压信号跳变：从0V 开始跳变到V1+0.2， 从0V 开始跳变到过流保护整定值的110%， 从0V 开始跳变到过流保护整定值的150%， 分别测量保护动作的时间； e. 电网的频率设为60Hz，重复c～d 步骤； 判定标准： 1、交流过流，保护装置能正常动作（查看 GB 信号变为高电平）,并且 LED 屏上显示故障一致； 2、保护点在保护整定值的5%内，整定值最大不超过150%； 3、保护动作时间在 0.5 秒以内。 1 .2 直流过欠压保护 测试方法： 图5 直流过欠压测试图 a. 按图3、5 接线路； b. 把控制面板上的Solar_Vdc 端子拔掉，从PV-OV/UV 端子外加直流电压信号，1 脚为正，2 脚为负。直流信号与实际直流电压关系：模拟信号1V=实际电压122.67V； c. 电网频率为50Hz，直流电压从保护整定值的90%缓慢（0.01V 步长）增加到保护点，记录保护点的电压值V1，换算成实际电压值； d. 直流电压过压跳变：从额定电压开始跳变增加到保护点电压V1+0.01， 从额定电压开始跳变增加到保护整定值的110%， 从额定电压开始跳变增加到保护整定值的150%， 分别测试量保护动作时间； e. 直流电压从保护整定值的110%缓慢下降（0.01V 步长）到保护装置动作为止，测量直流电压值V2； f. 直流电压欠压跳变：从额定电压开始跳变下降到保护点电压V2-0.01， 从额定电压开始跳变下...
