光刻工艺简要流程介绍

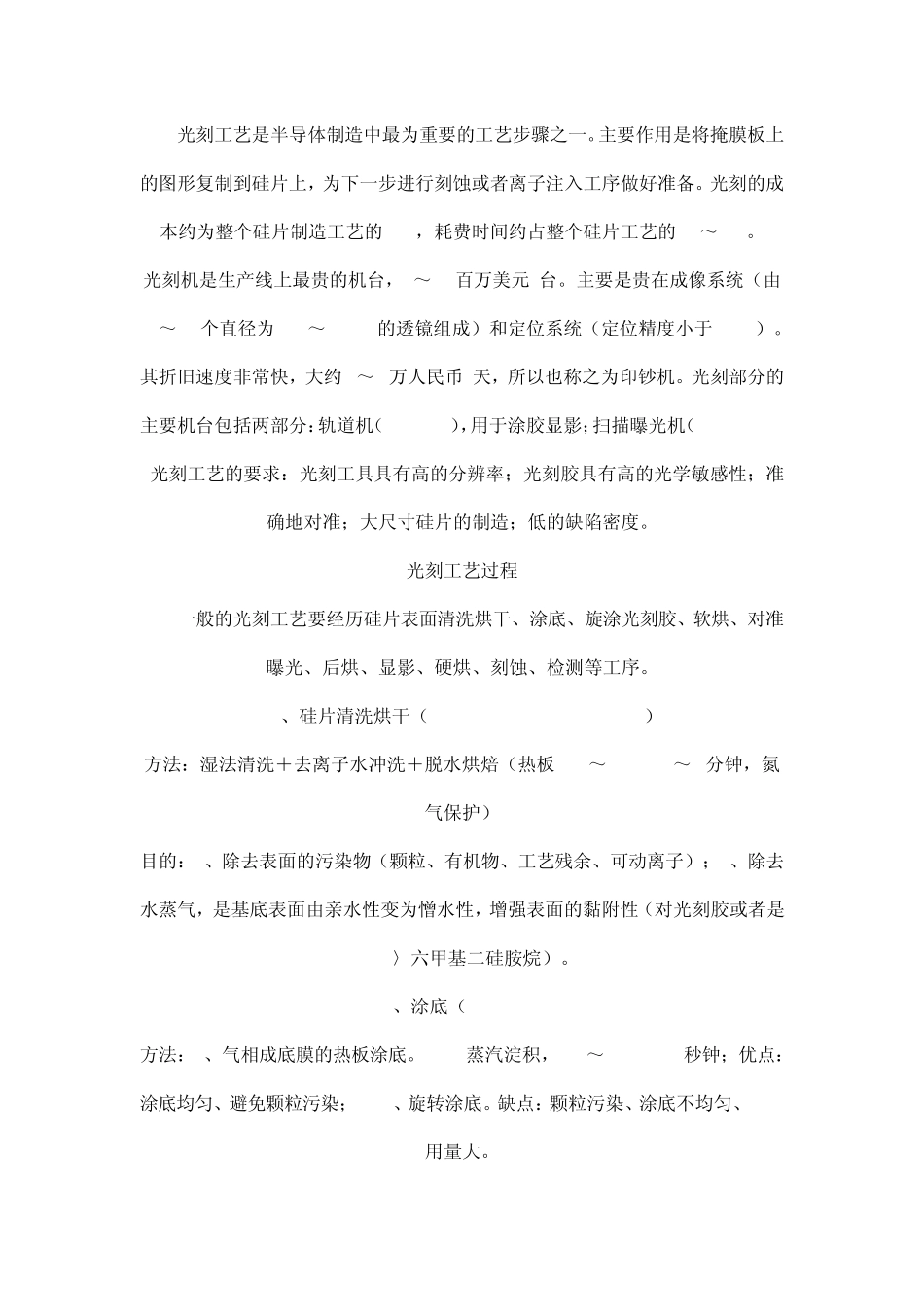

光刻工艺是半导体制造中最为重要的工艺步骤之一。主要作用是将掩膜板上的图形复制到硅片上，为下一步进行刻蚀或者离子注入工序做好准备。光刻的成本约为整个硅片制造工艺的 1/3，耗费时间约占整个硅片工艺的 40～60%。 光刻机是生产线上最贵的机台，5～15百万美元/台。主要是贵在成像系统（由15～20个直径为 200～300mm的透镜组成）和定位系统（定位精度小于 10nm）。其折旧速度非常快，大约 3～9万人民币/天，所以也称之为印钞机。光刻部分的主要机台包括两部分：轨道机（Tracker），用于涂胶显影；扫描曝光机（Scanning ) 光刻工艺的要求：光刻工具具有高的分辨率；光刻胶具有高的光学敏感性；准确地对准；大尺寸硅片的制造；低的缺陷密度。 光刻工艺过程 一般的光刻工艺要经历硅片表面清洗烘干、涂底、旋涂光刻胶、软烘、对准曝光、后烘、显影、硬烘、刻蚀、检测等工序。 1、硅片清洗烘干（Cleaning and Pre-Baking） 方法：湿法清洗＋去离子水冲洗＋脱水烘焙（热板 150～2500C,1～2分钟，氮气保护） 目的：a、除去表面的污染物（颗粒、有机物、工艺残余、可动离子）；b、除去水蒸气，是基底表面由亲水性变为憎水性，增强表面的黏附性（对光刻胶或者是HMDS-〉六甲基二硅胺烷）。 2、涂底（Priming) 方法：a、气相成底膜的热板涂底。HMDS蒸汽淀积，200～2500C,30秒钟；优点：涂底均匀、避免颗粒污染； b、旋转涂底。缺点：颗粒污染、涂底不均匀、HMDS用量大。 目的：使表面具有疏水性，增强基底表面与光刻胶的黏附性。 3、旋转涂胶（Spin-on PR Coating） 方法：a、静态涂胶（Static）。硅片静止时，滴胶、加速旋转、甩胶、挥发溶剂（原光刻胶的溶剂约占65～85%,旋涂后约占10～20%）； b、动态（Dynamic）。低速旋转（500rpm_rotation per minute）、滴胶、加速旋转（3000rpm）、甩胶、挥发溶剂。 决定光刻胶涂胶厚度的关键参数：光刻胶的黏度（Viscosity），黏度越低，光刻胶的厚度越薄；旋转速度，速度越快，厚度越薄； 影响光刻胶厚度均运性的参数：旋转加速度，加速越快越均匀；与旋转加速的时间点有关。 一般旋涂光刻胶的厚度与曝光的光源波长有关（因为不同级别的曝光波长对应不同的光刻胶种类和分辨率）： I-line最厚，约0.7～3μ m；KrF的厚度约0.4～0.9μ m；ArF的厚度约0.2～0.5μ m。 4、软烘（Soft Baking） 方法：真空热板，85～120℃,30～60秒； 目的：除去溶剂（4～7%）；增强黏附性；释放...
