光圈基础知识培训

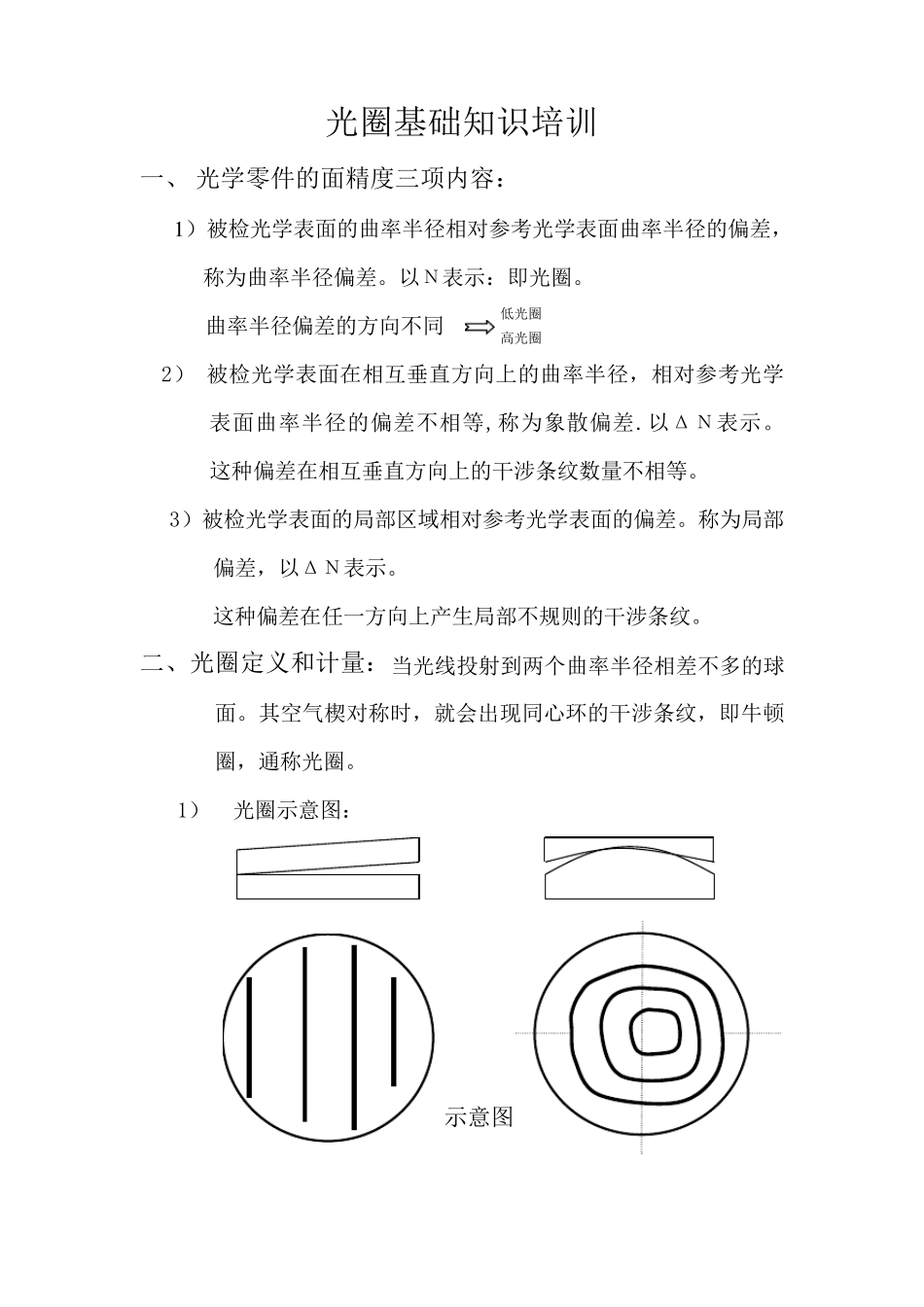

光圈基础知识培训_第1页
1/8

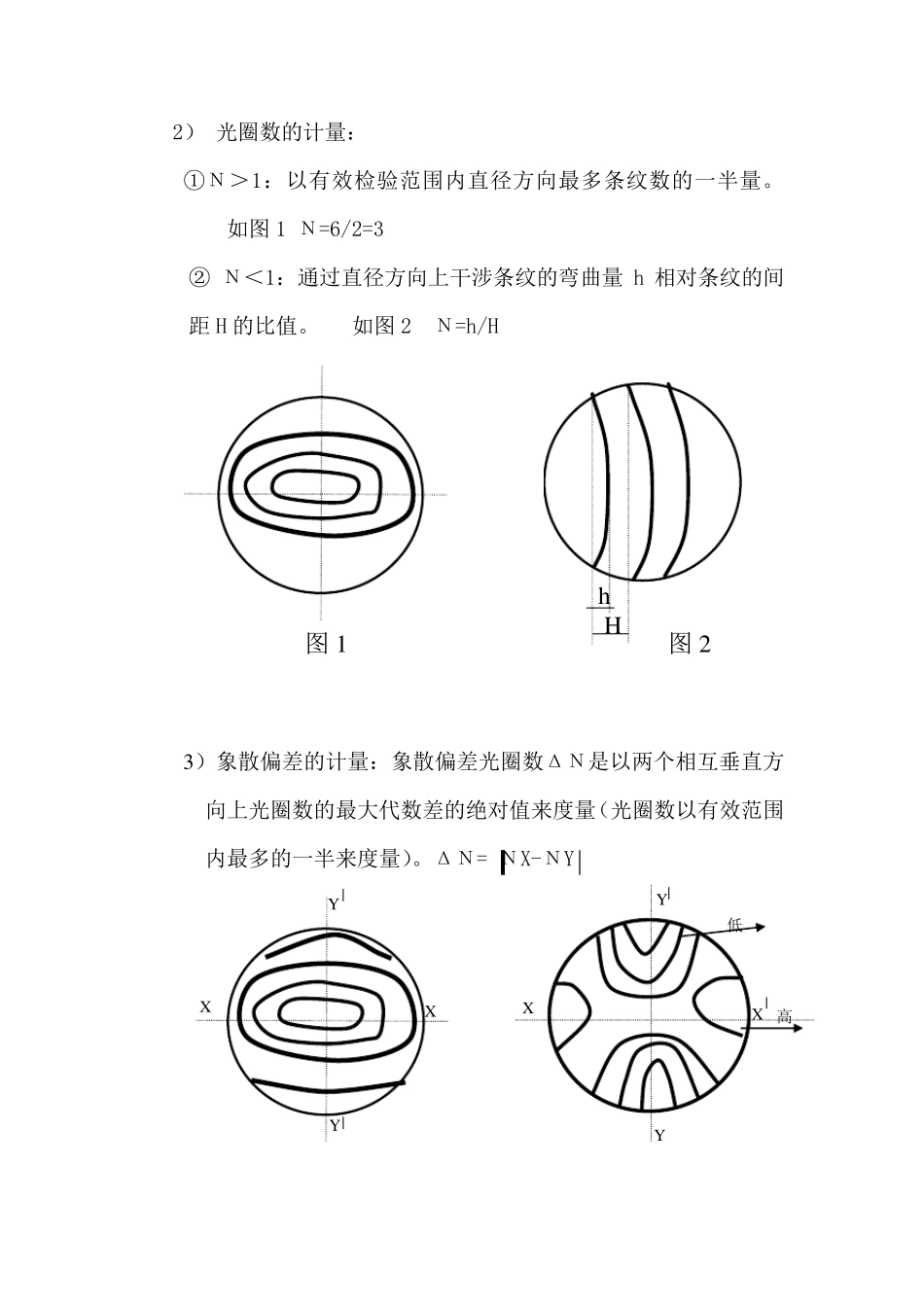

光圈基础知识培训_第2页
2/8

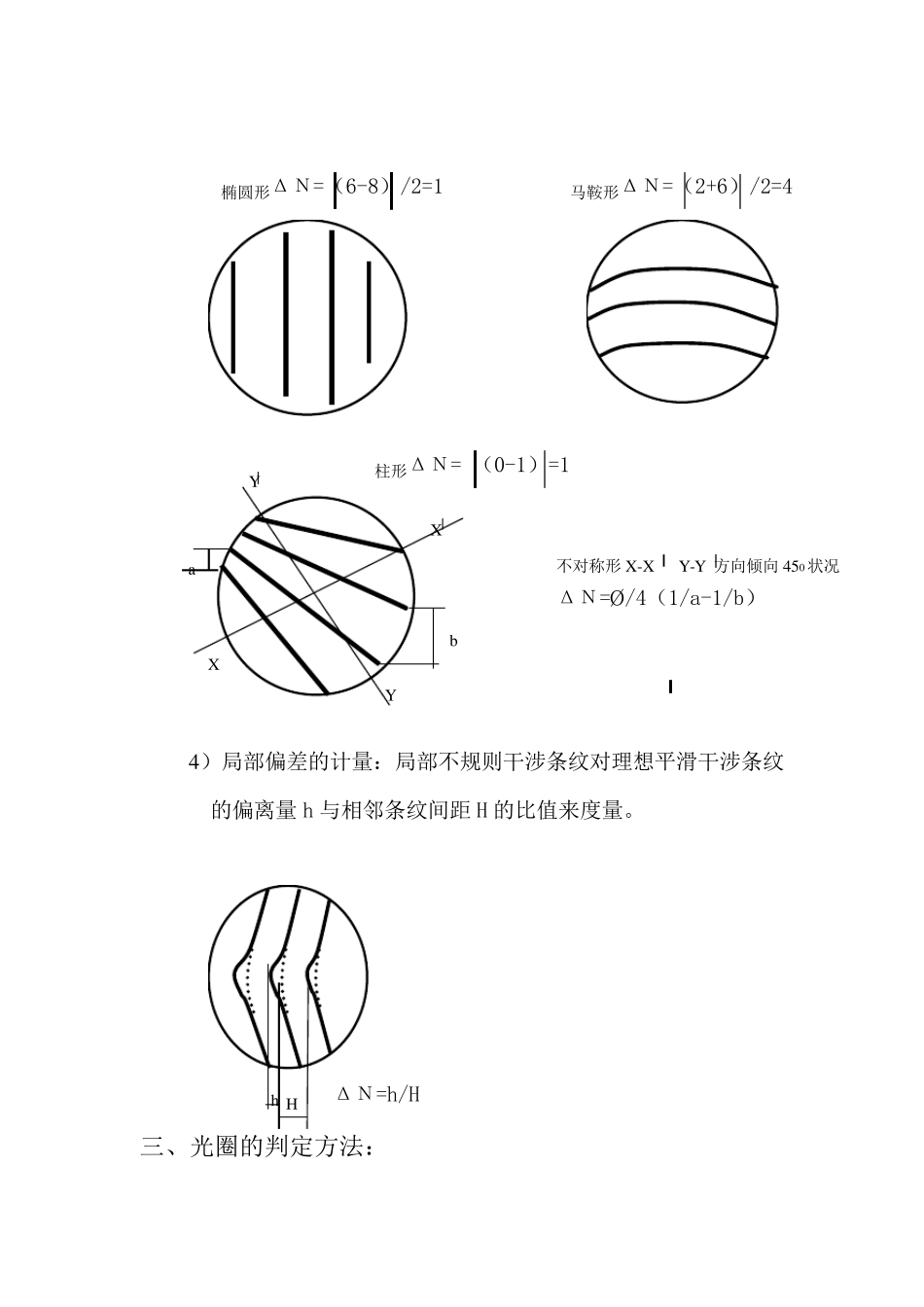

光圈基础知识培训_第3页
3/8
光圈基础知识培训 一、 光学零件的面精度三项内容: 1 )被检光学表面的曲率半径相对参考光学表面曲率半径的偏差,称为曲率半径偏差。以Ν表示:即光圈。 曲率半径偏差的方向不同 2) 被检光学表面在相互垂直方向上的曲率半径,相对参考光学 表面曲率半径的偏差不相等,称为象散偏差.以ΔΝ表示。 这种偏差在相互垂直方向上的干涉条纹数量不相等。 3)被检光学表面的局部区域相对参考光学表面的偏差。称为局部偏差,以ΔΝ表示。 这种偏差在任一方向上产生局部不规则的干涉条纹。 二、光圈定义和计量:当光线投射到两个曲率半径相差不多的球面。其空气楔对称时,就会出现同心环的干涉条纹,即牛顿圈,通称光圈。 1) 光圈示意图: 低光圈 高光圈 示意图 2) 光圈数的计量: ①Ν>1:以有效检验范围内直径方向最多条纹数的一半量。 如图1 Ν=6/2=3 ② Ν<1:通过直径方向上干涉条纹的弯曲量h 相对条纹的间距H 的比值。 如图2 Ν=h/H 3)象散偏差的计量:象散偏差光圈数ΔΝ是以两个相互垂直方向上光圈数的最大代数差的绝对值来度量(光圈数以有效范围内最多的一半来度量)。ΔΝ= ΝX-ΝY 图1 h 图2 H 低 高 X X Y X X Y Y Y 4)局部偏差的计量:局部不规则干涉条纹对理想平滑干涉条纹的偏离量h 与相邻条纹间距H 的比值来度量。 三、光圈的判定方法: 椭圆形ΔΝ=(6-8)/2=1 马鞍形ΔΝ=(2+6)/2=4 柱形ΔΝ= (0-1)=1 X Y Y不对称形X-X Y-Y 方向倾向 450 状况 ΔΝ=/4(1/a-1/b) a b X h H ΔΝ=h/H ※样板:白光灯以一个红色为一个光圈,依次娄推。 ※干涉仪:以黑白相间为一个光圈,依次娄推。 ① 样板检光圈方法 1 :在白光下,以红色为基准,视黄色与绿色的位置来判定高低,若黄色在红色之内,绿色在红色之外,即高光圈。若绿色在红色内,黄色在红色之外则是低光圈。 ② 样板检光圈方法 2 :微压法,当从样板的两边或对称的三个点同时向下加压时,若光圈由中心向外扩散,则是高光圈。如果是由边缘向里收宿,则表示光圈低。 ③ 干涉仪检光圈方法 1 :在零件与标准块中间加压,若光圈由中心向外扩散,则低光圈,反之为高光圈。 ④ 干涉仪检光圈方法 2 :用手向前推动螺钉,使零件与标准块距离缩短,若光圈中心向外扩散,则是高光圈。反之为低光圈。 高和低光圈塌边:剖面图 高和低光圈勾边:剖面⑤ 干涉仪检光圈方法3:用手压标准块,同推螺钉方...
