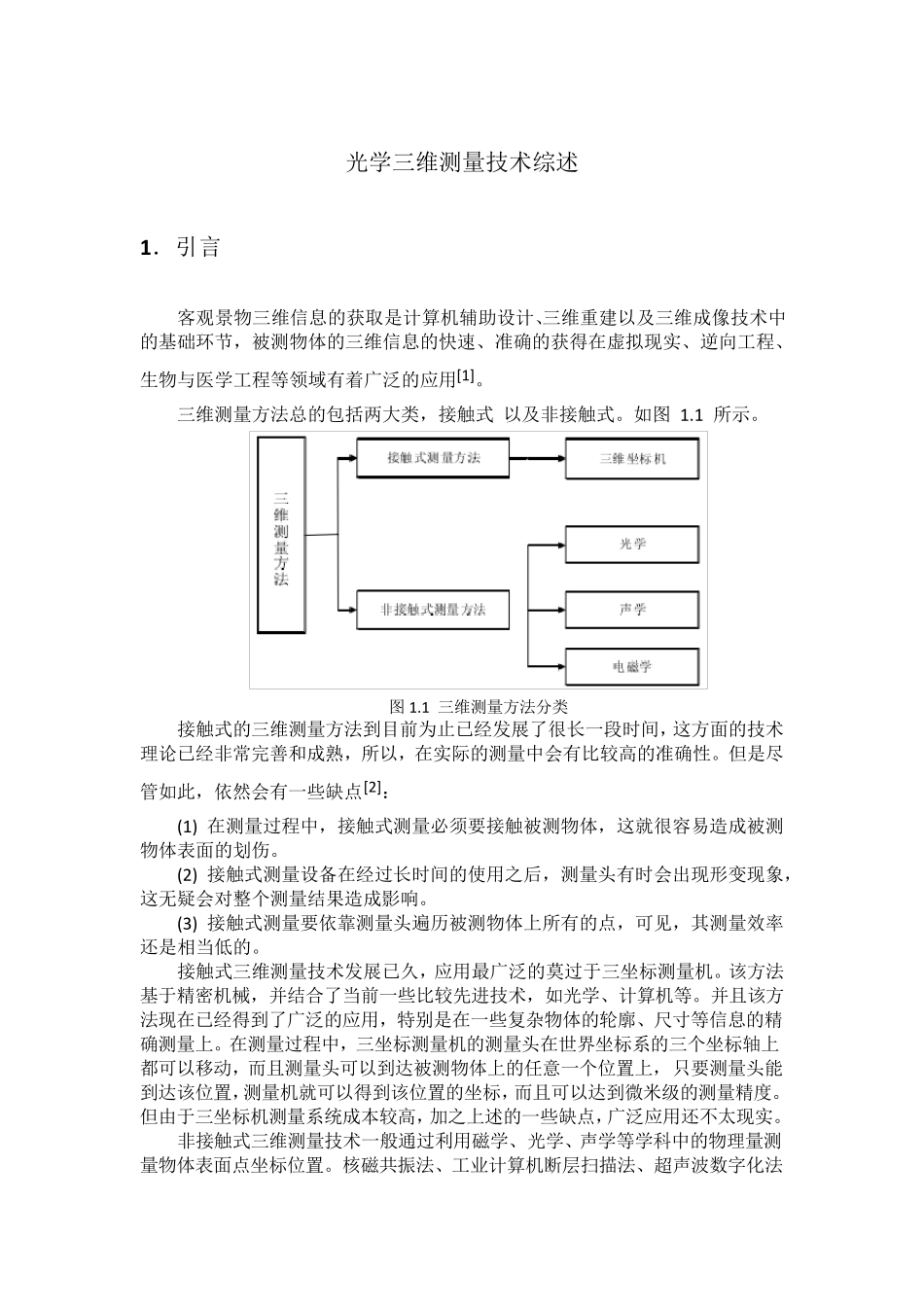

光学三维测量技术综述 1 ．引言 客观景物三维信息的获取是计算机辅助设计、三维重建以及三维成像技术中的基础环节，被测物体的三维信息的快速、准确的获得在虚拟现实、逆向工程、生物与医学工程等领域有着广泛的应用[1]。 三维测量方法总的包括两大类，接触式 以及非接触式。如图 1.1 所示。 图 1.1 三维测量方法分类 接触式的三维测量方法到目前为止已经发展了很长一段时间，这方面的技术理论已经非常完善和成熟，所以，在实际的测量中会有比较高的准确性。但是尽管如此，依然会有一些缺点[2]： (1) 在测量过程中，接触式测量必须要接触被测物体，这就很容易造成被测物体表面的划伤。 (2) 接触式测量设备在经过长时间的使用之后，测量头有时会出现形变现象，这无疑会对整个测量结果造成影响。 (3) 接触式测量要依靠测量头遍历被测物体上所有的点，可见，其测量效率还是相当低的。 接触式三维测量技术发展已久，应用最广泛的莫过于三坐标测量机。该方法基于精密机械，并结合了当前一些比较先进技术，如光学、计算机等。并且该方法现在已经得到了广泛的应用，特别是在一些复杂物体的轮廓、尺寸等信息的精确测量上。在测量过程中，三坐标测量机的测量头在世界坐标系的三个坐标轴上都可以移动，而且测量头可以到达被测物体上的任意一个位置上，只要测量头能到达该位置，测量机就可以得到该位置的坐标，而且可以达到微米级的测量精度。但由于三坐标机测量系统成本较高，加之上述的一些缺点，广泛应用还不太现实。 非接触式三维测量技术一般通过利用磁学、光学、声学等学科中的物理量测量物体表面点坐标位置。核磁共振法、工业计算机断层扫描法、超声波数字化法等非光学的非接触式三维测量方法也都可以测量物体的内部及外部结构的表面信息，且不需要破坏被测物体，但是这种测量方法的精度不高。而光学三维轮廓测量由于其非接触性、高精度与高分辨率,在 CAD /CAE、反求工程、在线检测与质量保证、多媒体技术、医疗诊断、机器视觉等领域得到日益广泛的应用,被公认是最有前途的三维轮廓测量方法[3]。由于光不能深入物体内部，所以光学三维测量只能测量物体表面轮廓，因此，本文中所言光学三维测量即指光学三维轮廓测量，此后不再单独解释。 光学三维测量技术总体而言可以分为主动式光学三维测量和被动式光学三维测量，根据具体的原理又可以分为双目立体视觉测量法、离焦测量法、飞行时间法、激光三角法、莫尔轮廓术和结构光编码法等...
