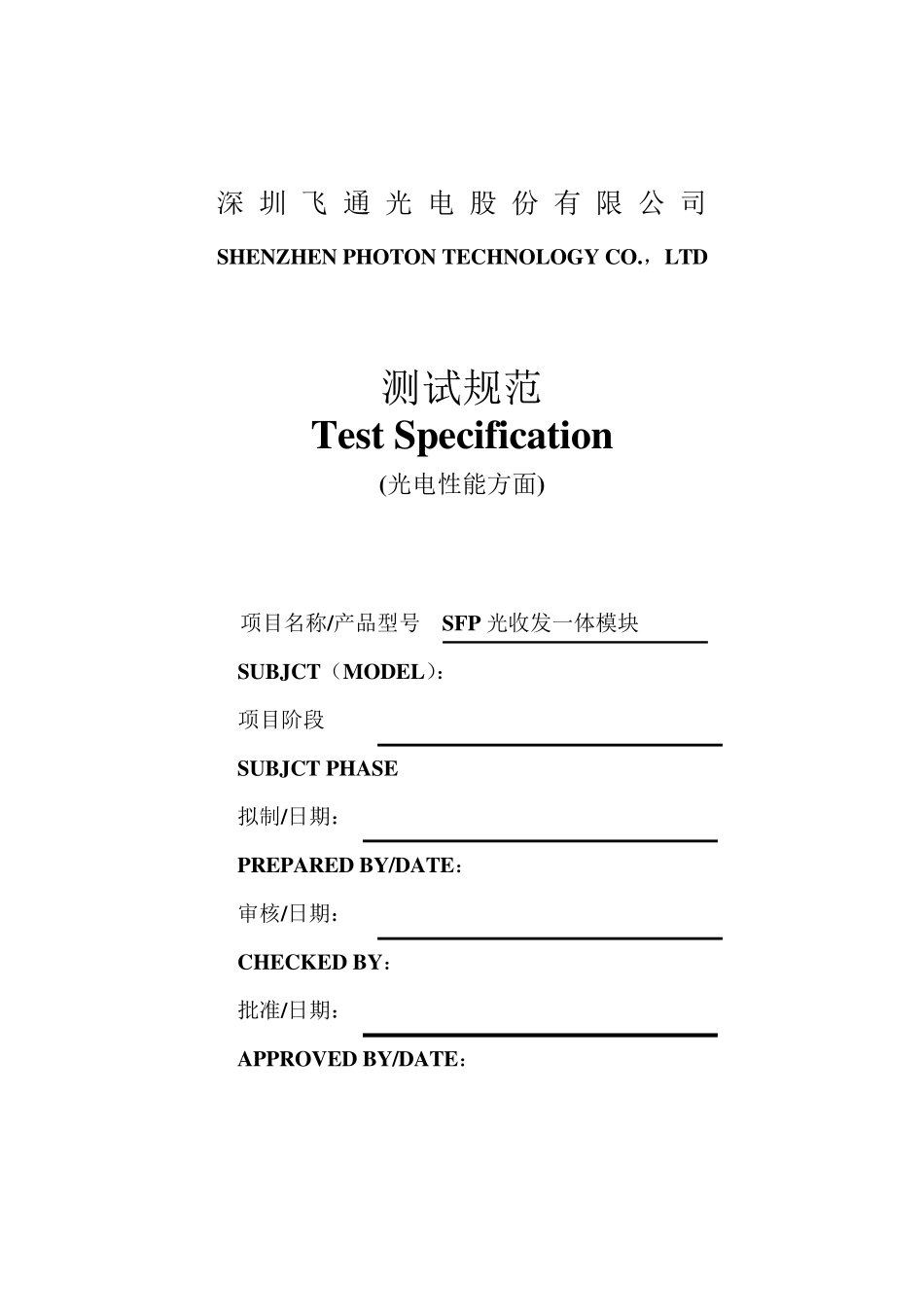

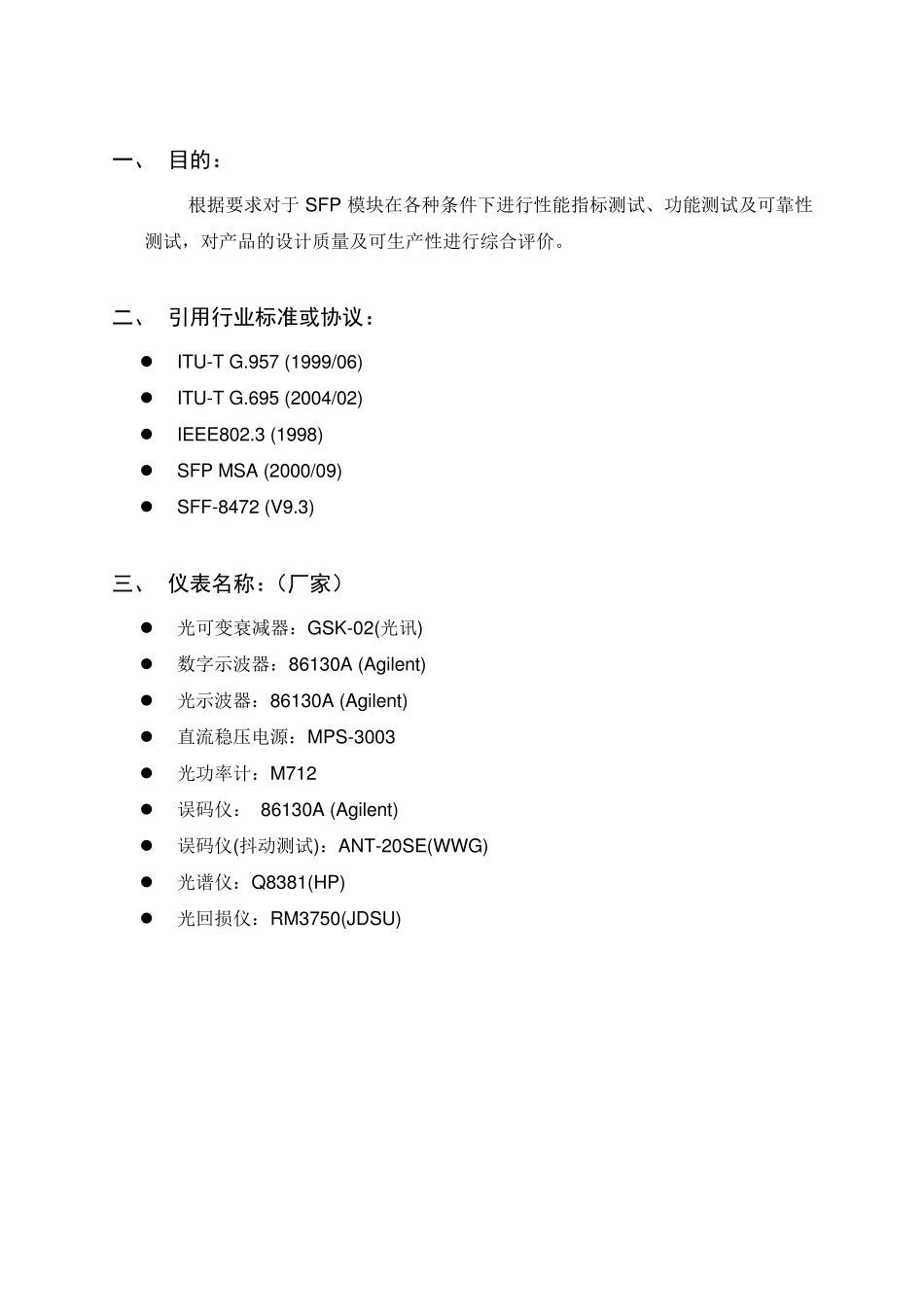

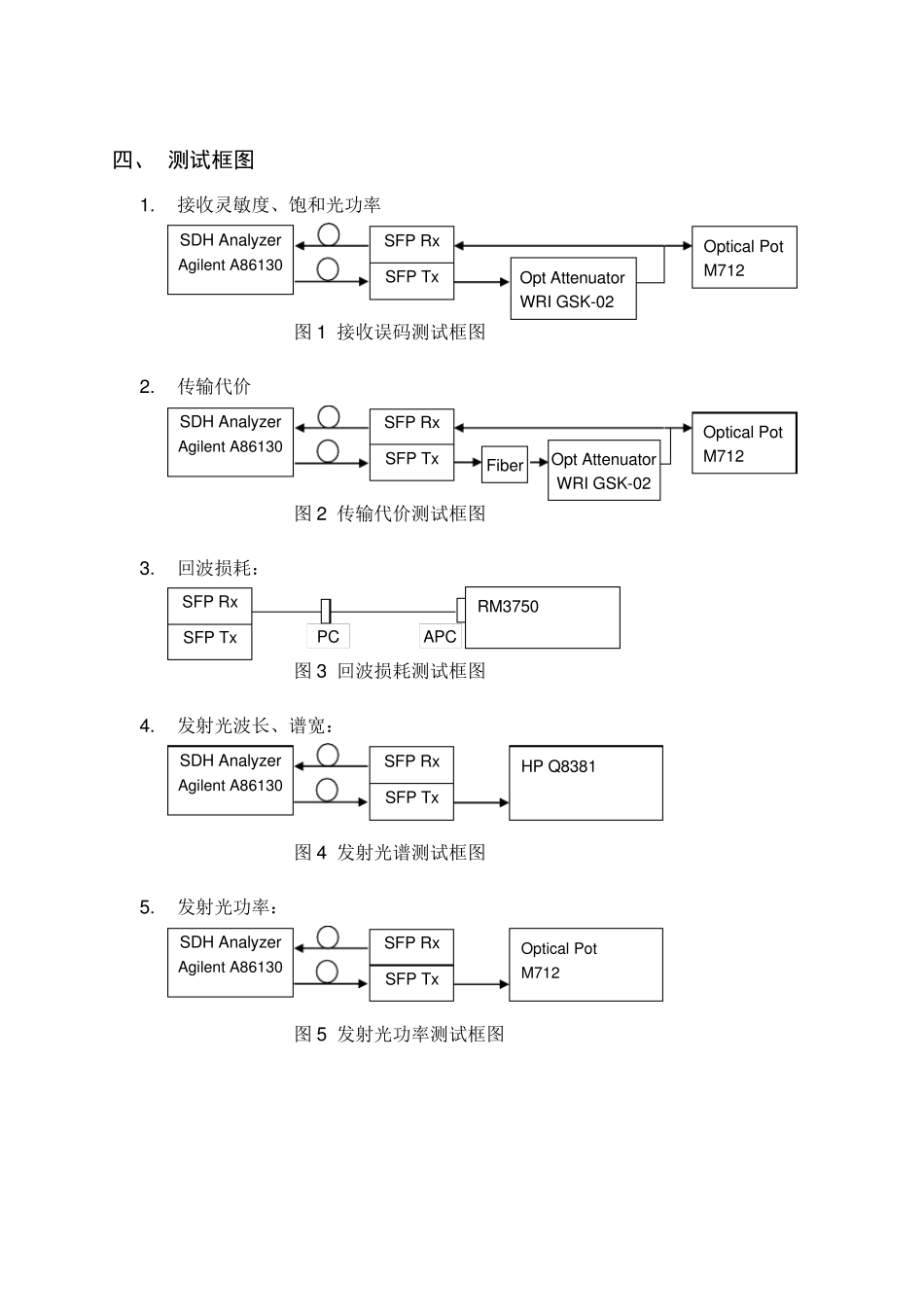

深 圳 飞 通 光 电 股 份 有 限 公 司 SHENZHEN PHOTON TECHNOLOGY CO.，LTD 测试规范 Test Specification (光电性能方面) 项目名称/产品型号 SFP 光收发一体模块 SUBJCT（MODEL）： 项目阶段 SUBJCT PHASE 拟制/日期： PREPARED BY/DATE： 审核/日期： CHECKED BY： 批准/日期： APPROVED BY/DATE： 一、 目的： 根据要求对于SFP 模块在各种条件下进行性能指标测试、功能测试及可靠性测试，对产品的设计质量及可生产性进行综合评价。 二、 引用行业标准或协议：  ITU-T G.957 (1999/06)  ITU-T G.695 (2004/02)  IEEE802.3 (1998)  SFP MSA (2000/09)  SFF-8472 (V9.3) 三、 仪表名称：（厂家）  光可变衰减器：GSK-02(光讯)  数字示波器：86130A (Agilent)  光示波器：86130A (Agilent)  直流稳压电源：MPS-3003  光功率计：M712  误码仪： 86130A (Agilent)  误码仪(抖动测试)：ANT-20SE(WWG)  光谱仪：Q8381(HP)  光回损仪：RM3750(JDSU) SDH Analyzer Agilent A86130 SFP Rx SFP Tx Opt Attenuator WRI GSK-02 Optical Pot M712 四、 测试框图 1. 接收灵敏度、饱和光功率 图 1 接收误码测试框图 2. 传输代价 图 2 传输代价测试框图 3. 回波损耗： 图 3 回波损耗测试框图 4. 发射光波长、谱宽： 图 4 发射光谱测试框图 5. 发射光功率： 图 5 发射光功率测试框图 SDH Analyzer Agilent A86130 SFP Rx SFP Tx Opt Attenuator WRI GSK-02 Fiber Optical Pot M712 SDH Analyzer Agilent A86130 SFP Rx SFP Tx Optical Pot M712 SDH Analyzer Agilent A86130 SFP Rx SFP Tx HP Q8381 APC PC SFP Rx SFP Tx RM3750 6. 发射光眼图及消光比： 图 6 发射眼图测试框图 7. 抖动测试 图 7 抖动测试框图 8. TxDisable 时序 图 7 发射时序测试框图 9. 初始化时间 t_init 图 9 初始化时序测试框图 10. RxLos 时序 图 10 接收时序测试框图 SDH Analyzer Agilent A86130 SFP Rx SFP Tx 54833A DSO I2C Master Test Computer TxDisable SDH Analyzer Agilent A86130 SFP Rx SFP Tx Oscilloscope Agilent A86100 TD+/- RD+/- Fiber SFP Rx SFP Tx ANT-20SE Opt Attenuator WRI GSK-...
