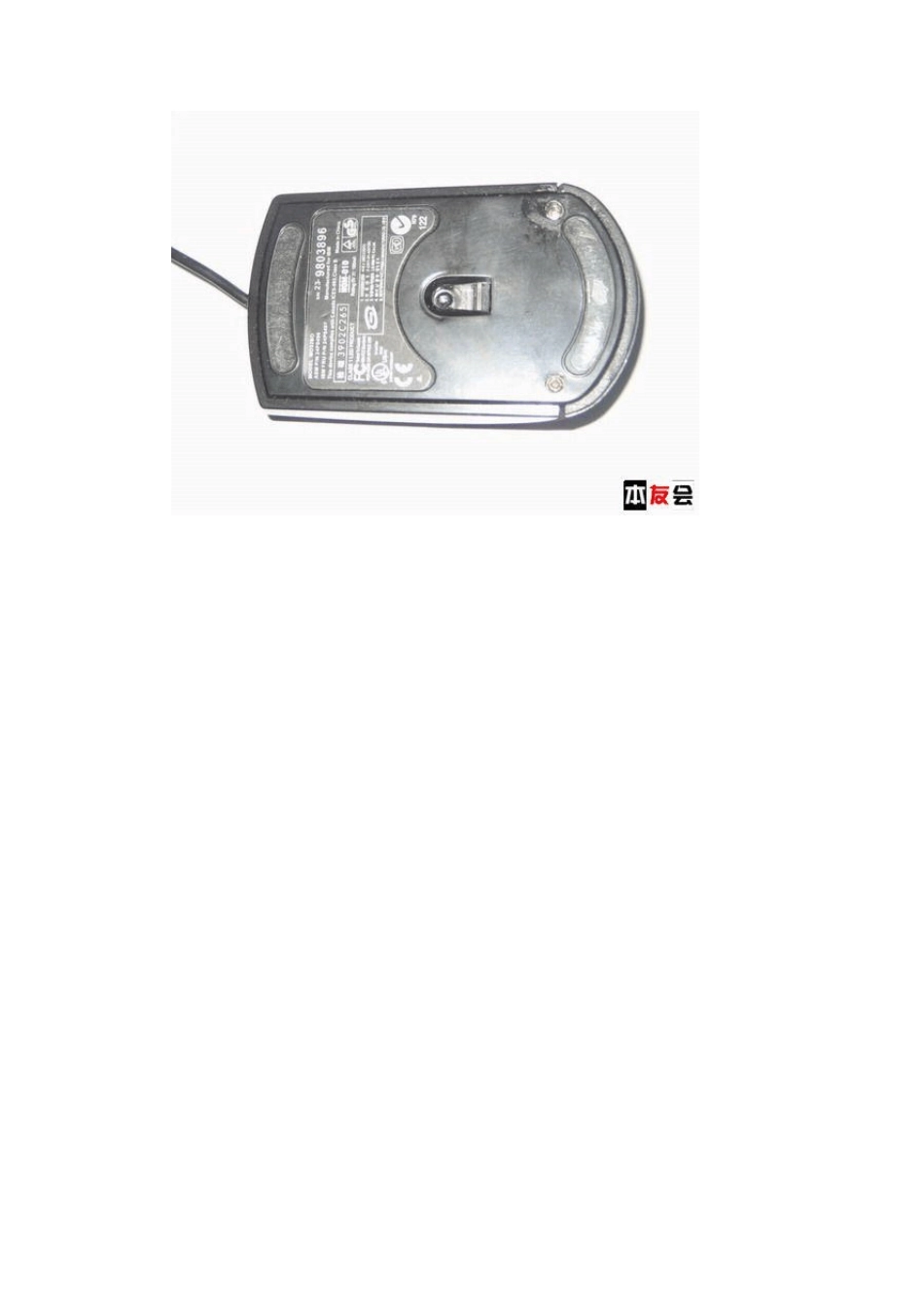

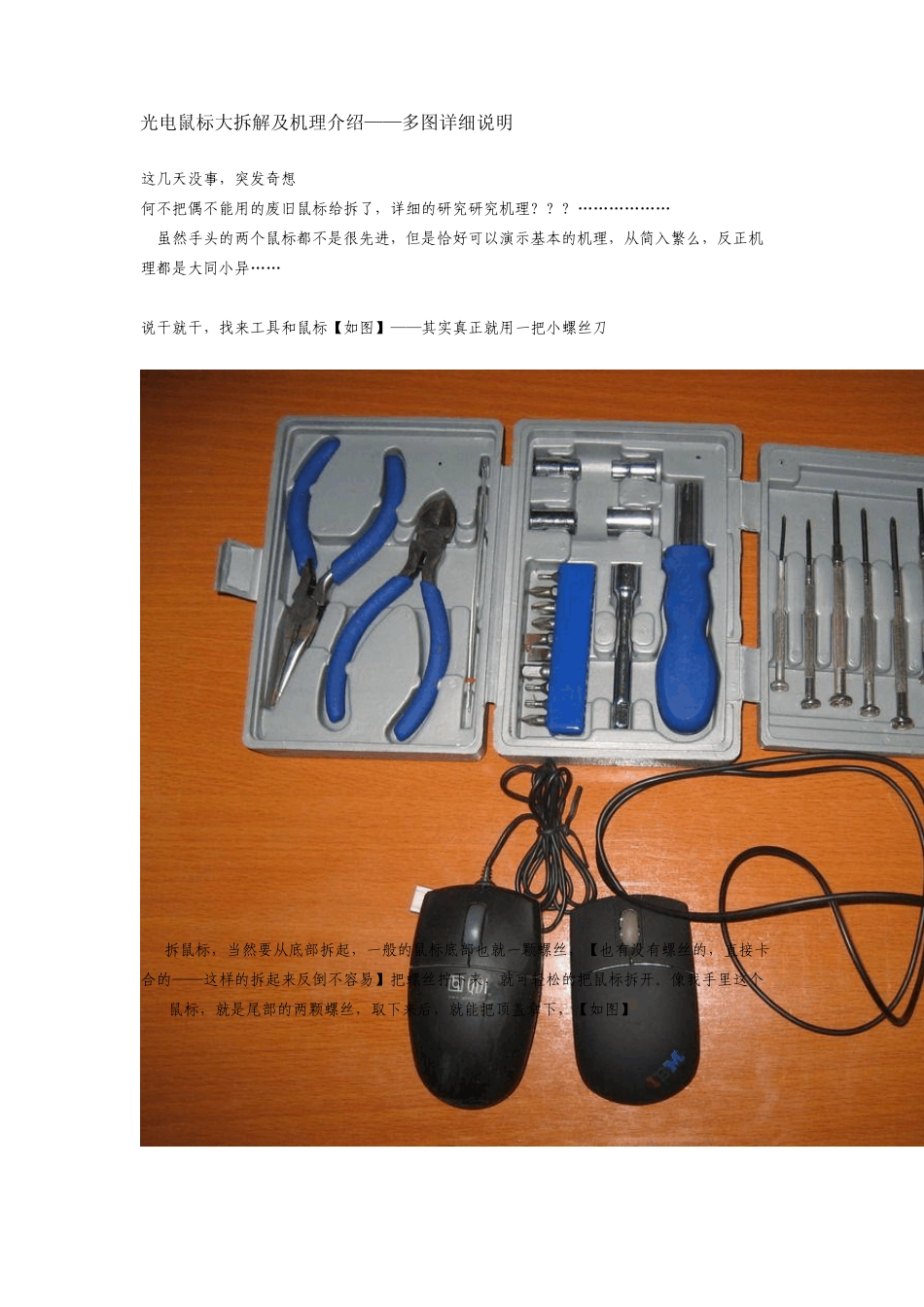

光电鼠标大拆解及机理介绍——多图详细说明 这几天没事，突发奇想 何不把偶不能用的废旧鼠标给拆了，详细的研究研究机理？？？„„„„„„ 虽然手头的两个鼠标都不是很先进，但是恰好可以演示基本的机理，从简入繁么，反正机理都是大同小异„„ 说干就干，找来工具和鼠标【如图】——其实真正就用一把小螺丝刀 拆鼠标，当然要从底部拆起，一般的鼠标底部也就一颗螺丝，【也有没有螺丝的，直接卡合的——这样的拆起来反倒不容易】把螺丝拧下来，就可轻松的把鼠标拆开。像我手里这个IBM鼠标，就是尾部的两颗螺丝，取下来后，就能把顶盖拿下，【如图】 至于另一个，就麻烦多了，偶把尾部的螺丝起下来后，仍然打不开，后来仔细琢磨，终于让我找到了关键所在——在商标贴膜的下面还有两颗螺丝，【大部分鼠标没有这样的设计，这是比较特殊的】，想确定商标下面有没有螺丝，只要用小螺丝刀在商标上稍微轻点，有螺丝的地方会凹下去，那么这样就可以撕去商标了 出来了吧——取下来这两个螺丝后，把上盖稍向后提拉，前面的卡扣就会很轻松的拿下来，这样，上盖也被完美的取下，很容易吧 现在，鼠标的内部结构就基本暴露在我们的面前了，就是这么简单的东西——但这些部件各有什么功用，鼠标的工作原理是什么，咱们后面详细说，偶先把最基本的部件名介绍下，如下图： 这是正面 然后我们把里面的线路板拿下来，看看反面 我们再接通电源，哇，是不是很漂亮？？？ 没见过这样用鼠标的吧，不用担心，里面没有电，直接拿在手里也感觉不到什么„„ 放上组合透镜 放上滚轮 反面—— 这个鼠标就拆到这 再看看那个鼠标，两个差不多的，结构，正反面，【其实所有的光电鼠标原理基本都一样的，部件也差不多，只是做工、感光芯片及工艺的高低，还有的就是增加了些功能】，但这个设计还给光源的灯加了一个保护罩，也为了使光线更好的集中，直接抠下来就行【要从反面入手】 差不多了„„上个反面的图 两个一比较，就知道，大同小异，基本上几十元的鼠标都是这个结构。 即使是罗技的高级光电鼠，元件也差不多，后面有图，大家可以对比下。 【比较图】 正面 反面 看了上面的图片，相信大家对鼠标内部的构成不会陌生了 下一步，我们就详细说说，为什么这么几个元件就能使鼠标具有那么大的功能呢？？可是电脑一族必不可少的利器„„„„„„ 【基本原理】 光电鼠标的工作原理 光电鼠标的工作原理是：在光电鼠标内部有一个发光二极管，通过该发光二极...
