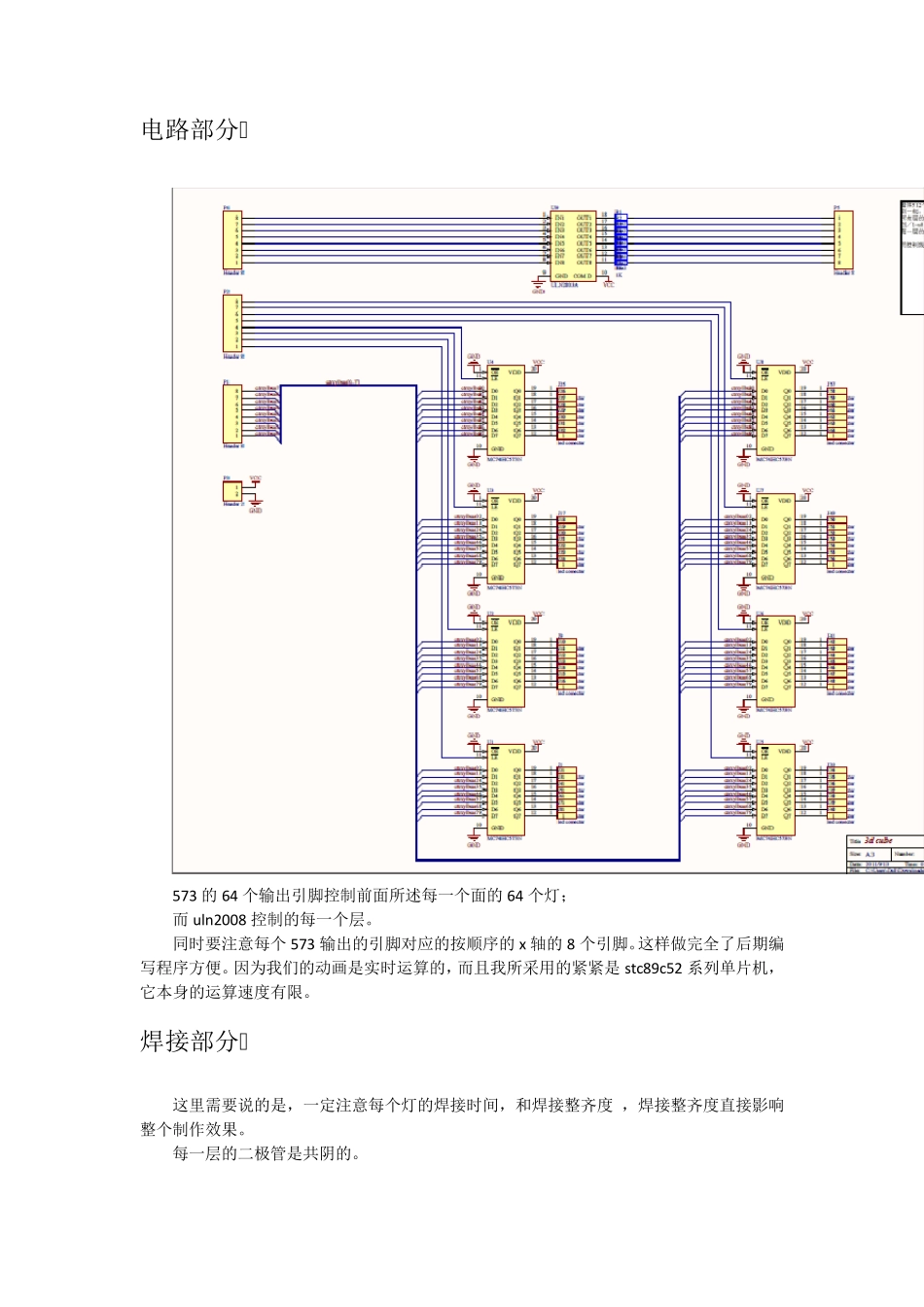

光立方硬件详解_第3页
3/11
3D cube 光立方制作详解 原理部分 很早以前,就有相关的视频资料,在国内各大视频网站出现,样式绚丽,也一直有很多玩家想放置,对于这个东西来说,本身技术不是很复杂,也不是很简单,更多的是需要耐心。下面我就来详解一下如何打造一个属于自己的光立方。 拿 8*8*8 的光立方来说: 我们可以拆分为 8 个面 每个面 64 个灯; 我只要控制这64 个灯使其能够自由变换,然后再通过控制每个层依次点亮即可,由于我们眼睛的视觉暂留,使我们感觉看到的东西是一起再亮的。这样我们就看到了一个完整的个体。 理解了原理; 我们来设计电路; 大家都知道,如果要控制8*8 点阵,需要16 个引脚, 那么有8 个8*8 点阵,我再用8 个引脚来当充当各个8*8 点阵的“开关”即可。 那么我们的电路设计的基本原理知道了。如何让一个引脚来当64 个灯的“总开关”呢? 只要将 64 个灯阳极或阴极连在一起,在连到这个引脚上即可。 那么如何用16 个引脚来控制这64 个灯的另外 64 个引脚呢? 我采用了hc573 暂存的方法,来分别把 64 个灯的亮灭信息存到这个上面,然后再一起输出到灯上,这样我们通过查询相应芯片的型号可以确定基本电路。 电路部分 573 的64 个输出引脚控制前面所述每一个面的64 个灯; 而uln2008 控制的每一个层。 同时要注意每个573 输出的引脚对应的按顺序的x轴的8 个引脚。这样做完全了后期编写程序方便。因为我们的动画是实时运算的,而且我所采用的紧紧是 stc89c52 系列单片机,它本身的运算速度有限。 焊接部分 这里需要说的是,一定注意每个灯的焊接时间,和焊接整齐度 ,焊接整齐度直接影响整个制作效果。 每一层的二极管是共阴的。 如图所示,连在一起的是阴极,这样焊接起来。 我的方法是用一个木头板按照规则,扎 6 4 个孔 然后把灯放到上面,一个一个焊接起来 这样可以保障每一层的灯位置都是一样的而且各个灯之间排列是规则的。 最后通过架设支撑架的方式把各个层架起来,然后用电烙铁焊接起来。 Pcb 板 这里不过多说明,按照你焊接设计的规格设计pcb 板。最后灯要能正好插入每一个孔即可: 有耐心可以用洞洞板按照电路图焊接: 程序部分 请访问 w w w .ideamcu.com 获取 谢谢支持
