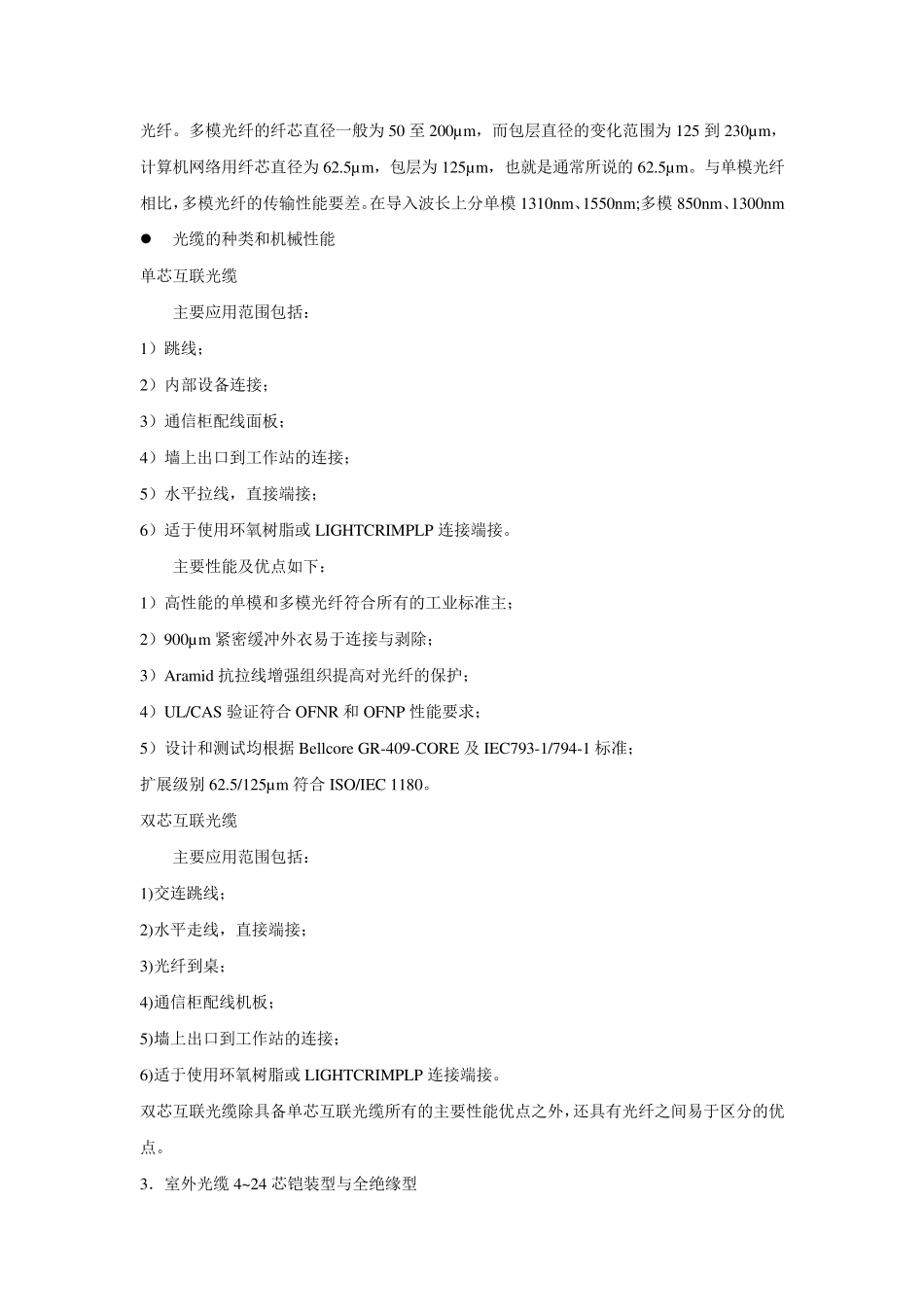

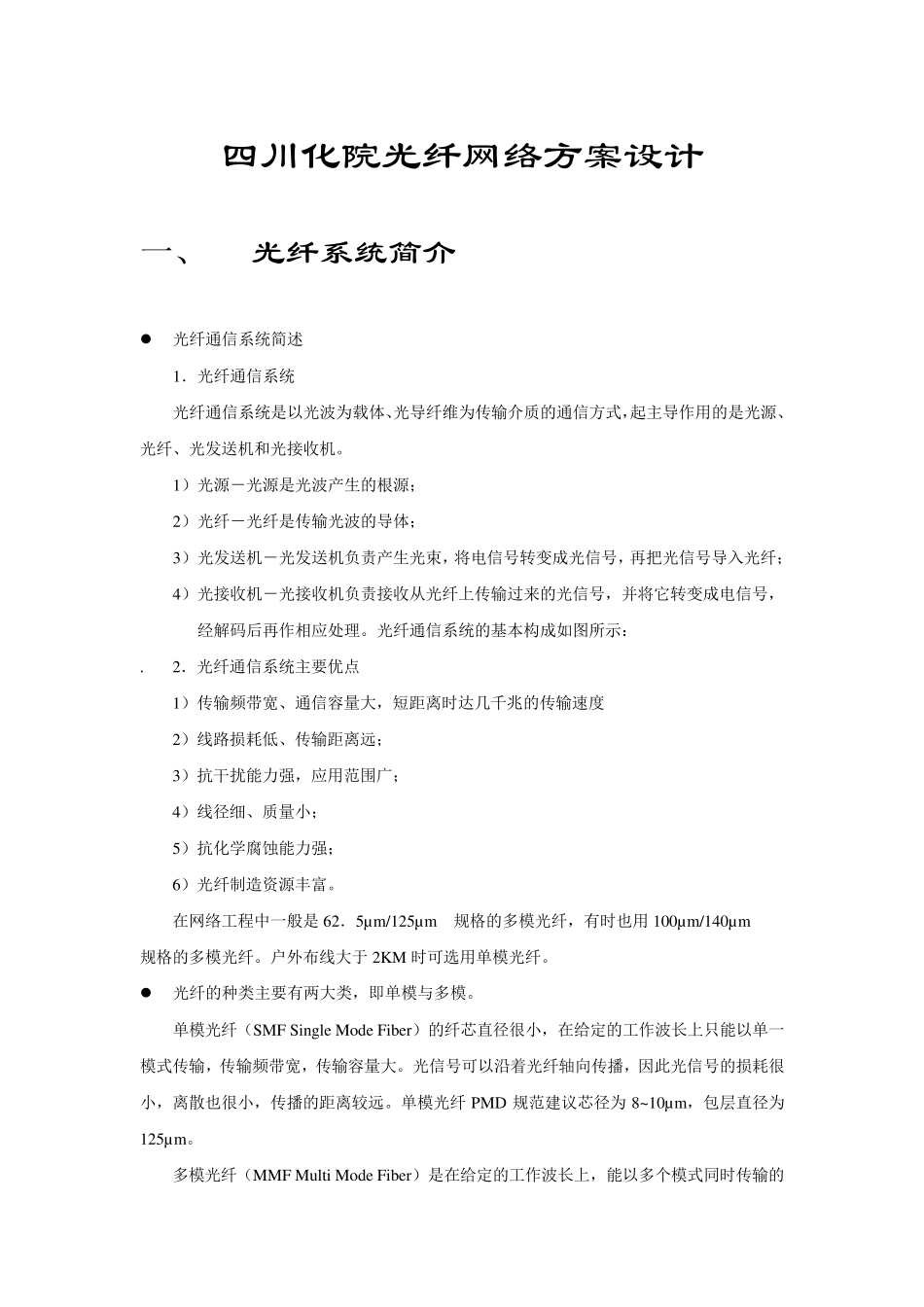

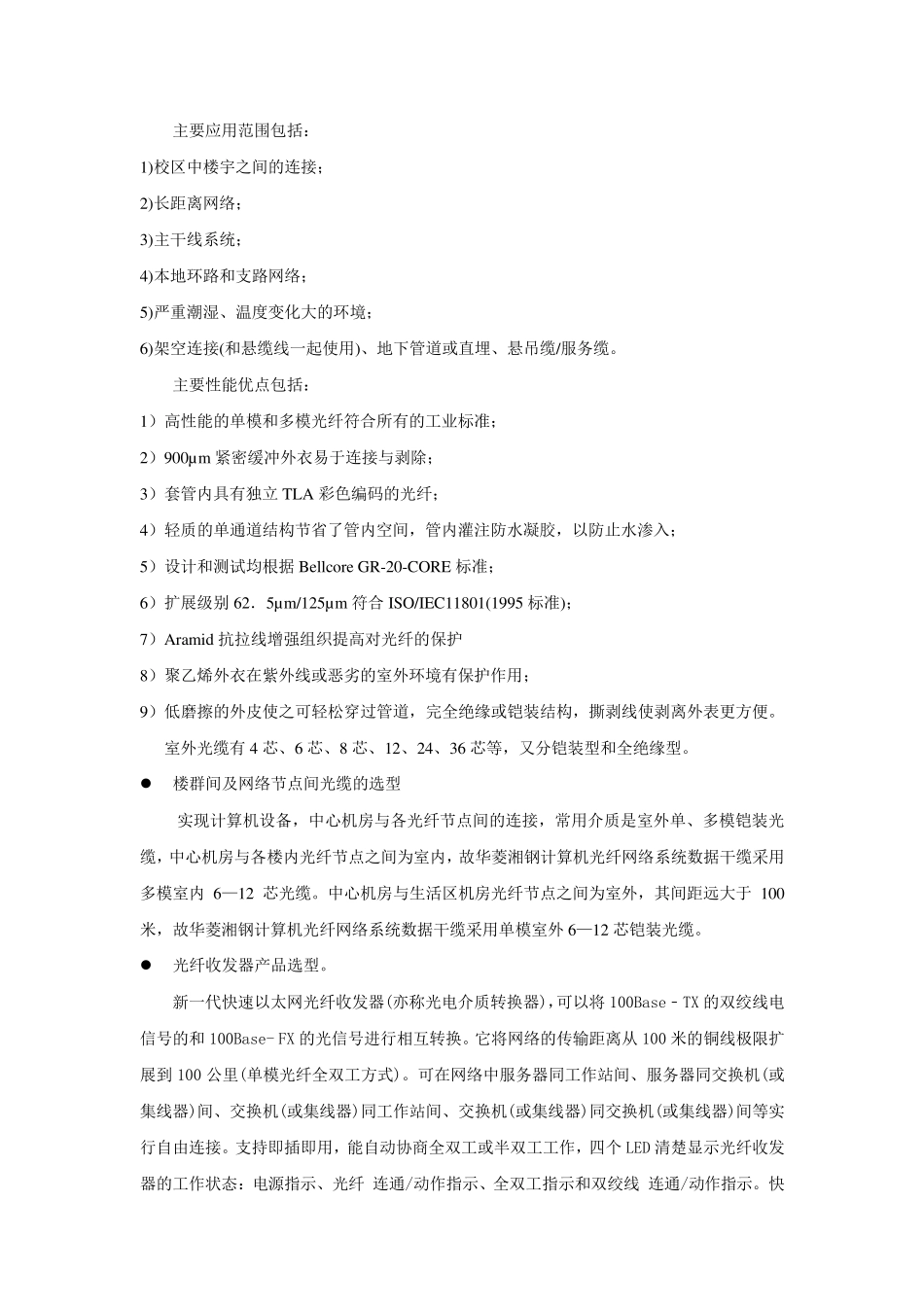

四川化院光纤网络方案设计 一、 光纤系统简介 光纤通信系统简述 1．光纤通信系统 光纤通信系统是以光波为载体、光导纤维为传输介质的通信方式，起主导作用的是光源、光纤、光发送机和光接收机。 1）光源－光源是光波产生的根源； 2）光纤－光纤是传输光波的导体； 3）光发送机－光发送机负责产生光束，将电信号转变成光信号，再把光信号导入光纤； 4）光接收机－光接收机负责接收从光纤上传输过来的光信号，并将它转变成电信号，经解码后再作相应处理。光纤通信系统的基本构成如图所示： . 2．光纤通信系统主要优点 1）传输频带宽、通信容量大，短距离时达几千兆的传输速度 2）线路损耗低、传输距离远； 3）抗干扰能力强，应用范围广； 4）线径细、质量小； 5）抗化学腐蚀能力强； 6）光纤制造资源丰富。 在网络工程中一般是 62．5µm/125µm 规格的多模光纤，有时也用 100µm/140µm 规格的多模光纤。户外布线大于2KM 时可选用单模光纤。 光纤的种类主要有两大类，即单模与多模。 单模光纤（SMF Single Mode Fiber）的纤芯直径很小，在给定的工作波长上只能以单一模式传输，传输频带宽，传输容量大。光信号可以沿着光纤轴 向 传播 ，因 此 光信号的损耗很小，离散 也很小，传播 的距离较 远。单模光纤 PMD 规范建 议 芯径为 8~10µm，包 层 直径为125µm。 多模光纤（MMF Multi Mode Fiber）是在给定的工作波长上，能以多个 模式同 时传输的 光纤。多模光纤的纤芯直径一般为50 至200µm，而包层直径的变化范围为125 到230µm，计算机网络用纤芯直径为62.5µm，包层为125µm，也就是通常所说的62.5µm。与单模光纤相比，多模光纤的传输性能要差。在导入波长上分单模1310nm、1550nm;多模850nm、1300nm 光缆的种类和机械性能 单芯互联光缆 主要应用范围包括： 1）跳线； 2）内部设备连接； 3）通信柜配线面板； 4）墙上出口到工作站的连接； 5）水平拉线，直接端接； 6）适于使用环氧树脂或 LIGHTCRIMPLP 连接端接。 主要性能及优点如下： 1）高性能的单模和多模光纤符合所有的工业标准主； 2）900µm 紧密缓冲外衣易于连接与剥除； 3）Aramid 抗拉线增强组织提高对光纤的保护； 4）UL/CAS 验证符合 OFNR 和 OFNP 性能要求； 5）设计和测试均根据 Bellcore GR-409-CORE 及 IEC793-1/794-1 标准； 扩展级别 62.5/125µm 符合 ISO/IEC 1180。 双...
