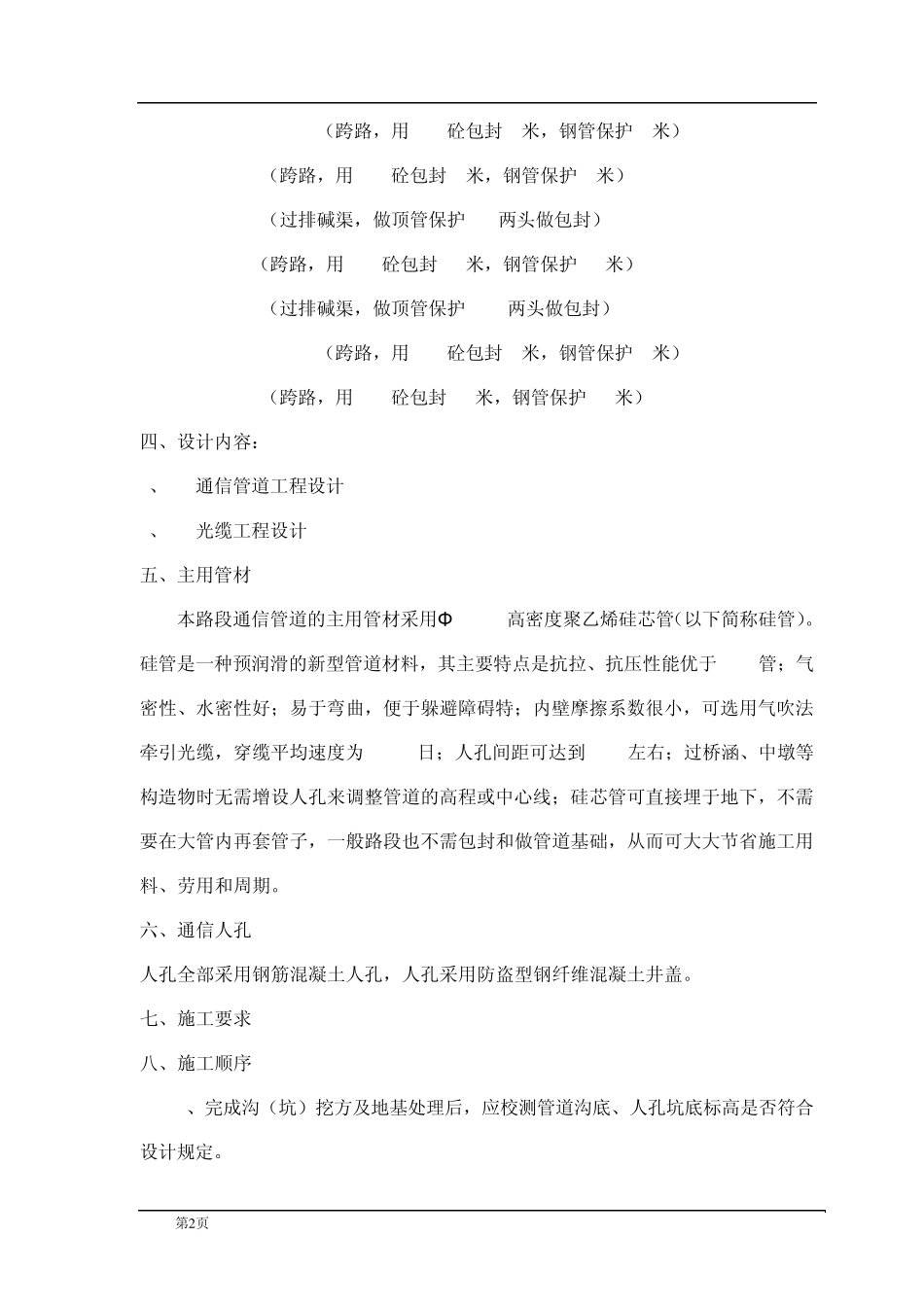

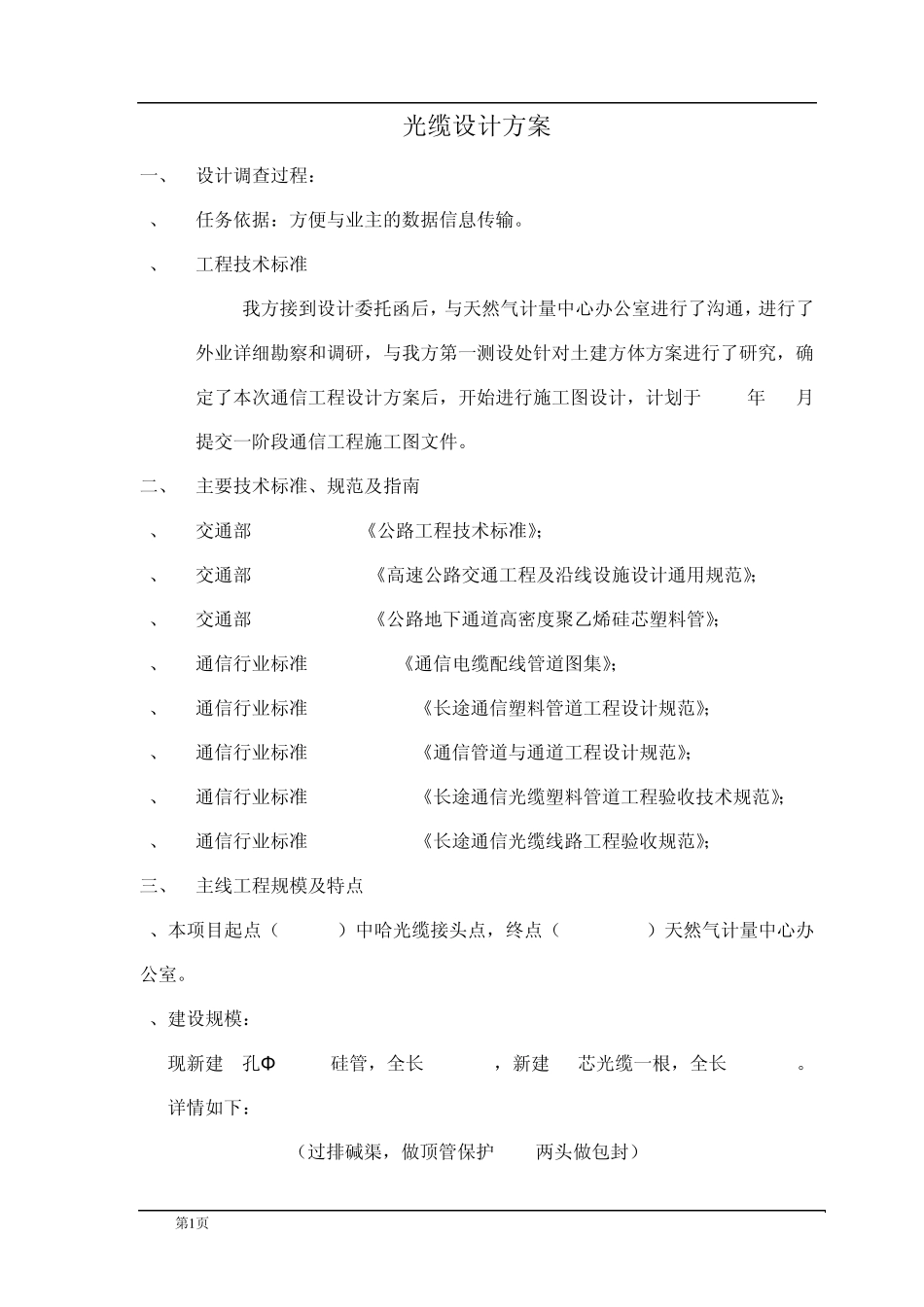

第1 页 光缆设计方案 一、 设计调查过程: 1、 任务依据:方便与业主的数据信息传输。 2、 工程技术标准: 我方接到设计委托函后,与天然气计量中心办公室进行了沟通,进行了外业详细勘察和调研,与我方第一测设处针对土建方体方案进行了研究,确定了本次通信工程设计方案后,开始进行施工图设计,计划于2010年 12月提交一阶段通信工程施工图文件。 二、 主要技术标准、规范及指南 1、 交通部 JTG B01-203《公路工程技术标准》; 2、 交通部 JTG D80-2006《高速公路交通工程及沿线设施设计通用规范》; 3、 交通部 JT/T496-2004《公路地下通道高密度聚乙烯硅芯塑料管》; 4、 通信行业标准 YD5062-98《通信电缆配线管道图集》; 5、 通信行业标准 YD5025-2005《长途通信塑料管道工程设计规范》; 6、 通信行业标准 YD5007-2003《通信管道与通道工程设计规范》; 7、 通信行业标准 YD5043-2006《长途通信光缆塑料管道工程验收技术规范》; 8、 通信行业标准 YD5121-2005《长途通信光缆线路工程验收规范》; 三、 主线工程规模及特点 1、本项目起点(K0+000)中哈光缆接头点,终点(K5+196.00)天然气计量中心办公室。 2、建设规模: 现新建 1孔Φ 40/33硅管,全长 5.196km,新建 24芯光缆一根,全长 5.196km。 详情如下: K0+792-K1+513(过排碱渠,做顶管保护 37m 两头做包封) 第2 页 (跨路,用C15砼包封8米,钢管保护8米) K1+513-K2+221(跨路,用C15砼包封9米,钢管保护9米) K2+221-K3+470(过排碱渠,做顶管保护6m 两头做包封) (跨路,用C15砼包封20米,钢管保护20米) K3+470-K4+546(过排碱渠,做顶管保护20m 两头做包封) (跨路,用C15砼包封1米,钢管保护1米) K4+546-K5+196(跨路,用C15砼包封21米,钢管保护21米) 四、设计内容: 1、 通信管道工程设计 2、 光缆工程设计 五、主用管材 本路段通信管道的主用管材采用Φ 40/33高密度聚乙烯硅芯管(以下简称硅管)。硅管是一种预润滑的新型管道材料,其主要特点是抗拉、抗压性能优于 PVC管;气密性、水密性好;易于弯曲,便于躲避障碍特;内壁摩擦系数很小,可选用气吹法牵引光缆,穿缆平均速度为 12km/日;人孔间距可达到 1km左右;过桥涵、中墩等构造物时无需增设人孔来调整管道的高程或中心线;硅芯管可直接埋于地下,不需要在大管内再套管子,一般路段也不需包封和做管道基础,从而可大大节省施工用...
