全厂防雷接地施工方案

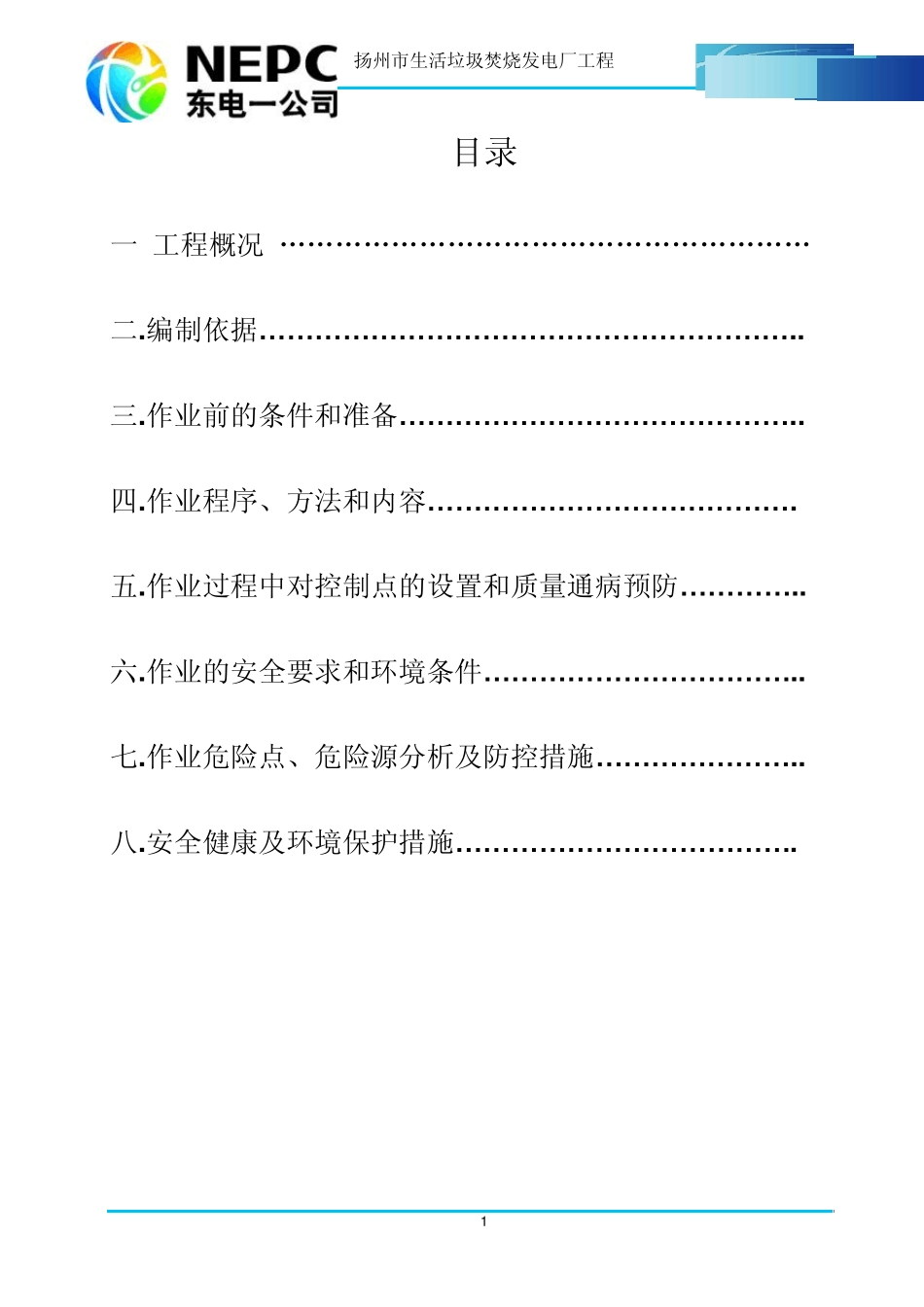

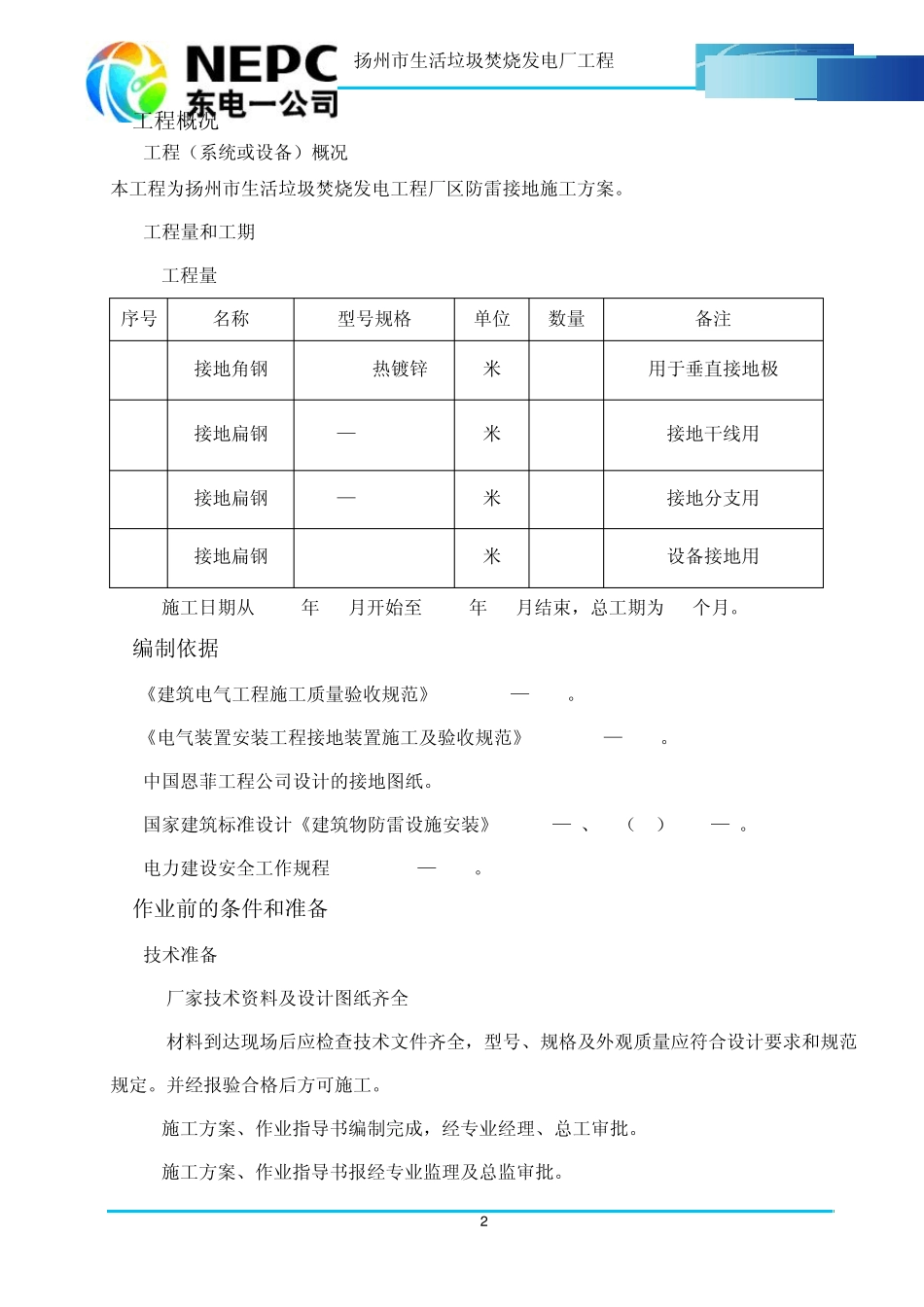

扬州市生活垃圾焚烧发电厂工程 1 目录 一.工程概况 „„„„„„„„„„„„„„„„„„„2 二.编制依据…………………………………………………..2 三.作业前的条件和准备……………………………………..2 四.作业程序、方法和内容…………………………………. 5 五.作业过程中对控制点的设置和质量通病预防…………..8 六.作业的安全要求和环境条件……………………………..9 七.作业危险点、危险源分析及防控措施…………………..9 八.安全健康及环境保护措施……………………………….10 扬州市生活垃圾焚烧发电厂工程 2 1.工程概况 1.1工程（系统或设备）概况 本工程为扬州市生活垃圾焚烧发电工程厂区防雷接地施工方案。 1.2工程量和工期 1.2.1工程量 序号 名称 型号规格 单位 数量 备注 1 接地角钢 L50*5热镀锌 米 用于垂直接地极 2 接地扁钢 —60*6mm 米 接地干线用 3 接地扁钢 —40*4mm 米 接地分支用 4 接地扁钢 -25*4 米 设备接地用 1.2.2施工日期从 2009年 11月开始至 2010年 10月结束，总工期为12个月。 2.编制依据 2.1《建筑电气工程施工质量验收规范》GB 50303—2002。 2.2《电气装置安装工程接地装置施工及验收规范》GB 50169—1992。 2.3中国恩菲工程公司设计的接地图纸。 2.4国家建筑标准设计《建筑物防雷设施安装》99D501—1、99（03）D501—1。 2.5电力建设安全工作规程DL 5009.1—2002。 3.作业前的条件和准备 3.1技术准备 3.1.1 厂家技术资料及设计图纸齐全 3.1.2材料到达现场后应检查技术文件齐全，型号、规格及外观质量应符合设计要求和规范规定。并经报验合格后方可施工。 3.1.3施工方案、作业指导书编制完成，经专业经理、总工审批。 3.1.4施工方案、作业指导书报经专业监理及总监审批。 扬州市生活垃圾焚烧发电厂工程 3 3.1.5 施工用工器具准备齐全，挖掘机、电焊机、大锤等。 3.1.6作业前对参加该项作业的相关人员进行施工技术交底，交底与被交底人员进行双方签字。 3.2作业人员 3.2.1本项目施工单位必须是有资质，施工人员具有一定的安装施工经验。并经过施工单位的笔试与实际操作考核合格后方准施工，施工人员必须相对固定。 3.2.2施工负责人应了解本工程的设计和工艺要求，掌握整体施工步骤及方法，并且具有一定的施工组织能力及责任心。 3.2.3特种作业人员（电工、电焊工）应具备特种作业资格证书。 3.2.4专职安检员要求掌握本工程...
