预应力锚索边坡加固

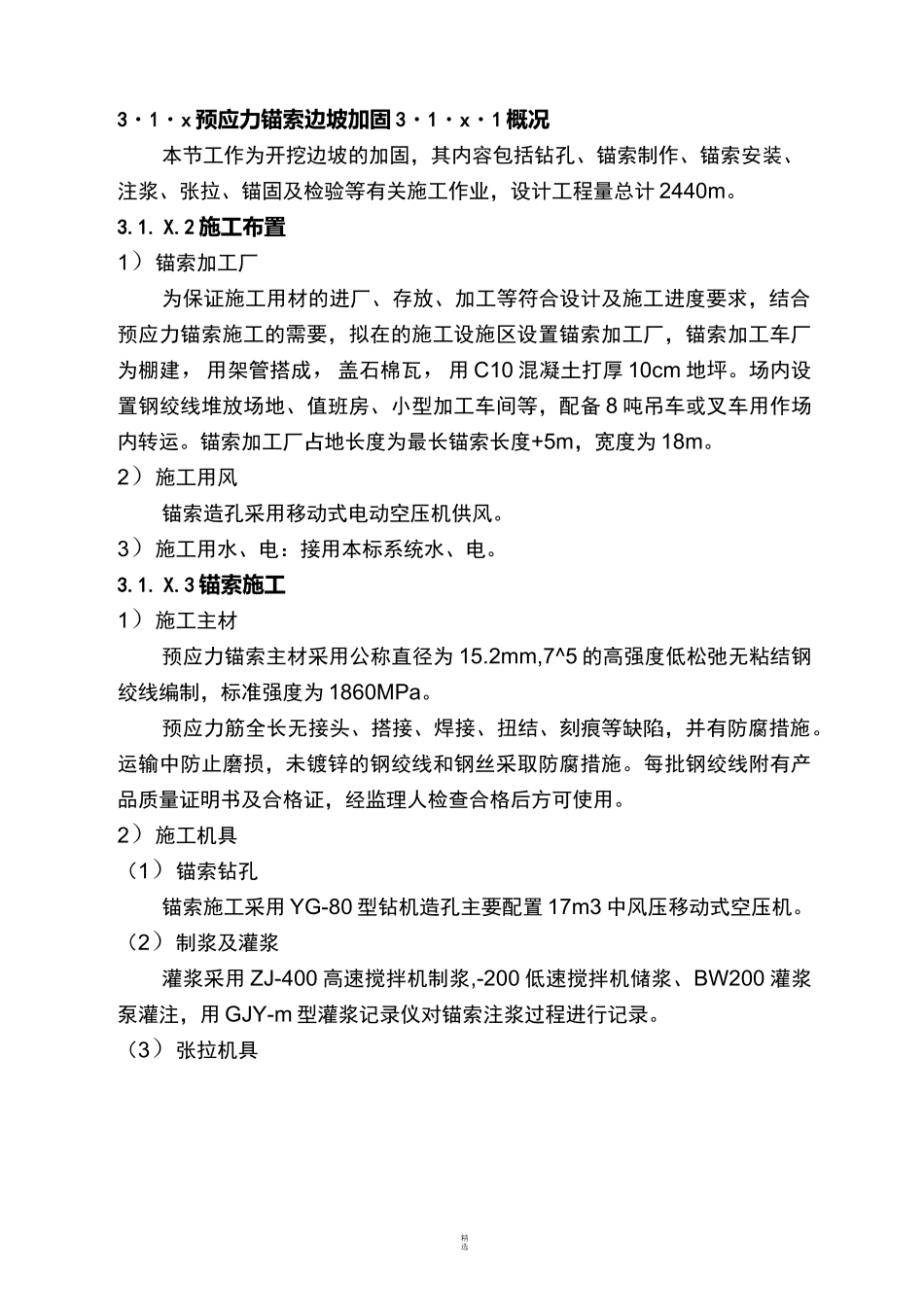

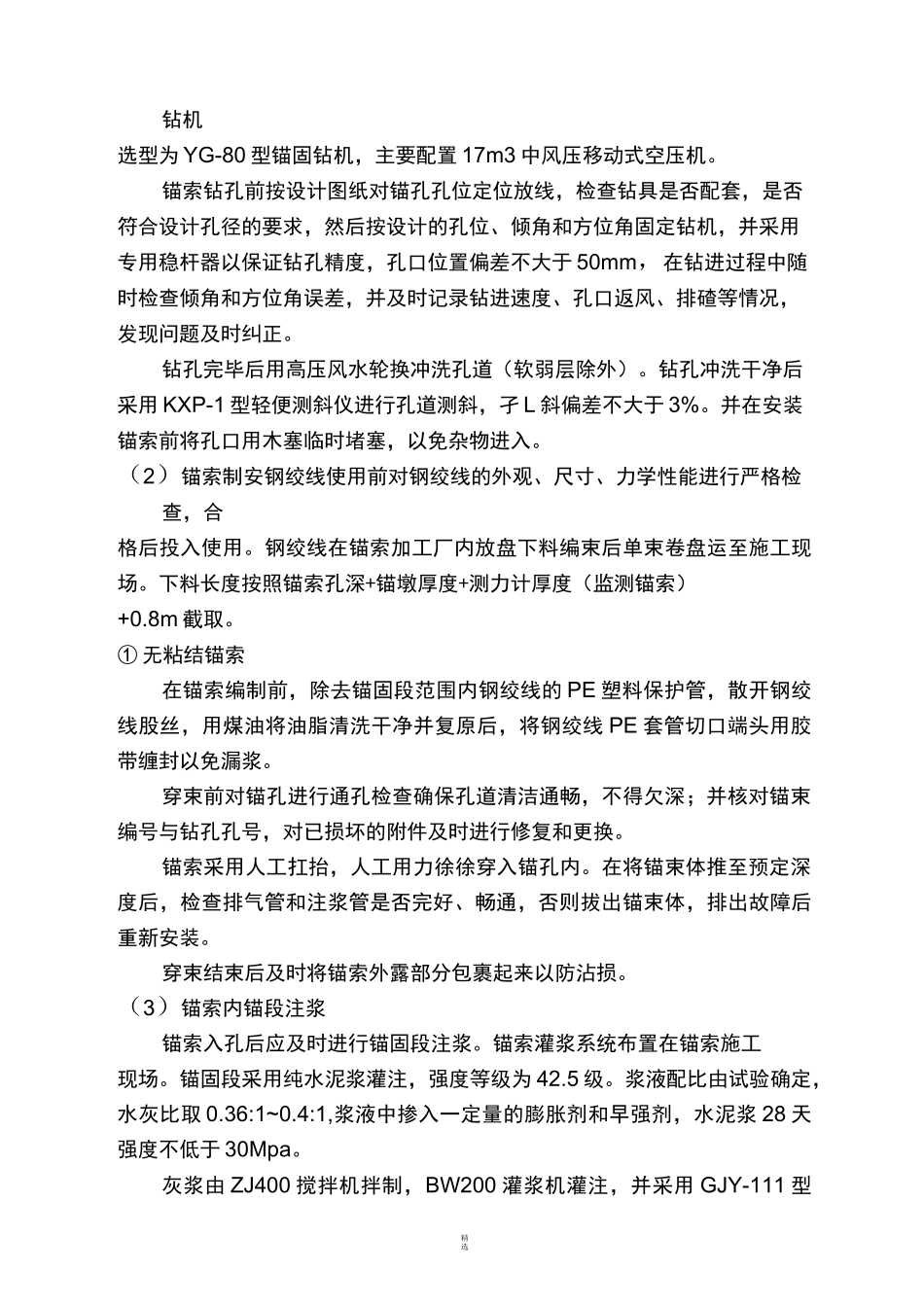

精选3・1・x 预应力锚索边坡加固 3・1・x・1 概况本节工作为开挖边坡的加固，其内容包括钻孔、锚索制作、锚索安装、注浆、张拉、锚固及检验等有关施工作业，设计工程量总计 2440m。3.1. X.2 施工布置1）锚索加工厂为保证施工用材的进厂、存放、加工等符合设计及施工进度要求，结合预应力锚索施工的需要，拟在的施工设施区设置锚索加工厂，锚索加工车厂为棚建，用架管搭成，盖石棉瓦，用 C10 混凝土打厚 10cm 地坪。场内设置钢绞线堆放场地、值班房、小型加工车间等，配备 8 吨吊车或叉车用作场内转运。锚索加工厂占地长度为最长锚索长度+5m，宽度为 18m。2）施工用风锚索造孔采用移动式电动空压机供风。3）施工用水、电：接用本标系统水、电。3.1. X.3 锚索施工1）施工主材预应力锚索主材采用公称直径为 15.2mm,7^5 的高强度低松弛无粘结钢绞线编制，标准强度为 1860MPa。预应力筋全长无接头、搭接、焊接、扭结、刻痕等缺陷，并有防腐措施。运输中防止磨损，未镀锌的钢绞线和钢丝采取防腐措施。每批钢绞线附有产品质量证明书及合格证，经监理人检查合格后方可使用。2）施工机具（1）锚索钻孔锚索施工采用 YG-80 型钻机造孔主要配置 17m3 中风压移动式空压机。（2）制浆及灌浆灌浆采用 ZJ-400 高速搅拌机制浆,-200 低速搅拌机储浆、BW200 灌浆泵灌注，用 GJY-m 型灌浆记录仪对锚索注浆过程进行记录。（3）张拉机具精选锚索组装11锚索尺寸及质量检杳搭设脚手架、清理坡面1 r钻孔位置、角度、孔—径、倾角确认,—垫墩立模配筋安装锚索r锚固段注浆压力传感器安装传感器量测张拉机具采用 YDC240Q 千斤顶和 ZB4-500 高压油泵。（4）测斜采用 KXP-1 型轻便测斜仪测斜。3）锚索施工工艺流程无粘结式预应力锚索的工艺流程图如下：机械、设备、材料进场自由段注浆锚头防护处理图 3-x 锚索施工工艺流程图4）锚索施工方法（1）锚索钻孔根据设计技术条件、施工强度等条件并结合以往的施工经历，钻机就位钻钻孔质量检查补充张拉精选钻机选型为 YG-80 型锚固钻机，主要配置 17m3 中风压移动式空压机。锚索钻孔前按设计图纸对锚孔孔位定位放线，检查钻具是否配套，是否符合设计孔径的要求，然后按设计的孔位、倾角和方位角固定钻机，并采用专用稳杆器以保证钻孔精度，孔口位置偏差不大于 50mm，在钻进过程中随时检查倾角和方位角误差，并及时记录钻进速度、孔口返风、排碴等情况，发现问题及时纠正。钻孔完毕后用高压风...
