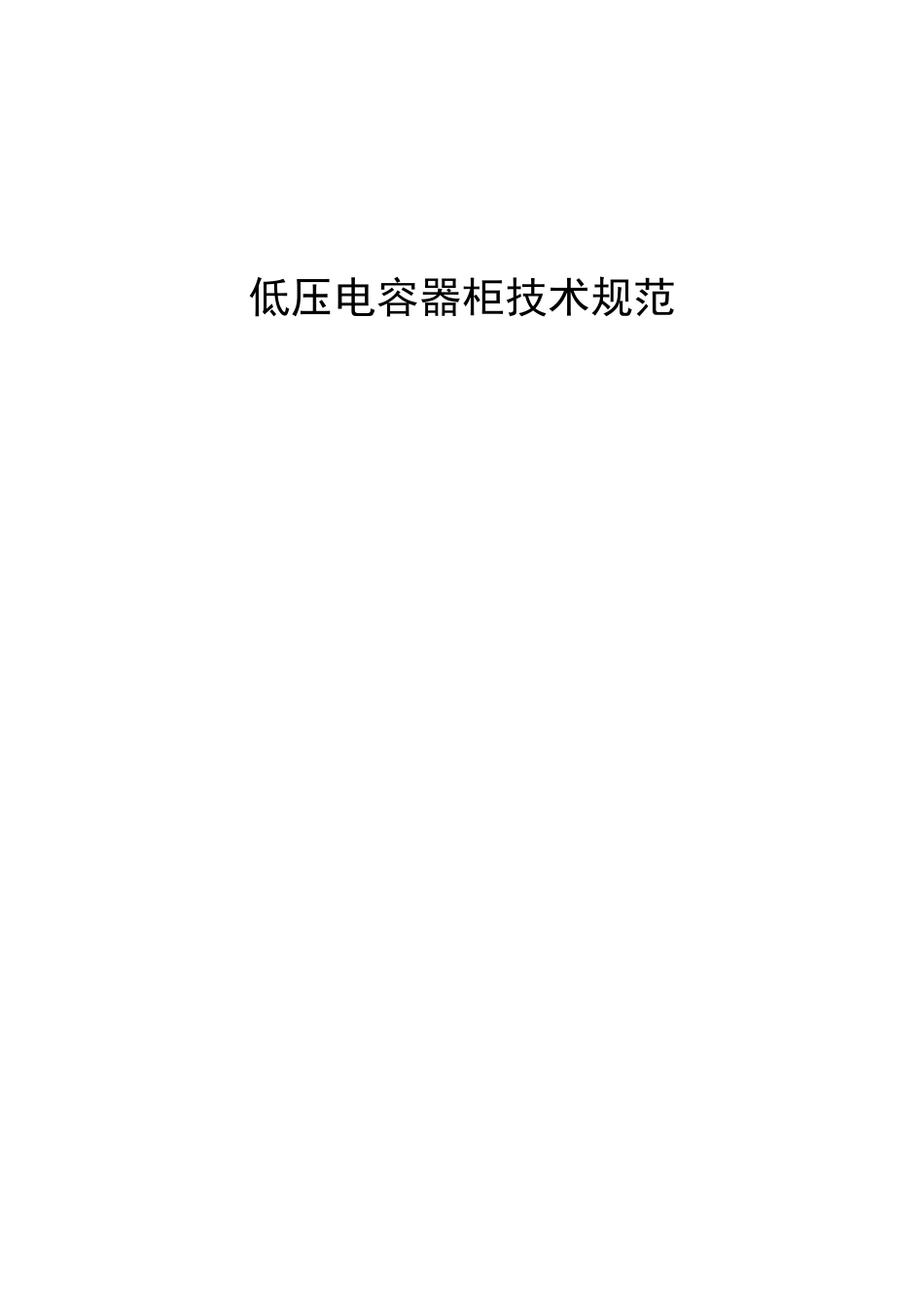

低压电容器柜技术规范VIP专享

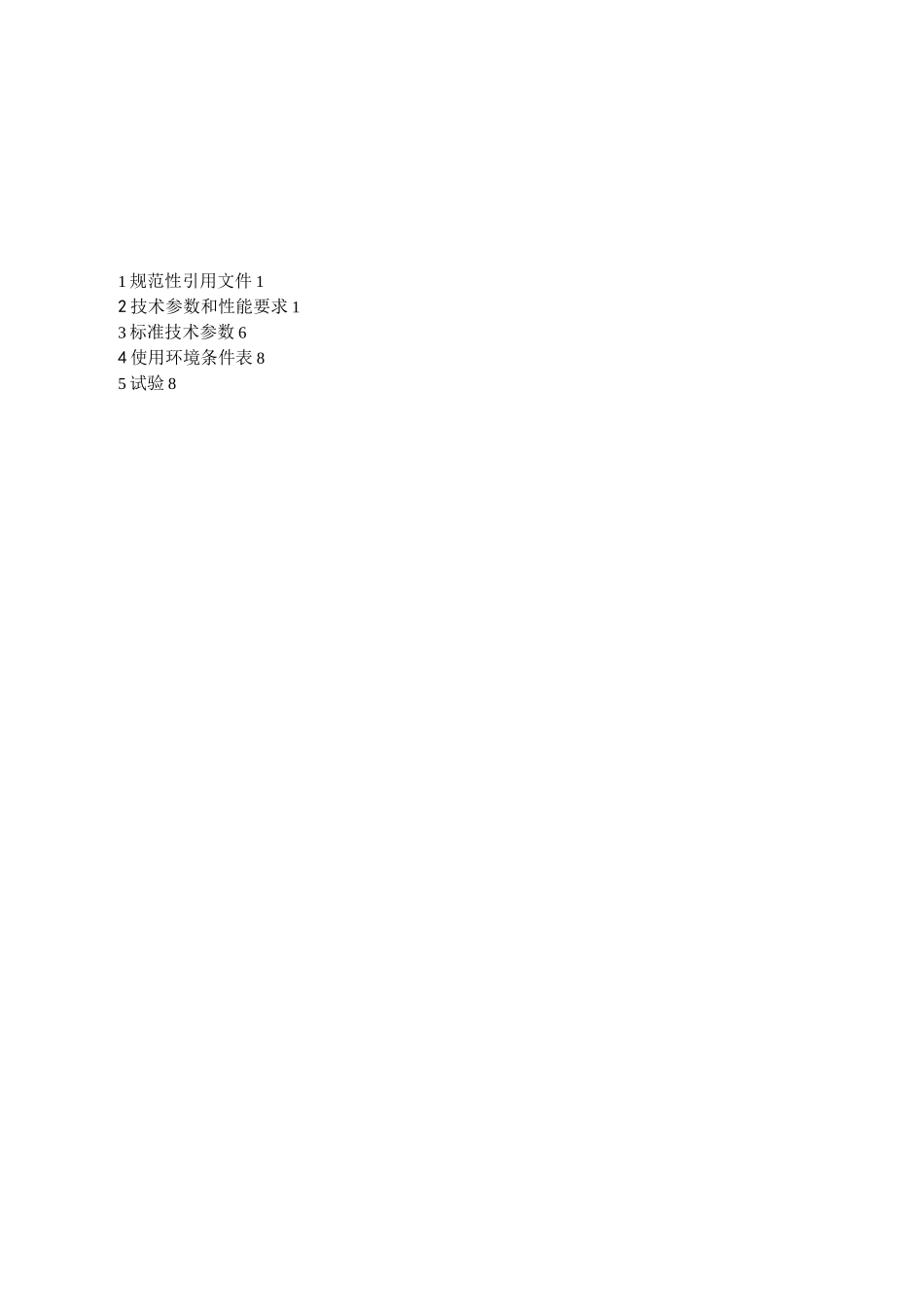

低压电容器柜技术规范1 规范性引用文件 12 技术参数和性能要求 13 标准技术参数 64 使用环境条件表 85 试验 8GB/T2681GB/T15291GB/T3859.1GB/T3859.2GB/T3859.4GB/T13422GB/T17626.2GB/T17626.3GB/T17626.4GB/T17626.5GB/Z18859验导则DL/T781DL/T1053DL/T597DL/T842JB5877JB7113IEC61641低压电容器柜技术规范1 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB7251.1 低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备GB14048.1 低压开关设备和控制设备第 1 部分：总则GB14048.2 低压开关设备和控制设备第 2 部分：断路器GB4208 外壳防护等级（IP 代码）GB50150 电气装置安装工程电气设备交接试验标准GB5585.2 电工用铜、铝及其母线第二部分：铜母线GB/T16935.1 低压系统内设备的绝缘配合GB/T15576 低压成套无功功率补偿装置GB/T20641 低压成套开关设备和控制设备空壳体的一般要求电工成套装置中的导线颜色半导体器件第 6 部分晶闸管半导体变流器基本要求的规定半导体变流器应用导则半导体变流器包括直接直流变流器的半导体•自换相变流器半导体电力变流器电气试验方法静电放电抗扰度试验射频电磁场辐射抗扰度试验电快速瞬变脉冲群抗扰度试验浪涌（冲击）抗扰度试验封闭式低压成套开关设备和控制设备在内部故障引起电弧情况下的试电力用高频开关整流模块电能质量技术监督规程低压无功补偿控制器订货技术条件低压并联电容器装置使用技术条件低压固定封闭式成套开关设备低压并联电容器装置封闭式低压成套开关设备和控制设备在内部故障引起电弧情况下的试验导则国家电网生（2009）133 号《国家电网公司电力系统电压质量和无功电力管理规定》国家电网科（2008）1282 号《国家电网公司电力系统无功补偿配置技术原则》2 技术参数和性能要求2.1低压电容器柜技术参数2.1.1低压电容器柜技术参数见技术规范专用部分的技术参数特性表2.2性能要求2.2.1设备外壳平整、严密、美观、要求 30 年不变形、腐蚀。2.2.2 主构架采用 2mm 的覆铝锌钢板，内部安装灵活方便，主构架装配形式设计为全组装式结构。柜体构架及金属结构件，均应有足够钢性及承载能力，能满足电气元件的安装要求及操作和短路时所产生的机械应力和热应力电动力，同时不因成套设备的吊装、运输等情况而损...
