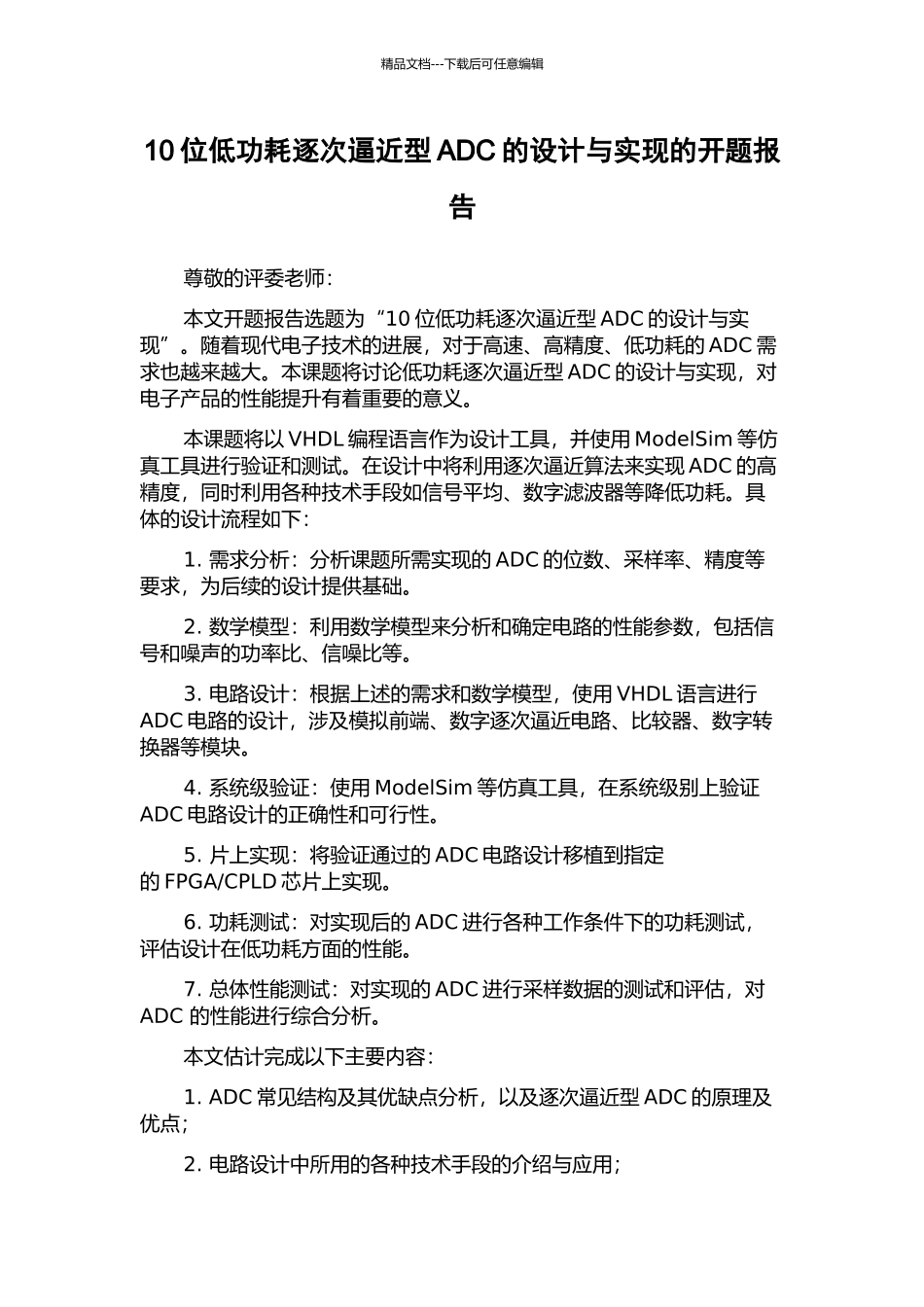

10位低功耗逐次逼近型ADC的设计与实现的开题报告_第1页
1/2

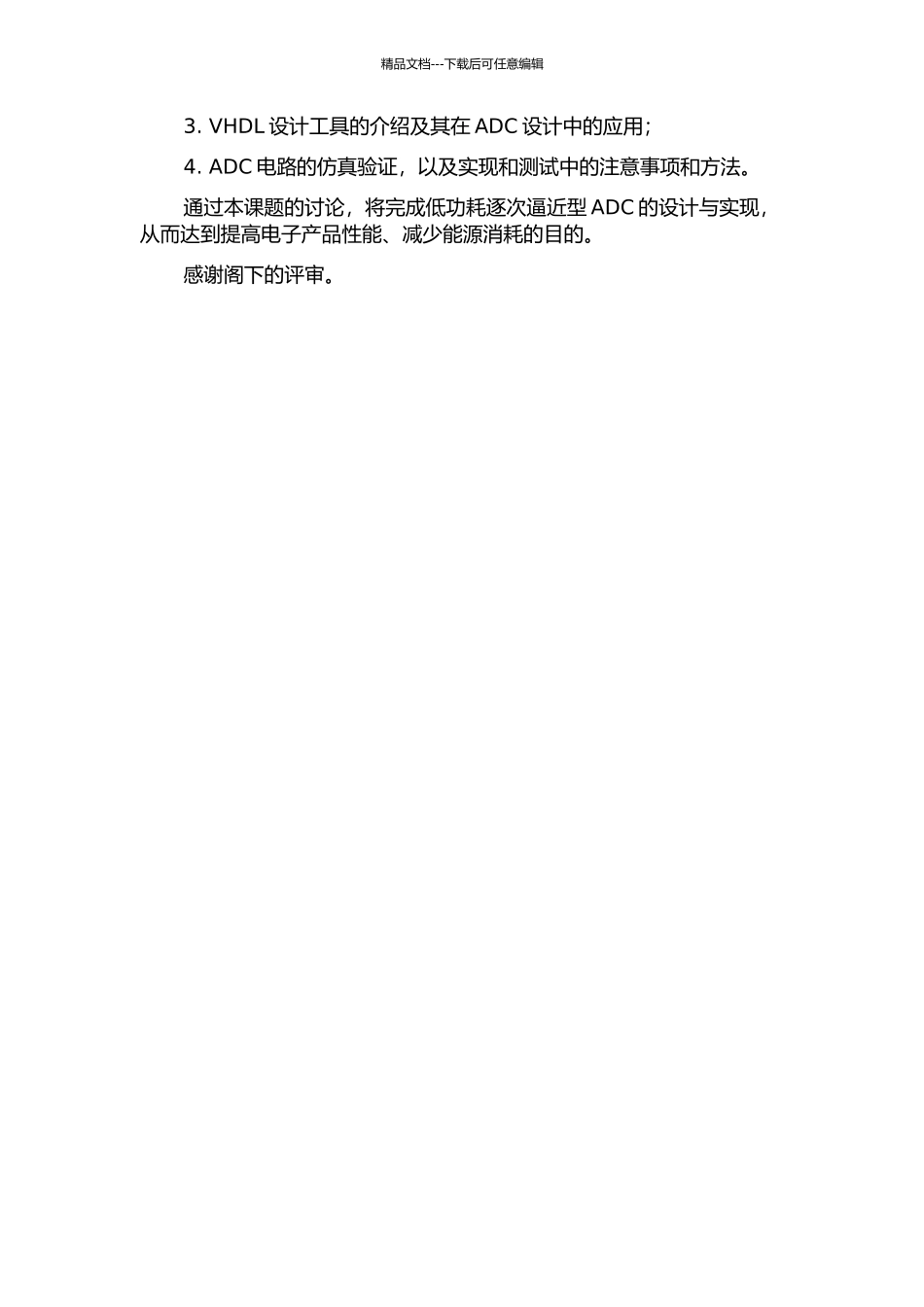

10位低功耗逐次逼近型ADC的设计与实现的开题报告_第2页
2/2
精品文档---下载后可任意编辑10 位低功耗逐次逼近型 ADC 的设计与实现的开题报告尊敬的评委老师:本文开题报告选题为“10 位低功耗逐次逼近型 ADC 的设计与实现”。随着现代电子技术的进展,对于高速、高精度、低功耗的 ADC 需求也越来越大。本课题将讨论低功耗逐次逼近型 ADC 的设计与实现,对电子产品的性能提升有着重要的意义。本课题将以 VHDL 编程语言作为设计工具,并使用 ModelSim 等仿真工具进行验证和测试。在设计中将利用逐次逼近算法来实现 ADC 的高精度,同时利用各种技术手段如信号平均、数字滤波器等降低功耗。具体的设计流程如下:1. 需求分析:分析课题所需实现的 ADC 的位数、采样率、精度等要求,为后续的设计提供基础。2. 数学模型:利用数学模型来分析和确定电路的性能参数,包括信号和噪声的功率比、信噪比等。3. 电路设计:根据上述的需求和数学模型,使用 VHDL 语言进行ADC 电路的设计,涉及模拟前端、数字逐次逼近电路、比较器、数字转换器等模块。4. 系统级验证:使用 ModelSim 等仿真工具,在系统级别上验证ADC 电路设计的正确性和可行性。5. 片上实现:将验证通过的 ADC 电路设计移植到指定的 FPGA/CPLD 芯片上实现。6. 功耗测试:对实现后的 ADC 进行各种工作条件下的功耗测试,评估设计在低功耗方面的性能。7. 总体性能测试:对实现的 ADC 进行采样数据的测试和评估,对 ADC 的性能进行综合分析。本文估计完成以下主要内容:1. ADC 常见结构及其优缺点分析,以及逐次逼近型 ADC 的原理及优点;2. 电路设计中所用的各种技术手段的介绍与应用;精品文档---下载后可任意编辑3. VHDL 设计工具的介绍及其在 ADC 设计中的应用;4. ADC 电路的仿真验证,以及实现和测试中的注意事项和方法。通过本课题的讨论,将完成低功耗逐次逼近型 ADC 的设计与实现,从而达到提高电子产品性能、减少能源消耗的目的。感谢阁下的评审。
