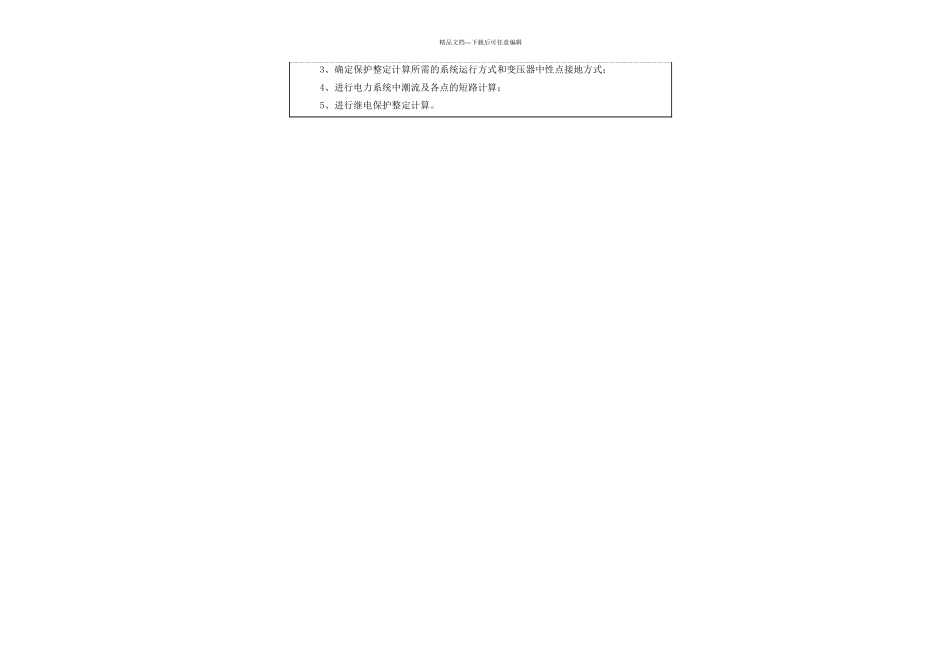

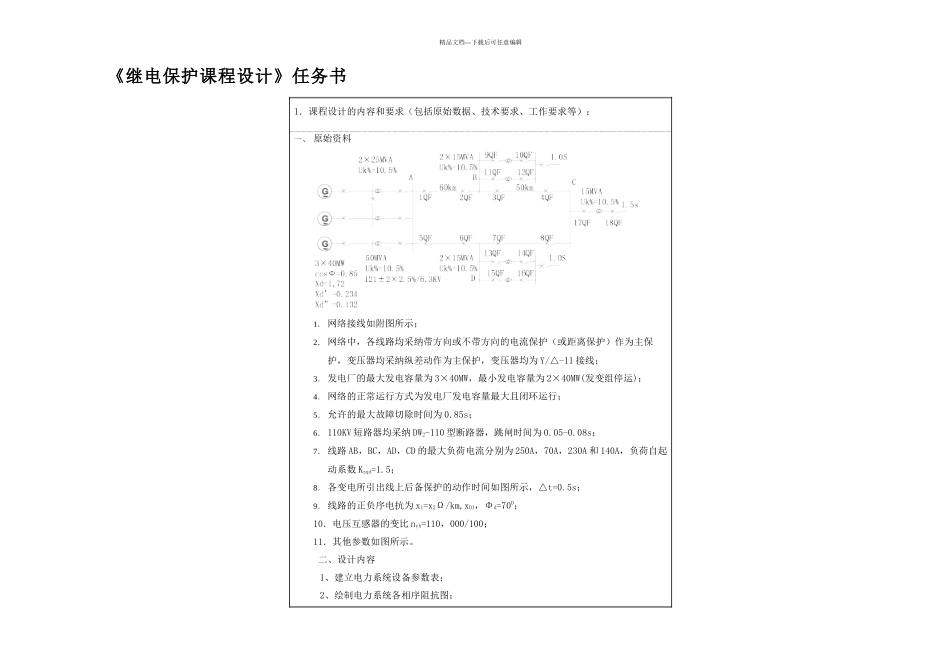

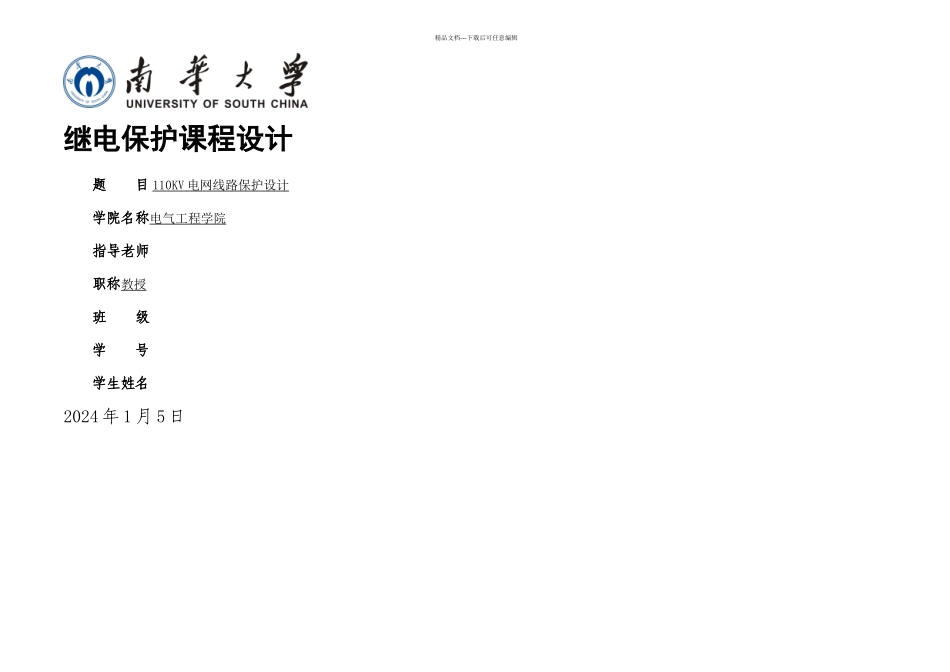

精品文档---下载后可任意编辑继电保护课程设计题 目 110KV 电网线路保护设计 学院名称电气工程学院指导老师职称教授班 级学 号学生姓名2024 年 1 月 5 日精品文档---下载后可任意编辑《继电保护课程设计》任务书1．课程设计的内容和要求（包括原始数据、技术要求、工作要求等）：一、 原始资料1． 网络接线如附图所示；2． 网络中，各线路均采纳带方向或不带方向的电流保护（或距离保护）作为主保护，变压器均采纳纵差动作为主保护，变压器均为 Y/△-11 接线；3． 发电厂的最大发电容量为 3×40MW，最小发电容量为 2×40MW(发变组停运)；4． 网络的正常运行方式为发电厂发电容量最大且闭环运行；5． 允许的最大故障切除时间为 0.85s；6． 110KV 短路器均采纳 DW2-110 型断路器，跳闸时间为 0.05-0.08s；7． 线路 AB，BC，AD，CD 的最大负荷电流分别为 250A，70A，230A 和 140A，负荷自起动系数 Kzqd=1.5；8． 各变电所引出线上后备保护的动作时间如图所示，△t=0.5s；9． 线路的正负序电抗为 x1=x2Ω/km,x01，Φd=700；10．电压互感器的变比 nyh=110，000/100；11．其他参数如图所示。 二、设计内容 1、建立电力系统设备参数表； 2、绘制电力系统各相序阻抗图；精品文档---下载后可任意编辑 3、确定保护整定计算所需的系统运行方式和变压器中性点接地方式； 4、进行电力系统中潮流及各点的短路计算； 5、进行继电保护整定计算。精品文档---下载后可任意编辑2．对课程设计成果的要求〔包括图表、原理图、仿真图等〕：说明书一份，其中含短路电流计算、整定计算、校验，同时，进行距离保护与零序保护的整定与校验，最后用 AutoCAD 画出保护配置图。3．主要参考文献：[1]吕继绍.电力系统继电保护设计原理.北京:中国水利电力出版社，2024[2]陈永芳.电力系统继电保护与安全自动装置整定计算. 北京:中国电力出版社,2024[3]孙国凯.电力系统继电保护原理. 北京:中国水利水电出版社,2024[4]西北电力设计院.电力工程电气设计手册.北京：中国电力出版, 1996[5]何仰赞.温增银.电力系统分析（上、下）.武汉:华中科技大学出版社，2024[M] .北京：机械工业出版社，2000[7]戈东方.电力工程电气设备手册.北京：中国电力出版社，1998[8]曹绳敏.电力系统课程设计及毕业设计参考资料.北京：中国电力出版社，1995[9]黄其励.电力工程师手册（上、下）.北京：中国电力出版社， 2024[10]周文俊.电气设备有用手册.北京：...
