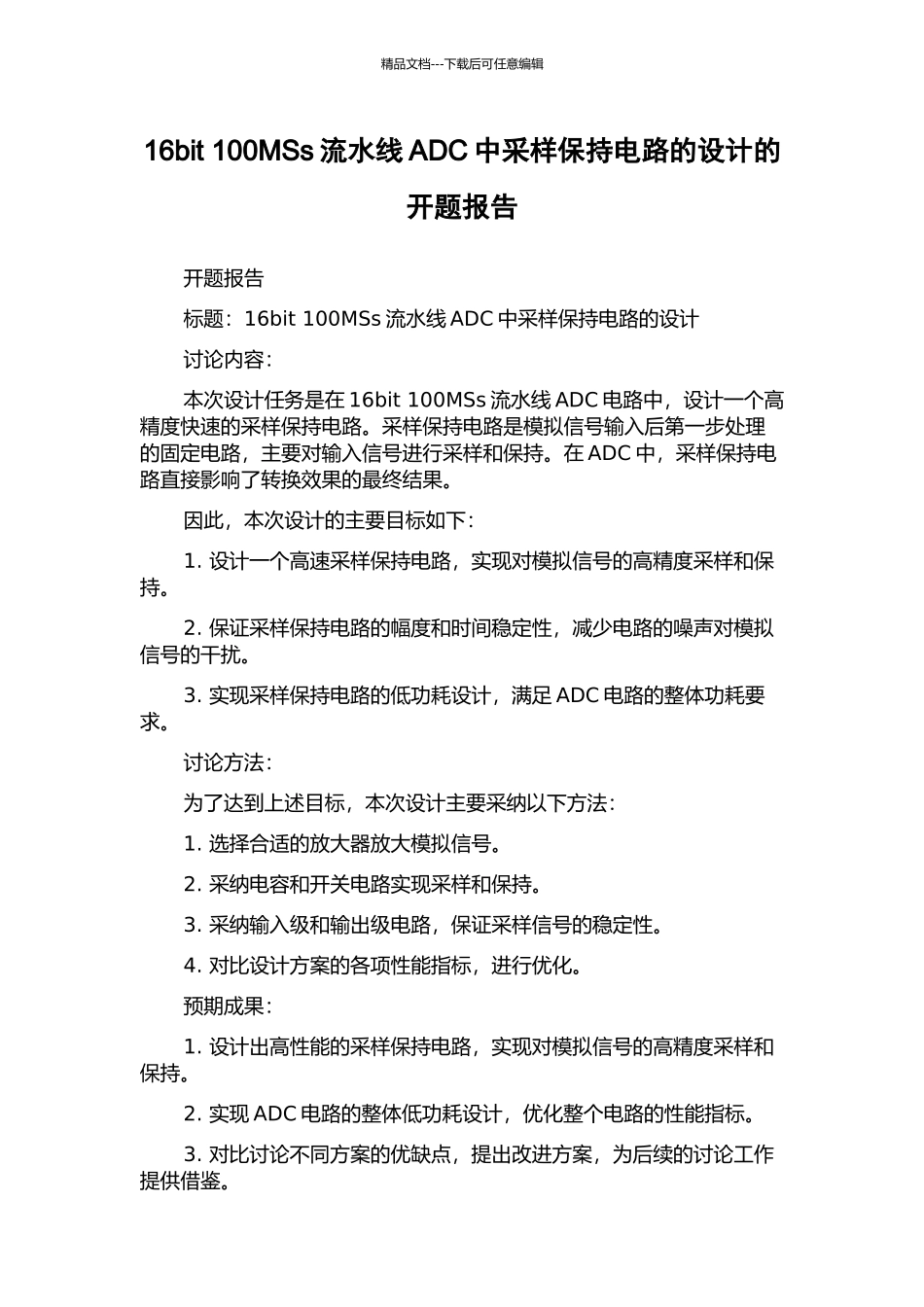

16bit-100MSs流水线ADC中采样保持电路的设计的开题报告

精品文档---下载后可任意编辑16bit 100MSs 流水线 ADC 中采样保持电路的设计的开题报告开题报告标题：16bit 100MSs 流水线 ADC 中采样保持电路的设计讨论内容：本次设计任务是在 16bit 100MSs 流水线 ADC 电路中，设计一个高精度快速的采样保持电路。采样保持电路是模拟信号输入后第一步处理的固定电路，主要对输入信号进行采样和保持。在 ADC 中，采样保持电路直接影响了转换效果的最终结果。因此，本次设计的主要目标如下：1. 设计一个高速采样保持电路，实现对模拟信号的高精度采样和保持。2. 保证采样保持电路的幅度和时间稳定性，减少电路的噪声对模拟信号的干扰。3. 实现采样保持电路的低功耗设计，满足 ADC 电路的整体功耗要求。讨论方法：为了达到上述目标，本次设计主要采纳以下方法：1. 选择合适的放大器放大模拟信号。2. 采纳电容和开关电路实现采样和保持。3. 采纳输入级和输出级电路，保证采样信号的稳定性。4. 对比设计方案的各项性能指标，进行优化。预期成果：1. 设计出高性能的采样保持电路，实现对模拟信号的高精度采样和保持。2. 实现 ADC 电路的整体低功耗设计，优化整个电路的性能指标。3. 对比讨论不同方案的优缺点，提出改进方案，为后续的讨论工作提供借鉴。精品文档---下载后可任意编辑时间进度：1. 第一周：收集文献资料，查阅前人讨论成果。2. 第二周：分析工作需求和设计方案，明确实现目标。3. 第三周：完成初步设计和电路图设计，并进行仿真分析。4. 第四周：对比仿真结果，进行原理性能和参数测试，确保电路稳定性。5. 第五周：进行电路实物测试，并逐步调试保证电路的性能指标达到要求。6. 第六周：整理报告，提交设计结果。参考文献：1. Xu, J.D., Shen, Z.J. and Wong, W.H., (2024). A 16-bit 200-MS/s SAR-assisted pipelined ADC. IEEE Journal of Solid-State Circuits, 53(2), pp.517-528.2. Xu, X., Li, C., Li, S. and Yu, Y., (2024). A 12-bit 500 MS/s pipelined ADC with adaptive op-amp sharing architecture. IEEE Access, 5, pp. 28328-28337.3. Deng, Y., Zou, Y., Chen, L., Li, R., Huang, Z., and Wang, W., (2024). A 14-bit 500-MS/s pipelined ADC with digital correction and programmable equalization. IEEE Transactions on Very Large Scale Integration (VLSI) Systems, 27(4), pp. 836-844.
