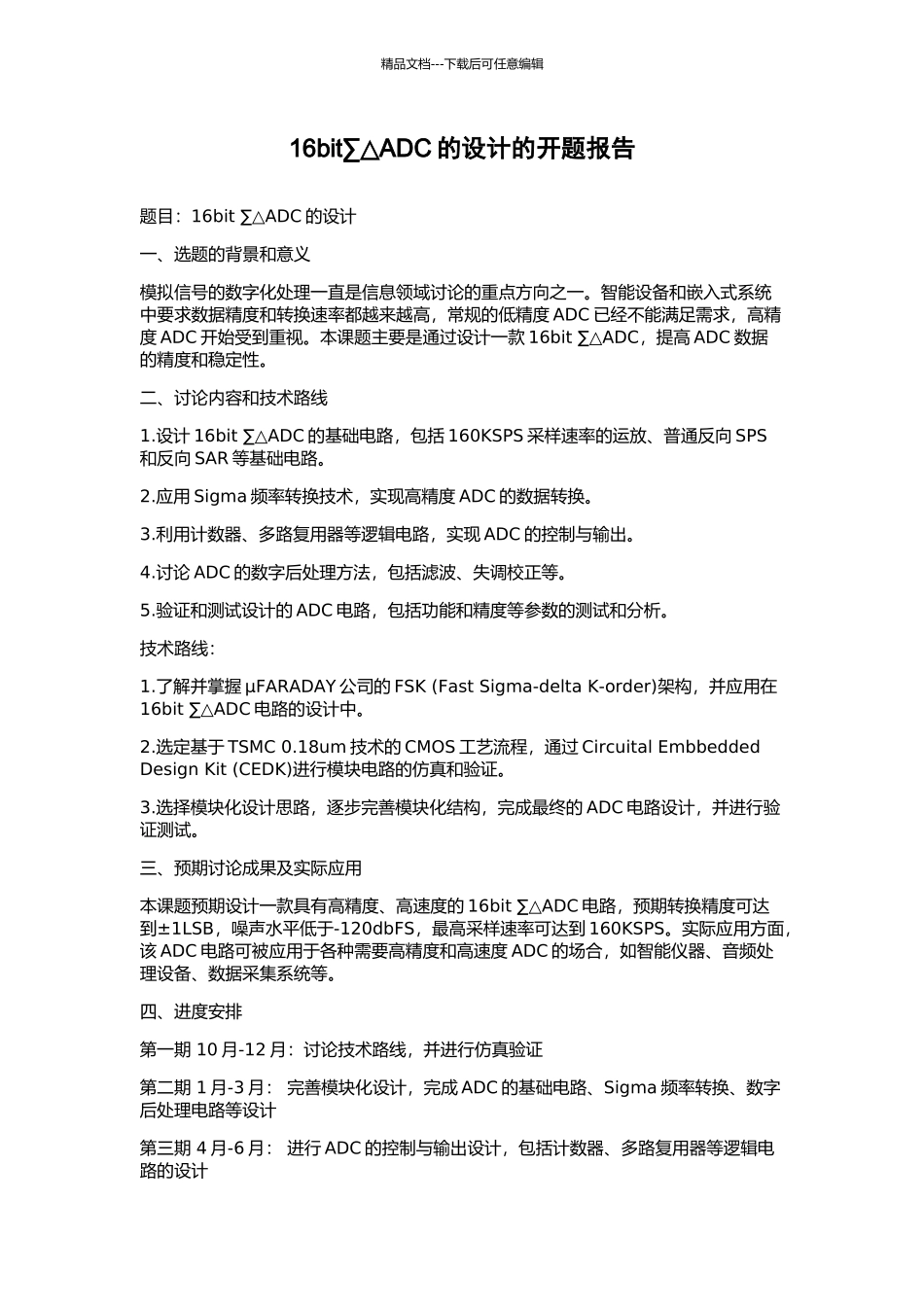

16bit∑△ADC的设计的开题报告

精品文档---下载后可任意编辑16bit∑ ADC△的设计的开题报告题目：16bit ∑△ADC 的设计一、选题的背景和意义模拟信号的数字化处理一直是信息领域讨论的重点方向之一。智能设备和嵌入式系统中要求数据精度和转换速率都越来越高，常规的低精度 ADC 已经不能满足需求，高精度 ADC 开始受到重视。本课题主要是通过设计一款 16bit ∑△ADC，提高 ADC 数据的精度和稳定性。二、讨论内容和技术路线1.设计 16bit ∑△ADC 的基础电路，包括 160KSPS 采样速率的运放、普通反向 SPS和反向 SAR 等基础电路。2.应用 Sigma 频率转换技术，实现高精度 ADC 的数据转换。3.利用计数器、多路复用器等逻辑电路，实现 ADC 的控制与输出。4.讨论 ADC 的数字后处理方法，包括滤波、失调校正等。5.验证和测试设计的 ADC 电路，包括功能和精度等参数的测试和分析。技术路线：1.了解并掌握 μFARADAY 公司的 FSK (Fast Sigma-delta K-order)架构，并应用在16bit ∑△ADC 电路的设计中。2.选定基于 TSMC 0.18um 技术的 CMOS 工艺流程，通过 Circuital Embbedded Design Kit (CEDK)进行模块电路的仿真和验证。3.选择模块化设计思路，逐步完善模块化结构，完成最终的 ADC 电路设计，并进行验证测试。三、预期讨论成果及实际应用本课题预期设计一款具有高精度、高速度的 16bit ∑△ADC 电路，预期转换精度可达到±1LSB，噪声水平低于-120dbFS，最高采样速率可达到 160KSPS。实际应用方面，该 ADC 电路可被应用于各种需要高精度和高速度 ADC 的场合，如智能仪器、音频处理设备、数据采集系统等。四、进度安排第一期 10 月-12 月：讨论技术路线，并进行仿真验证第二期 1 月-3 月： 完善模块化设计，完成 ADC 的基础电路、Sigma 频率转换、数字后处理电路等设计第三期 4 月-6 月： 进行 ADC 的控制与输出设计，包括计数器、多路复用器等逻辑电路的设计精品文档---下载后可任意编辑第四期 7 月-8 月：进行 ADC 电路的测试与验证五、参考文献1.陶定刚. 模拟集成电路与信号处理 [M]. 北京:清华大学出版社,2024.2.Li X L, Zhao Y, Yi H Q, et al. Design and simulation of a 18-bit SAR ADC with current-mode edge-combining comparator [J]. Journal of Semiconductors, 2024.3．Zhou J, Meng Y, Liu G, et al. A 15b 1.86MS/s CTAD-Based SAR ADC with 4-Level Calibration[J]. Journal of Semiconductors, 2024.4．van der Goes F, Galton I, Viagarajan A, et al. A 15-b, 50 MS/s, 52 mW, Multistage Pipeline ADC with Digital Calibration and Offset Compensation. IEEE Journal of Solid-State Circuits, 2024, 47(2): 465-475.
