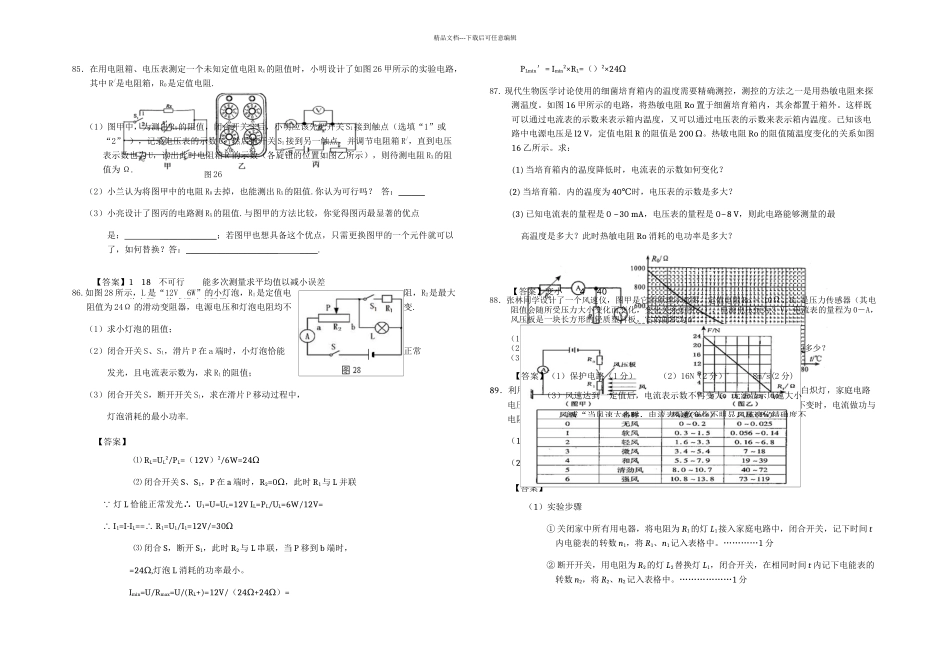

【答案】【答案】图 26图 16精品文档---下载后可任意编辑85．在用电阻箱、电压表测定一个未知定值电阻 RX的阻值时，小明设计了如图 26 甲所示的实验电路，其中 R/是电阻箱，R0是定值电阻.（1）图甲中，为测出 RX的阻值，闭合开关 S 后，小明应该先把开关 S1接到触点（选填“1”或“2” ），记录电压表的示数 U；然后把开关 S1接到另一触点，并调节电阻箱 R/，直到电压表示数也为 U，读出此时电阻箱 R/的示数（各旋钮的位置如图乙所示），则待测电阻 RX的阻值为 Ω.（2）小兰认为将图甲中的电阻 R0去掉，也能测出 RX的阻值.你认为可行吗？ 答：______ （3）小亮设计了图丙的电路测 RX的阻值.与图甲的方法比较，你觉得图丙最显著的优点是： _____________ ；若图甲也想具备这个优点，只需更换图甲的一个元件就可以了，如何替换？答：_____________________ ____.86.如图 28 所示，L 是“12V 6W”的小灯泡，R1是定值电阻，R2是最大阻值为 24Ω 的滑动变阻器，电源电压和灯泡电阻均不变.（1）求小灯泡的阻值；（2）闭合开关 S、S1，滑片 P 在 a 端时，小灯泡恰能正常发光，且电流表示数为，求 R1的阻值；（3）闭合开关 S，断开开关 S1，求在滑片 P 移动过程中，灯泡消耗的最小功率.⑴ RL=UL2/PL=（12V）2/6W=24Ω⑵ 闭合开关 S、S1，P 在 a 端时，R2=0Ω，此时 R1与 L 并联 灯 L 恰能正常发光∴ U1=U=UL=12V IL=PL/UL=6W/12V= I∴1=I-IL== R∴1=U1/I1=12V/=30Ω⑶ 闭合 S，断开 S1，此时 R2与 L 串联，当 P 移到 b 端时，=24Ω,灯泡 L 消耗的功率最小。Imin=U/Rmax=U/(RL+)=12V/（24Ω+24Ω）=PLmin＇= Imin2×RL=（）2×24Ω87. 现代生物医学讨论使用的细菌培育箱内的温度需要精确测控，测控的方法之一是用热敏电阻来探测温度。如图 16 甲所示的电路，将热敏电阻 Ro 置于细菌培育箱内，其余都置于箱外。这样既可以通过电流表的示数来表示箱内温度，又可以通过电压表的示数来表示箱内温度。已知该电路中电源电压是 l2 V，定值电阻 R 的阻值是 200 Ω。热敏电阻 Ro 的阻值随温度变化的关系如图16 乙所示。求：(1) 当培育箱内的温度降低时，电流表的示数如何变化？ (2) 当培育箱．内的温度为 40℃时，电压表的示数是多大？(3) 已知电流表的量程是 0 ~30 mA，电压表的量程是 0~8 V，则此电路能够测量的最高温度是多大？此时热敏电阻 Ro 消耗的电功...
