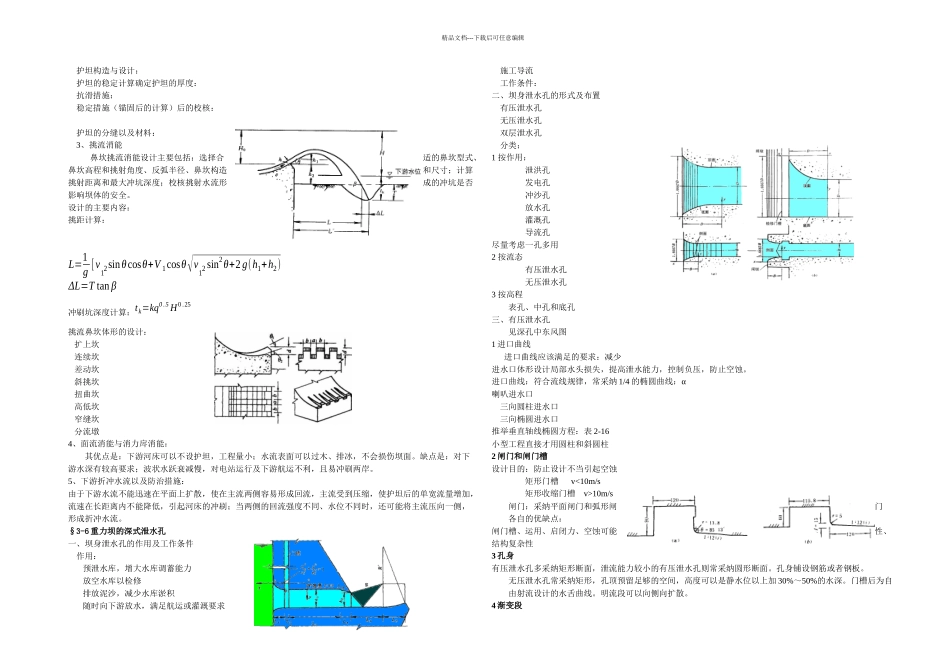

34溢流重力坝的剖面设计_第1页
1/6

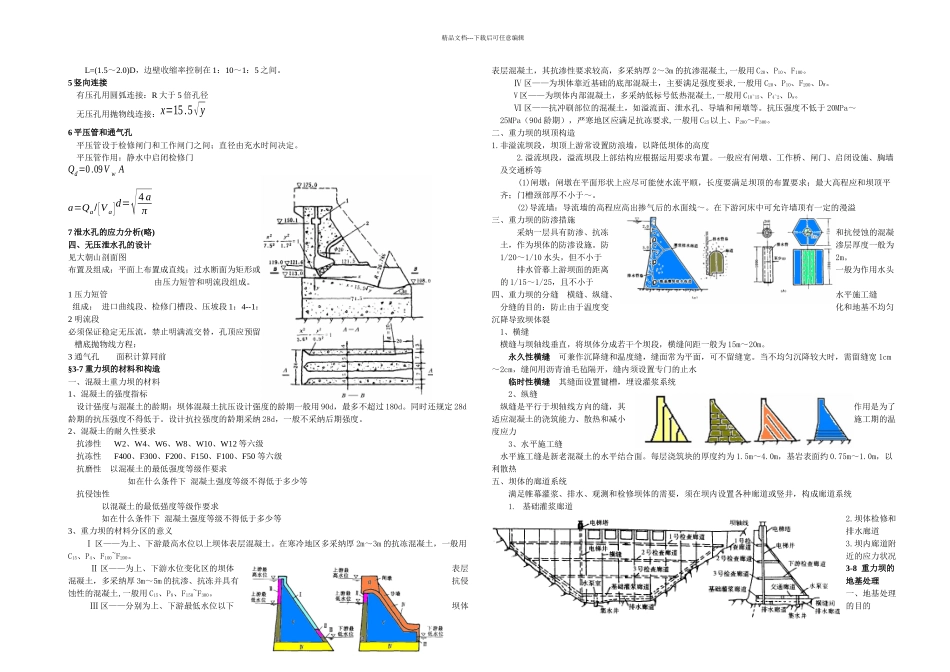

34溢流重力坝的剖面设计_第2页
2/6

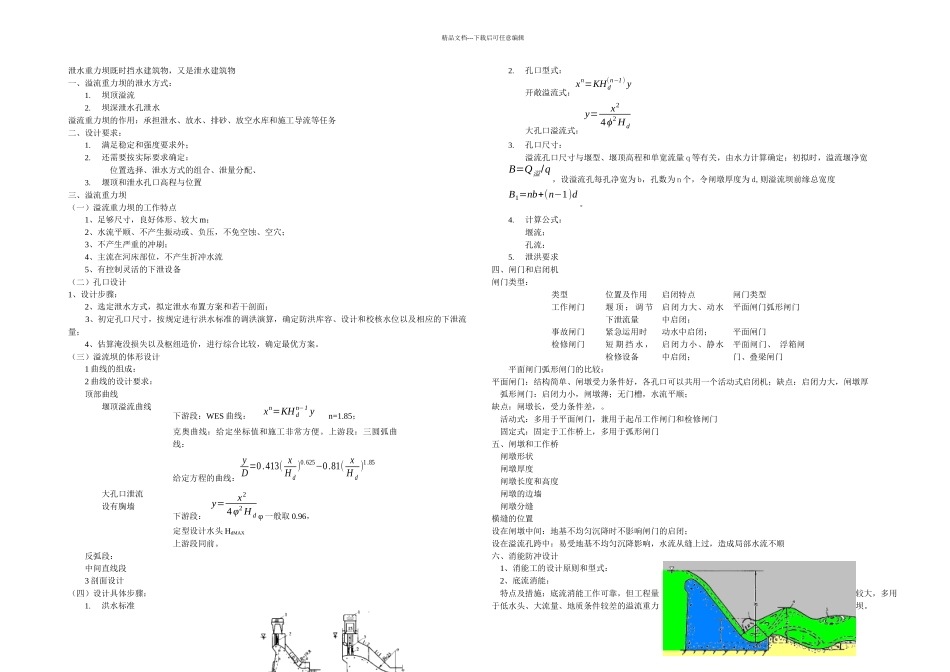

34溢流重力坝的剖面设计_第3页
3/6
精品文档---下载后可任意编辑泄水重力坝既时挡水建筑物,又是泄水建筑物一、溢流重力坝的泄水方式:1.坝顶溢流2.坝深泄水孔泄水溢流重力坝的作用:承担泄水、放水、排砂、放空水库和施工导流等任务二、设计要求:1.满足稳定和强度要求外;2.还需要按实际要求确定:位置选择、泄水方式的组合、泄量分配、3.堰顶和泄水孔口高程与位置三、溢流重力坝(一)溢流重力坝的工作特点1、足够尺寸,良好体形、较大 m;2、水流平顺、不产生振动或、负压,不免空蚀、空穴;3、不产生严重的冲刷;4、主流在河床部位,不产生折冲水流5、有控制灵活的下泄设备(二)孔口设计1、设计步骤:2、选定泄水方式,拟定泄水布置方案和若干剖面;3、初定孔口尺寸,按规定进行洪水标准的调洪演算,确定防洪库容、设计和校核水位以及相应的下泄流量;4、估算淹没损失以及枢纽造价,进行综合比较,确定最优方案。(三)溢流坝的体形设计1 曲线的组成:2 曲线的设计要求:顶部曲线堰顶溢流曲线下游段:WES 曲线: xn=KH dn−1 y n=1.85;克奥曲线:给定坐标值和施工非常方便。上游段:三圆弧曲线:给定方程的曲线:yD=0.413( xH d)0.625−0.81( xH d)1.85大孔口泄流设有胸墙下游段: y=x24φ2 H d φ 一般取 0.96,定型设计水头 HdMAX上游段同前。反弧段:中间直线段3 剖面设计(四)设计具体步骤:1.洪水标准2.孔口型式:开敞溢流式:xn=KH d(n−1 ) y大孔口溢流式:y=x24ϕ2 Hd3.孔口尺寸:溢流孔口尺寸与堰型、堰顶高程和单宽流量 q 等有关,由水力计算确定;初拟时,溢流堰净宽B=Q溢/q,设溢流孔每孔净宽为 b,孔数为 n 个,令闸墩厚度为 d,则溢流坝前缘总宽度B1=nb+(n−1)d。4.计算公式:堰流:孔流:5.泄洪要求四、闸门和启闭机闸门类型:类型位置及作用启闭特点闸门类型工作闸门堰 顶 ; 调 节下泄流量启闭力大、动水中启闭;平面闸门弧形闸门事故闸门紧急运用时动水中启闭;平面闸门检修闸门短 期 挡 水 ,检修设备启闭力小、静水中启闭;平面闸门、 浮箱闸门、叠梁闸门平面闸门弧形闸门的比较:平面闸门:结构简单、闸墩受力条件好,各孔口可以共用一个活动式启闭机;缺点:启闭力大,闸墩厚弧形闸门:启闭力小,闸墩薄;无门槽,水流平顺;缺点:闸墩长,受力条件差,。活动式:多用于平面闸门,兼用于起吊工作闸门和检修闸门固定式:固定于工作桥上,多用于弧形闸门五、闸墩和工作桥闸墩形状闸墩厚度闸墩长度和高度闸墩的边...
