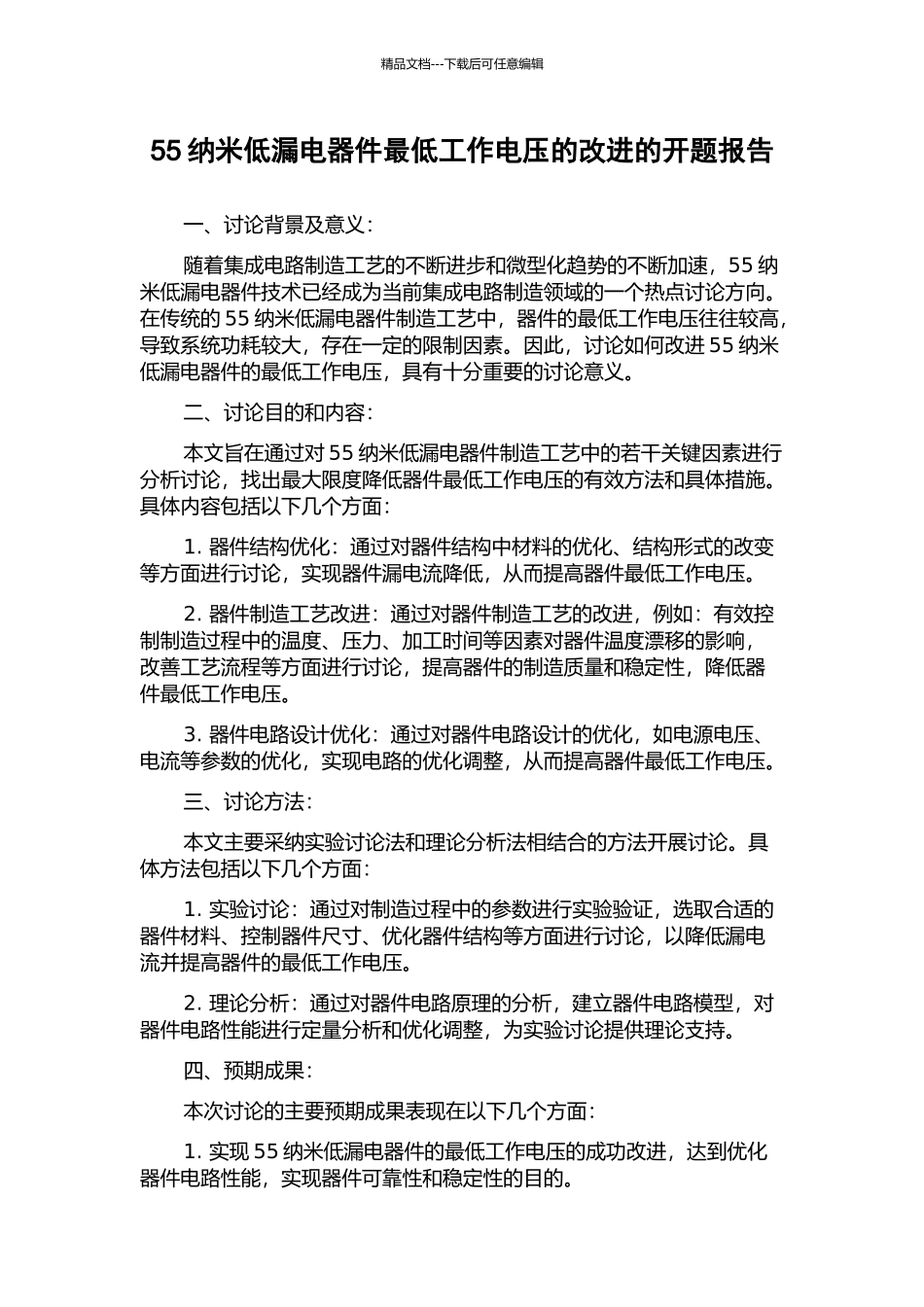

精品文档---下载后可任意编辑55 纳米低漏电器件最低工作电压的改进的开题报告一、讨论背景及意义：随着集成电路制造工艺的不断进步和微型化趋势的不断加速，55 纳米低漏电器件技术已经成为当前集成电路制造领域的一个热点讨论方向。在传统的 55 纳米低漏电器件制造工艺中，器件的最低工作电压往往较高，导致系统功耗较大，存在一定的限制因素。因此，讨论如何改进 55 纳米低漏电器件的最低工作电压，具有十分重要的讨论意义。二、讨论目的和内容：本文旨在通过对 55 纳米低漏电器件制造工艺中的若干关键因素进行分析讨论，找出最大限度降低器件最低工作电压的有效方法和具体措施。具体内容包括以下几个方面：1. 器件结构优化：通过对器件结构中材料的优化、结构形式的改变等方面进行讨论，实现器件漏电流降低，从而提高器件最低工作电压。2. 器件制造工艺改进：通过对器件制造工艺的改进，例如：有效控制制造过程中的温度、压力、加工时间等因素对器件温度漂移的影响，改善工艺流程等方面进行讨论，提高器件的制造质量和稳定性，降低器件最低工作电压。3. 器件电路设计优化：通过对器件电路设计的优化，如电源电压、电流等参数的优化，实现电路的优化调整，从而提高器件最低工作电压。三、讨论方法：本文主要采纳实验讨论法和理论分析法相结合的方法开展讨论。具体方法包括以下几个方面：1. 实验讨论：通过对制造过程中的参数进行实验验证，选取合适的器件材料、控制器件尺寸、优化器件结构等方面进行讨论，以降低漏电流并提高器件的最低工作电压。2. 理论分析：通过对器件电路原理的分析，建立器件电路模型，对器件电路性能进行定量分析和优化调整，为实验讨论提供理论支持。四、预期成果：本次讨论的主要预期成果表现在以下几个方面：1. 实现 55 纳米低漏电器件的最低工作电压的成功改进，达到优化器件电路性能，实现器件可靠性和稳定性的目的。精品文档---下载后可任意编辑2. 所取得的讨论成果可应用于 53 纳米低漏电器件制造工艺的高度优化，有望在微电子领域得到广泛应用。3. 讨论成果将为我国集成电路技术的进展提供新的思路和理论支持。五、讨论难点：本课题的主要讨论难点主要集中在以下几个方面：1. 选择合适的器件材料和制造工艺，以实现器件最低工作电压的优化。2. 对器件电路原理进行深化的理论分析和优化设计，以提高器件电路性能。3. 在实验讨论过程中，如何准确掌握制造过程中的各项参数，以实验验证讨论结...
