72KV1.0A静电除尘用高频高压电源的设计与实现的开题报告

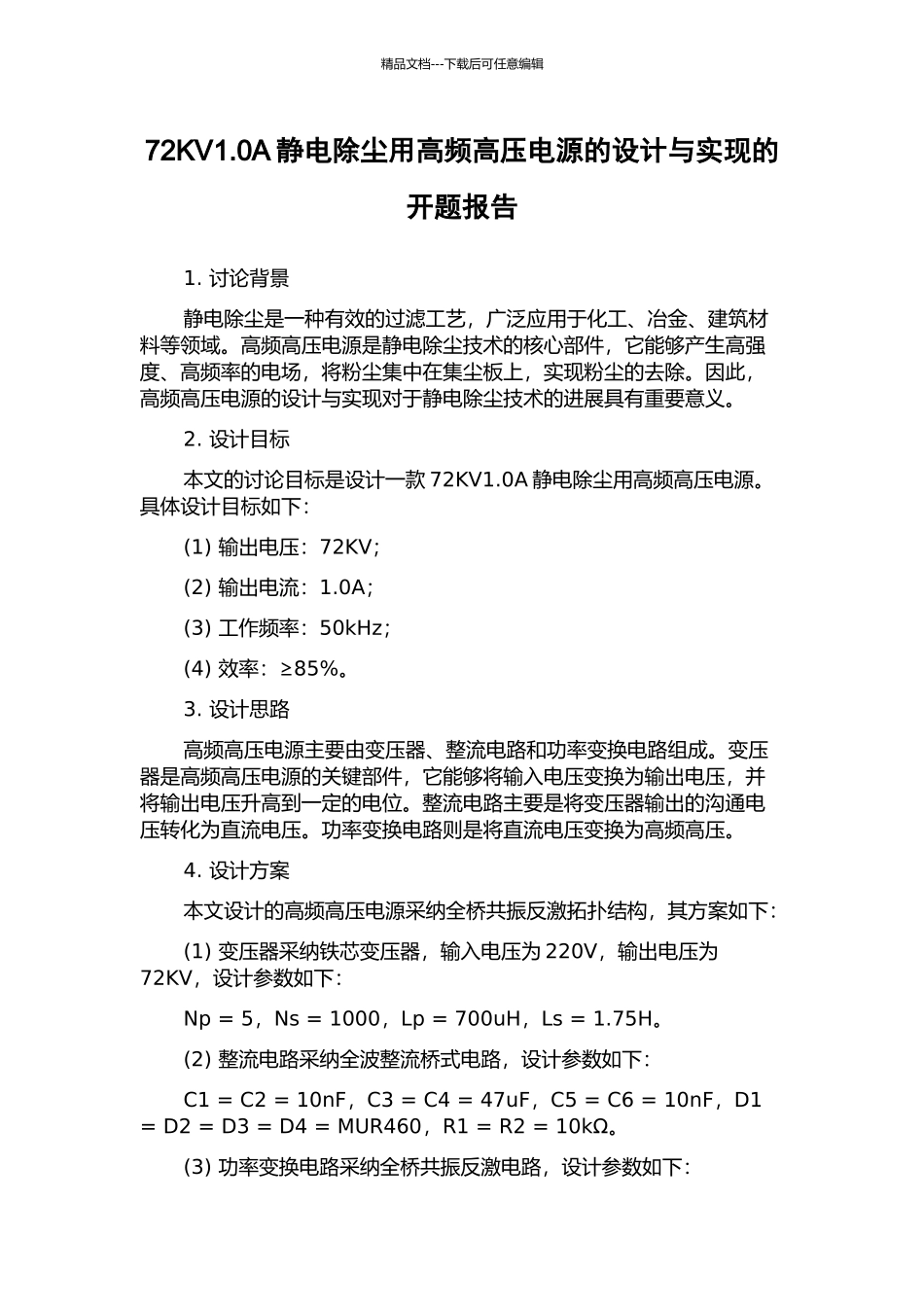

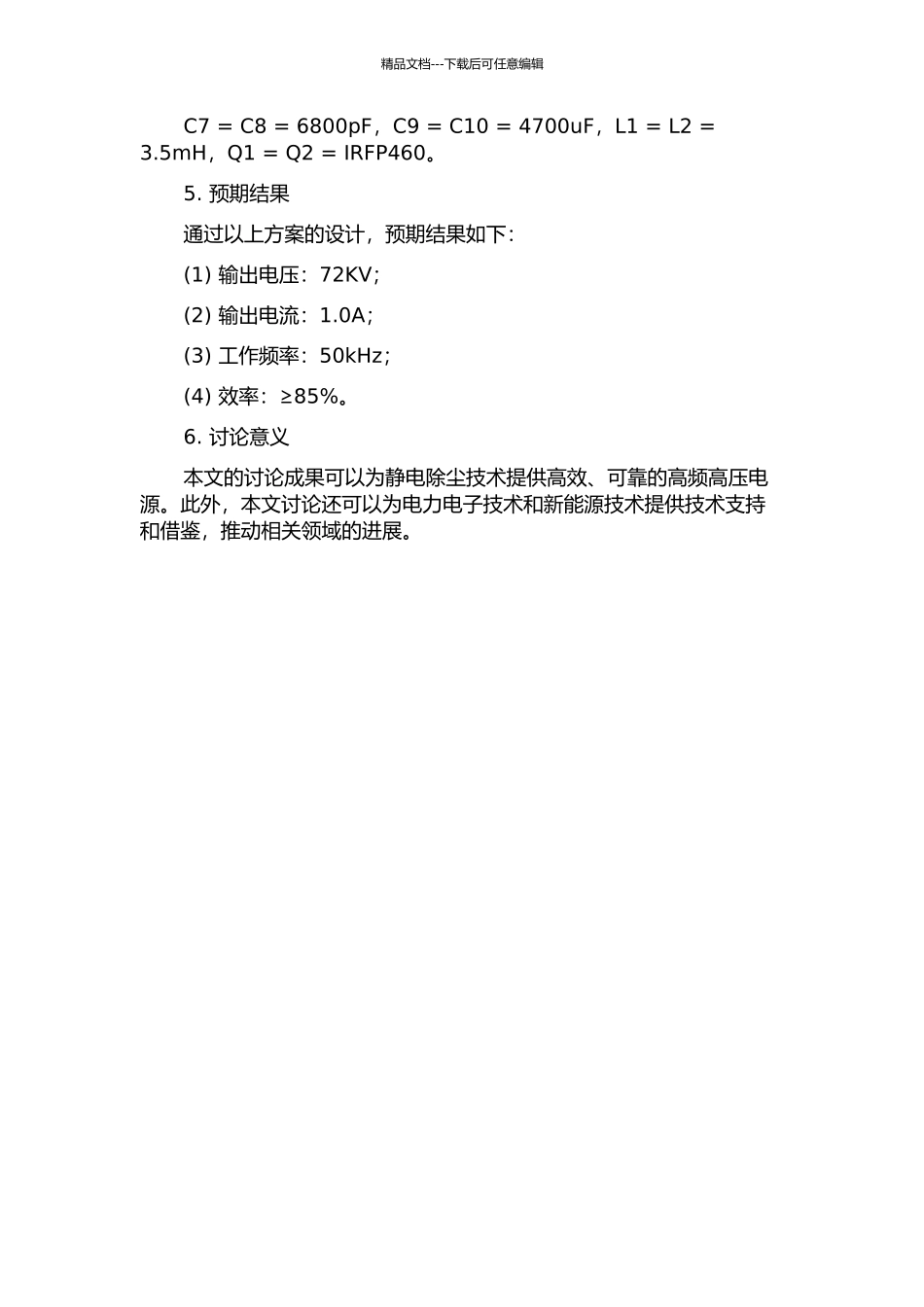

精品文档---下载后可任意编辑72KV1.0A 静电除尘用高频高压电源的设计与实现的开题报告1. 讨论背景静电除尘是一种有效的过滤工艺，广泛应用于化工、冶金、建筑材料等领域。高频高压电源是静电除尘技术的核心部件，它能够产生高强度、高频率的电场，将粉尘集中在集尘板上，实现粉尘的去除。因此，高频高压电源的设计与实现对于静电除尘技术的进展具有重要意义。2. 设计目标本文的讨论目标是设计一款 72KV1.0A 静电除尘用高频高压电源。具体设计目标如下：(1) 输出电压：72KV；(2) 输出电流：1.0A；(3) 工作频率：50kHz；(4) 效率：≥85%。3. 设计思路高频高压电源主要由变压器、整流电路和功率变换电路组成。变压器是高频高压电源的关键部件，它能够将输入电压变换为输出电压，并将输出电压升高到一定的电位。整流电路主要是将变压器输出的沟通电压转化为直流电压。功率变换电路则是将直流电压变换为高频高压。4. 设计方案本文设计的高频高压电源采纳全桥共振反激拓扑结构，其方案如下：(1) 变压器采纳铁芯变压器，输入电压为 220V，输出电压为72KV，设计参数如下：Np = 5，Ns = 1000，Lp = 700uH，Ls = 1.75H。(2) 整流电路采纳全波整流桥式电路，设计参数如下：C1 = C2 = 10nF，C3 = C4 = 47uF，C5 = C6 = 10nF，D1 = D2 = D3 = D4 = MUR460，R1 = R2 = 10kΩ。(3) 功率变换电路采纳全桥共振反激电路，设计参数如下：精品文档---下载后可任意编辑C7 = C8 = 6800pF，C9 = C10 = 4700uF，L1 = L2 = 3.5mH，Q1 = Q2 = IRFP460。5. 预期结果通过以上方案的设计，预期结果如下：(1) 输出电压：72KV；(2) 输出电流：1.0A；(3) 工作频率：50kHz；(4) 效率：≥85%。6. 讨论意义本文的讨论成果可以为静电除尘技术提供高效、可靠的高频高压电源。此外，本文讨论还可以为电力电子技术和新能源技术提供技术支持和借鉴，推动相关领域的进展。
